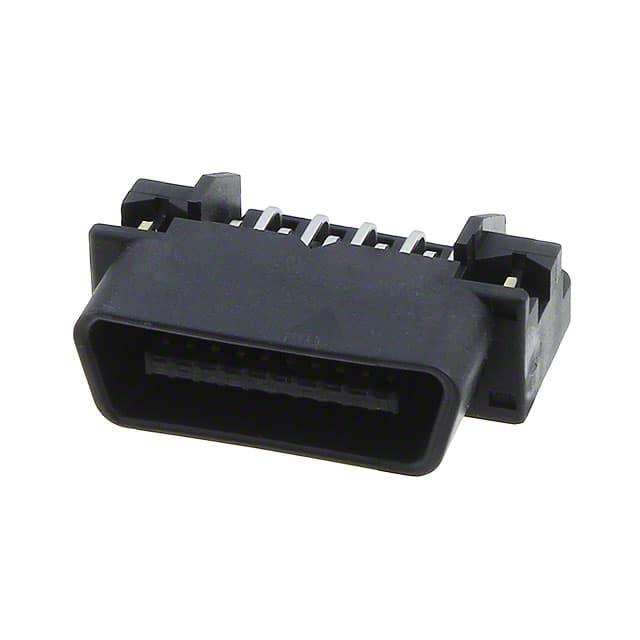

5175472-1

厂牌: TE CONNECTIVITY
产品描述: Plug 焊盘 2 20pin 203nm 金 中心安装,通孔安装 22.63mm(长度)*17.46mm(高度)
供应商型号: JY-5175472-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY D-Sub/D形连接器 - 并口 5175472-1

5175472-1概述

    CHAMP .050 Series I Blindmate Plug and Receptacle Technical Overview

    1. 产品简介


    CHAMP .050系列I盲插式连接器插头和插座是专为印刷电路板(PCB)应用设计的产品。这些插头和插座提供20、40和80个位置的选项,可选配通孔接触件或符合针接触件,间距为1.27毫米。插头提供垂直安装和跨接安装,而插座则有直角、垂直、压入式垂直、加高式压入式垂直和加高式垂直等多种安装方式。此外,这些连接器与CHAMP .050系列I SCA-1板对板连接器完全兼容。

    2. 技术参数


    - 位置数:20、40和80个位置。
    - 接触件类型:通孔接触件或符合针接触件。
    - 间距:1.27毫米。
    - 厚度范围:具体厚度见图3。
    - 环境要求:避免紫外线、碱性物质、氨、柠檬酸盐等化学品的接触,以防止化学腐蚀。
    - 焊接温度:260°C [500°F],时间为5秒。
    - 波峰焊:使用SN60或SN62焊料。
    - 清洁溶剂:推荐使用α2110水溶液、Bioact EC-7溶剂、丁基羧酸酯溶剂、异丙醇、Kester 5778和5779水溶液、Loncoterge 520和530水溶液,最高温度为100°C [212°F]。

    3. 产品特点和优势


    - 多功能性:不同位置数和多种安装方式提供了灵活的应用选择。
    - 稳定性:板锁的设计增加了插头和插座在PCB上的稳定性。
    - 易于装配:可以通过手动或自动工具进行装配,提高了生产效率。
    - 防误插设计:具有独特的防误插机制,确保正确连接。
    - 兼容性:与CHAMP .050系列I SCA-1板对板连接器兼容,保证了系统的一致性。

    4. 应用案例和使用建议


    - 应用示例:用于服务器、通信设备和医疗设备等需要高性能连接器的应用场景。
    - 使用建议:
    - 确保插头和插座位置对齐,插入时要均匀施力。
    - 在焊接过程中使用推荐的焊料和清洁剂,确保焊点的质量。
    - 在使用前,检查插头和插座的包装完整性,避免损坏。
    - 安装后,检查焊接质量,确保所有焊点均符合标准。

    5. 兼容性和支持


    - 兼容性:与CHAMP .050系列I SCA-1板对板连接器完全兼容。
    - 技术支持:TE Connectivity公司提供了详尽的技术文档和支持服务,可以通过产品信息热线获取更多帮助。

    6. 常见问题与解决方案


    - 问题1:插头和插座插入时发生变形。
    - 解决方案:仅通过外壳操作插头和插座,避免直接触碰接触件。使用适当的工具,如压入装置,确保正确的插入力度。
    - 问题2:焊接后清洁不当。
    - 解决方案:使用推荐的清洁溶剂进行清洗,确保彻底去除残留物,避免腐蚀。
    - 问题3:焊接时温度过高。
    - 解决方案:严格控制焊接温度和时间,避免高温导致的材料损坏。

    7. 总结和推荐


    综上所述,CHAMP .050系列I盲插式插头和插座是一款高性能、多功能的连接器产品。它提供了灵活的位置数和多种安装方式,确保了在各种应用场景中的稳定性和可靠性。同时,公司提供了全面的技术支持和服务,确保用户能够顺利安装和使用该产品。因此,我们强烈推荐使用这款连接器产品,以满足您在高端电子产品中的需求。

5175472-1参数

参数
触头镀层
针脚数 20pin
触头镀层厚度 203nm
类型 Plug
端接 焊盘
排数 2
长*宽*高 22.63mm(长度)*17.46mm(高度)
安装方式 中心安装,通孔安装
零件状态 在售
包装方式 散装,托盘

5175472-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
