USLPT3737AL5TR

产品分类: 轻触开关
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 轻触开关, J 形弯曲接端, 表面, 单刀单掷
供应商型号: 2990974
供应商: 海外现货
标准整包数: 10

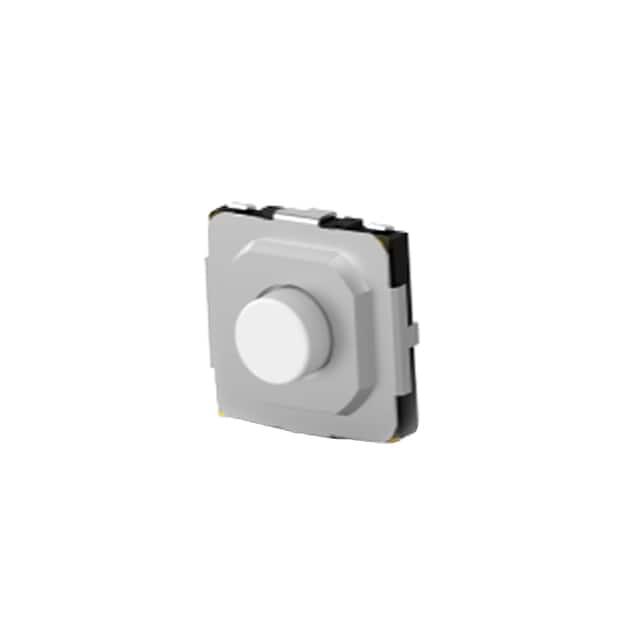

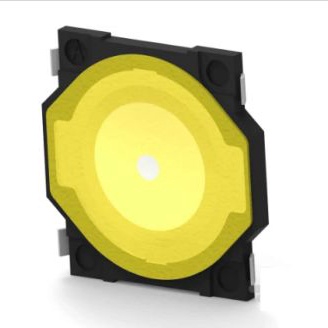

TE CONNECTIVITY 轻触开关 USLPT3737AL5TR

USLPT3737AL5TR概述

    # USLPT3737 Family – Low-profile Tactile Switches

    产品简介


    USLPT3737 Family是一系列低轮廓型触控开关,专为便携式电子产品设计。这些开关提供了超小尺寸和微小尺寸两种选择,适用于多种不同的应用场合,如智能手机、数码相机及各类3C产品。它们具备紧凑的体积、长寿命和可靠的接地选项,使其在市场中具有极高的竞争力。

    技术参数


    | 参数 | 值 |

    | 接触电流 | 50mA, 12VDC |
    | 接触电阻 | 最大100mΩ |
    | 绝缘电阻 | 最小100MΩ,100VDC |
    | 耐压强度 | 100VAC/1分钟 |
    | 操作力 | 160 ± 50gf(-1)
    235 ± 60gf(-2)|
    | 行程 | 0.15mm |
    | 操作寿命 | 最小500,000次循环(-1)
    最小50,000次循环(-2)|
    | 工作温度范围 | -40°C至+85°C |
    | 存储温度范围(包装内) | -20°C至+60°C |

    产品特点和优势


    1. 紧凑尺寸:便于集成于小型电子设备中。
    2. 长寿命操作:确保在大量操作周期下的可靠性。
    3. 低轮廓设计:减少对整体结构的影响。
    4. 接地选项:提供额外的电气保护。
    这些独特的特点使得USLPT3737 Family在智能手机、数码相机和其他便携式电子设备中表现出色。

    应用案例和使用建议


    应用案例
    - 智能手机:用于电源键或音量调节键。
    - 数码相机:用于快门按钮或其他控制键。
    - 便携式电子设备:作为信号开关,用于各种操作反馈。
    使用建议
    1. 对准按钮:在安装时确保按钮正确对齐,避免组件变形。
    2. 操作力度适中:不要用过大的力量按动按钮,以避免损坏内部组件。
    3. 正确存储:在未使用时,将未使用的开关重新包装在防潮密封环境中。

    兼容性和支持


    这些开关可以通过表面贴装工艺(SMT)安装,适用于Tab、J-Bend和Gull-Wing端子类型。更多技术支持和疑问解答可通过官方网站或联系方式获得。

    常见问题与解决方案


    1. 如何处理开关被误触导致的功能异常?
    - 确保按动力度适中,并在操作后立即停止施力。
    2. 开关出现接触电阻过高怎么办?
    - 检查开关是否正确安装并对齐,并确保操作力符合要求。
    3. 如何正确进行焊接?
    - 焊接温度不应超过260℃,遵循正确的焊接条件。

    总结和推荐


    总体而言,USLPT3737 Family低轮廓触控开关以其紧凑的设计、长寿命和广泛的适用性,在便携式电子设备领域表现出色。它在高湿度、高温和低温环境下的卓越表现使其成为市场上非常值得信赖的产品。强烈推荐这款开关用于需要高度可靠性和良好性能的便携式电子产品。

USLPT3737AL5TR参数

参数
执行器高度 -
执行器行程 150μm
机械寿命 50000Cycles
操作力 2.35N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 12V(DC)
长*宽*高 3.7mm*3.7mm*350μm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

USLPT3737AL5TR厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

USLPT3737AL5TR数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 轻触开关 TE CONNECTIVITY USLPT3737AL5TR USLPT3737AL5TR数据手册

USLPT3737AL5TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
