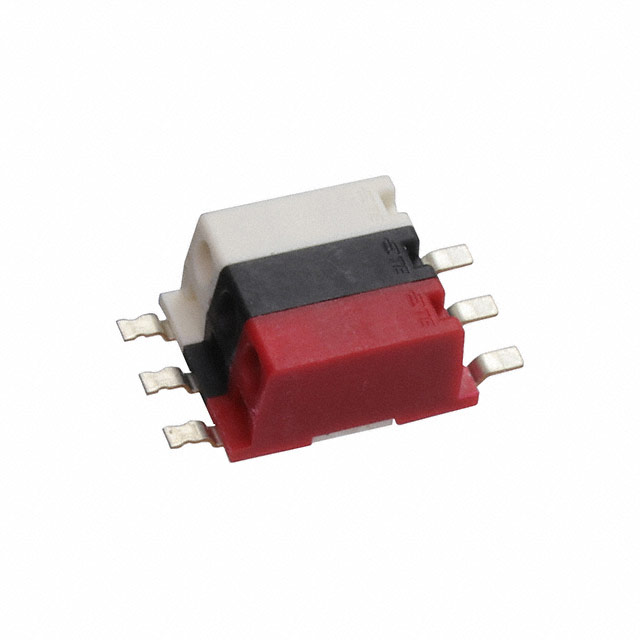

3-2834334-3

产品分类: 固态照明连接器
厂牌: TE CONNECTIVITY
产品描述: BUCHANAN WireMate 插入式连接器在 LED 模块中提供可释放的线板连接。使用反向穿板式连接器,可从 LED 阵列板的底面供电。可提供组合颜色。
供应商型号: N-3-2834334-3
供应商: 云汉优选
标准整包数: 400

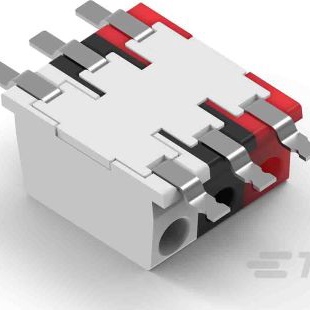

TE CONNECTIVITY 固态照明连接器 3-2834334-3

3-2834334-3概述


    产品简介


    BUCHANAN WireMate ITB Releasable Poke-In 连接器是TE Connectivity(TE)推出的创新型连接解决方案,专为商业和工业照明系统中的线性和圆形LED模块设计。这些连接器属于BUCHANAN WireMate系列,通过独特的逆向通孔(ITB)设计,可以从PCB底部和LED阵列提供电源,从而消除了表面布线管理的问题。它们具备快速、简单的插拔式安装功能,显著缩短了安装时间,提高了灵活性,适用于重复使用和导线更换。此系列产品通过了UL 1977标准认证,适用于数据、信号、控制和电源应用。

    技术参数


    - 电压额定值:320V最大值
    - 电流:18AWG时为6A,20AWG和22AWG时为5A
    - 接口材质:镀锡黄铜合金
    - 连接器材质:UL 94 V0级耐高温塑料
    - 连接间距:4.00mm 和 6.5mm
    - 高度:最高不超过2.0mm
    - 适用导线尺寸:18-22AWG
    - 产品规格:
    - 产品规范:108-137311
    - 应用规范:114-137311
    - 认证:UL1977

    产品特点和优势


    1. 可靠的插拔技术:无需进行导线压接,实现快速且简便的端接。
    2. 逆向通孔(ITB)应用:降低高度轮廓,适合优秀的照明效果。
    3. 导线释放功能:便于重新组装,增强型释放机制可以防止装配和重新装配过程中导线损坏。
    4. 节省空间的设计:降低2mm的高度轮廓设计。
    5. 较低的库存和生产成本:由于侧边堆叠式设计支持多种颜色组合,可以提供更多的连接变化。
    6. 模块化设计:适用于多达五个导线连接,颜色组合多样,有助于避免插入错误。

    应用案例和使用建议


    应用案例
    BUCHANAN WireMate ITB Releasable Poke-In 连接器广泛应用于各种商业和工业照明系统,包括办公室照明和工厂照明。这些连接器尤其适用于需要在狭小空间内进行复杂布线的应用场合,例如天花板嵌入式灯具或墙壁开关模块。
    使用建议
    1. 安装前检查:确保所有组件干净、无损坏。
    2. 合理选型:根据具体需求选择合适的位置数和间距。
    3. 安全操作:在进行导线插入或释放时,应避免导线受到过度拉扯或弯曲。
    4. 定期维护:对于频繁使用的连接器,建议定期检查接触点是否松动或腐蚀,及时更换以保证稳定性能。

    兼容性和支持


    - 兼容性:这些连接器采用模块化设计,支持多颜色组合,适用于各种不同类型的PCB设计。
    - 技术支持:如果您有任何关于产品安装、使用或故障排查方面的疑问,TE Connectivity提供了专业的技术支持服务。您可以访问其官方网站 (te.com) 获取更多详细资料,或者直接联系销售代表咨询其他颜色组合的可用性。

    常见问题与解决方案


    1. Q: 如何正确安装导线?
    - A: 确保导线清洁无杂质,按照插头设计正确插入。避免过度弯折或扭曲导线。
    2. Q: 导线插入后无法牢固固定怎么办?
    - A: 检查导线直径是否符合规格要求(18-22AWG),并确保插入位置没有被异物阻碍。必要时可以轻轻拧紧锁紧螺丝进一步加固。
    3. Q: 导线如何安全释放?
    - A: 使用专用工具轻柔地打开锁扣,切勿强行拔出以免损伤插针。请参照产品手册中的图示操作。

    总结和推荐


    综上所述,BUCHANAN WireMate ITB Releasable Poke-In 连接器凭借其可靠、高效、灵活的特点,在众多商业和工业照明项目中展现出强大的竞争力。无论是从安装便捷性还是维护便利性角度考虑,该款连接器都值得在相关领域内推广应用。如果您正在寻找一款既能满足高密度布线需求又能保持低误差率的连接解决方案,这款产品将是您理想的选择。

3-2834334-3参数

参数
长*宽*高 21.4mm(高度)
安装方式 板安装,贴片安装
零件状态 在售
包装方式 卷带包装

3-2834334-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-2834334-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 固态照明连接器 TE CONNECTIVITY 3-2834334-3 3-2834334-3数据手册

3-2834334-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 0.6784 ¥ 5.7664
800+ $ 0.6489 ¥ 5.5157
1600+ $ 0.6324 ¥ 5.3754
4000+ $ 0.5814 ¥ 4.9419
5200+ $ 0.5406 ¥ 4.5951
10000+ $ 0.4896 ¥ 4.1616
库存: 12000
起订量: 400 增量: 400
交货地:
最小起订量为:400
合计: ¥ 2306.56
