USLPT3026BL1TR

产品分类: 轻触开关
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 轻触开关, J 形弯曲接端, 表面, 单刀单掷
供应商型号: 2395692
供应商: 海外现货
标准整包数: 10

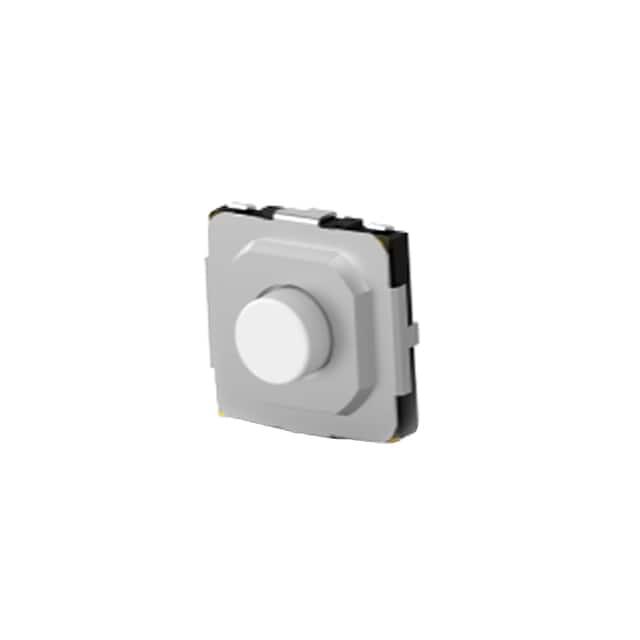

TE CONNECTIVITY 轻触开关 USLPT3026BL1TR

USLPT3026BL1TR概述

    # USLPT3026 家族 – 超薄型触控开关

    产品简介


    TE Connectivity 近期推出了一款新型低轮廓触控开关,型号为 USLPT3026 家族。该系列触控开关具有多种尺寸和高度选择,广泛应用于便携式电子设备、3C产品(计算机、通讯、消费电子产品)、智能手机及数码相机等领域。这些开关以其紧凑的设计、超低的轮廓以及长久的操作寿命等特点,特别适用于需要精密控制和高可靠性的应用场合。

    技术参数


    USLPT3026 家族触控开关的技术参数如下:
    | 参数 | 描述 |

    | 尺寸 | 3.0 x 2.6 mm |
    | 操作力 | 100gf ± 50gf 或 160gf ± 50gf |
    | 行程 | 0.15 mm |
    | 接触电阻 | ≤ 500 mΩ |
    | 绝缘电阻 | ≥ 50 MΩ @ 500 VDC |
    | 耐压强度 | 250 VAC/1 分钟 |
    | 操作寿命 | ≥ 100,000 次循环 |
    | 工作温度 | -40℃ 至 +85℃ |
    | 存储温度 | -20℃ 至 +60℃ |

    产品特点和优势


    USLPT3026 家族触控开关具有以下特点和优势:
    - 紧凑设计:非常适合空间受限的应用场合。
    - 超低轮廓:高度仅为 0.45 mm 至 0.65 mm,满足现代电子设备对空间节约的需求。
    - 长操作寿命:经过 100,000 次操作测试,确保高可靠性。
    - 接地选项:可选接地配置,增强电路安全。

    应用案例和使用建议


    应用案例
    - 智能手机:作为触摸按钮,提高用户交互体验。
    - 数码相机:作为快门键,提供良好的手感和响应速度。
    - 其他便携式电子设备:如平板电脑、智能手表等。
    使用建议
    - 在安装过程中确保开关与外壳紧密配合,避免松动或损坏。
    - 操作时避免使用过大的力量,以免造成组件变形或故障。
    - 确保焊接条件符合要求,防止温度过高导致损坏。

    兼容性和支持


    USLPT3026 家族触控开关支持 SMT(表面贴装技术)焊接,提供 Tab、Gull-Winged 和 J-Bend 等终端类型。厂商提供详细的安装指南和技术支持,可通过电子邮件、电话或在线聊天获取帮助。

    常见问题与解决方案


    问题 1
    Q: 开关在使用过程中出现接触不良的情况怎么办?
    A: 首先检查焊接点是否有虚焊或断开现象,如有必要重新焊接。同时确认操作力是否在规定的范围内。
    问题 2
    Q: 如何清洁开关以确保其正常工作?
    A: 不建议直接清洗开关,可使用压缩空气轻轻吹扫表面灰尘。

    总结和推荐


    综上所述,USLPT3026 家族触控开关凭借其紧凑的尺寸、超低的轮廓和长操作寿命等显著优势,在众多应用场景中表现出色。对于需要高可靠性和精密控制的便携式电子设备而言,这是一个值得推荐的选择。如果您正在寻找一款高性能的触控开关,USLPT3026 是一个理想的选择。

USLPT3026BL1TR参数

参数
执行器高度 450μm
执行器行程 150μm
机械寿命 100000Cycles
操作力 1N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 12V(DC)
长*宽*高 3mm*2.6mm*450μm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

USLPT3026BL1TR厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

USLPT3026BL1TR数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 轻触开关 TE CONNECTIVITY USLPT3026BL1TR USLPT3026BL1TR数据手册

USLPT3026BL1TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
