1571634-1

产品分类: 轻触开关
厂牌: TE CONNECTIVITY
产品描述: Off-Mom SPST-NO 1.6N 5000000Cycles 150μm 5mm 贴片安装 6.2mm*6.2mm*5mm
供应商型号: JY-1571634-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 轻触开关 1571634-1

1571634-1概述


    产品简介

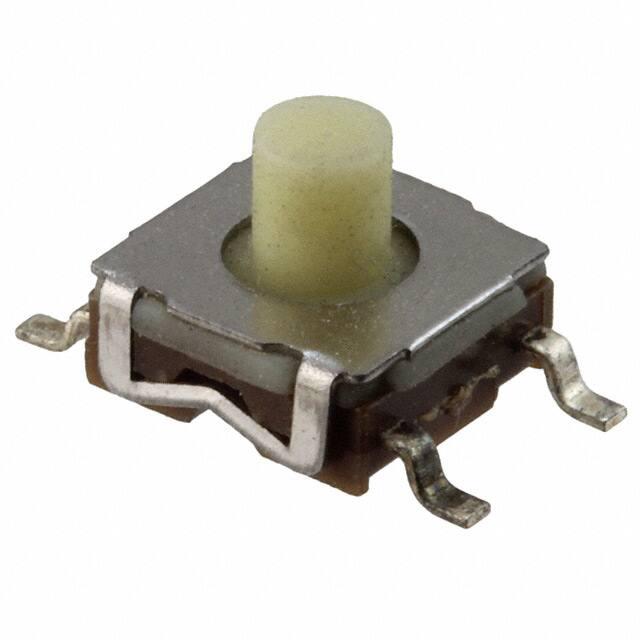

    本篇技术手册将为您介绍一款型号为1571634-1的低轮廓圆形操作式触摸开关(Tactile Switch)。该产品属于触控开关系列,主要应用于需要紧凑设计、高可靠性及广泛工作温度范围的场合。其特点是低轮廓设计、银镀层接触面和不锈钢基材,确保了长期稳定的工作性能。这款开关具有出色的抗干扰能力和耐温性能,适用于各种工业控制、自动化设备和消费电子等领域。

    技术参数


    | 参数名称 | 具体数值 |

    | 操作电压 | 24 VDC |
    | 接触电流额定值 | 50 mA |
    | 作用力 | 160 g (5.64 盎司)|
    | 触点材料 | 不锈钢 |
    | 触点镀层材料 | 银 |
    | 安装方式 | 表面贴装 |
    | 端子连接方式 | 印刷电路板 |
    | 轴向形式 | 圆形 |
    | 外壳材料 | PPS |
    | 适用温度范围 | -35°C至85°C |
    | 最大焊接温度 | 260°C |

    产品特点和优势


    1. 低轮廓设计:使开关能够安装在空间受限的环境中,满足设计紧凑的需求。
    2. 不锈钢和银镀层:保证了良好的机械强度和电导率,延长了使用寿命。
    3. 广泛的工作温度范围:-35°C 至 85°C,适合严苛的环境条件。
    4. 高抗干扰能力:适用于对电磁干扰敏感的应用环境。
    5. 表面贴装技术:简化装配过程,提高了生产效率。

    应用案例和使用建议


    这款开关已广泛应用于各种工业控制系统中,如机床、自动化设备以及消费电子。它可与多种电路板进行搭配使用,提供稳定的电信号输入。在实际应用过程中,应注意确保开关处于正确的安装位置,并避免物理冲击导致的损坏。另外,在极端环境下使用时,建议采取额外的防护措施以确保其正常工作。

    兼容性和支持


    该款开关可以与其他TE Connectivity的标准插头及插座组件配合使用。同时,TE公司还提供了详细的技术文档和支持服务,帮助用户更好地了解和使用该产品。如需进一步的技术咨询或遇到任何问题,可以通过客服电话 +1 800 522 6752 联系到技术支持团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关无法正常触发 | 检查焊接连接是否牢固 |
    | 开关出现间歇性故障 | 清理触点并确认是否有外部干扰 |
    | 开关安装后未正常工作 | 检查线路连接是否正确 |

    总结和推荐


    总体而言,型号为1571634-1的低轮廓圆形操作式触摸开关凭借其独特的设计和优异的性能表现,在多种应用场合中表现出色。它不仅具备优秀的电气特性,还拥有坚固耐用的外壳,适应恶劣的工作环境。无论是用于工业控制还是消费电子产品中,都能提供可靠的信号传递保障。因此,对于那些需要高性能、高可靠性的触控开关的应用场合,我们强烈推荐选择这款产品。

1571634-1参数

参数
执行器行程 150μm
机械寿命 5000000Cycles
操作力 1.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 -
执行器高度 5mm
长*宽*高 6.2mm*6.2mm*5mm
安装方式 贴片安装
零件状态 在售
包装方式 散装,袋装

1571634-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1571634-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 轻触开关 TE CONNECTIVITY 1571634-1 1571634-1数据手册

1571634-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
