NB-PTCO-024

产品分类: 其他传感器
厂牌: TE CONNECTIVITY
产品描述: Pt100 RTD 薄膜元件是最常见的 RTD 传感器类型,在 0°C 时的基本电阻值为 100 欧姆。符合 DIN EN 60751 标准。
供应商型号: 10B-2918458-4
供应商: 国内现货
标准整包数: 1

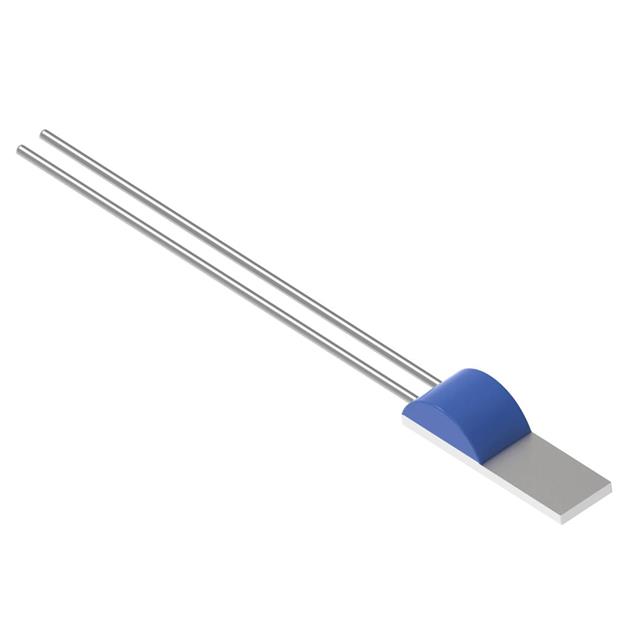

TE CONNECTIVITY 其他传感器 NB-PTCO-024

NB-PTCO-024概述

    PTF 温度传感器:铂薄膜温度元件

    产品简介


    PTF(Platinum Thin Film)温度传感器是一系列电阻温度检测器(RTD),采用最新薄层技术制造。这些传感器通过将铂电阻元件结构化于陶瓷基底上,并由玻璃涂层封装。焊接区域处的连接线亦经过玻璃保护处理。铂作为阻值材料的应用提供了卓越的长期稳定性。
    PTF 温度传感器的主要功能是温度反馈控制。其广泛应用涵盖白色家电、工业、汽车和医疗等领域。这些传感器特别适用于需要快速和精确反馈控制系统的应用场合。

    技术参数


    以下是PTF温度传感器的一些关键技术参数和性能指标:
    - 标称电阻(R0)
    - Pt100 (Class B/F0.3): 100.00Ω (±0.12Ω)
    - Pt1000 (Class B/F0.3): 1000.0Ω (±1.2Ω)
    - 工作温度范围
    - Ni/Au线和Class F 0.3型号:-50°C 至 +300°C
    - Class F 0.6型号:-50°C 至 +600°C
    - 温漂系数(TCR)
    - 0°C时:3850 ppm/°C
    - 100°C时:3850 ppm/°C
    - 自加热系数
    - PTFC/PTFD/PTFF/PTFM型:0.33°C/mW ~ 0.5°C/mW
    - 响应时间
    - 水流速0.4m/s:0.2s ~ 0.35s
    - 空气流速1m/s:10s
    - 测量电流
    - R0=100Ω:1.4mA ~ 1.7mA
    - R0=1000Ω:0.4mA ~ 0.5mA

    产品特点和优势


    - 符合标准:所有型号均符合DIN EN 60751标准。
    - 宽泛的工作温度范围:-50°C至+600°C(根据不同配置)。
    - 低漂移:在整个生命周期内保持出色的长期稳定性。
    - 快速响应:由于热质量小,具有快速的响应时间和低时间常数。
    - 多样化外形尺寸:提供多种外轮廓尺寸以适应不同的空间要求。

    应用案例和使用建议


    PTF 温度传感器广泛应用于各种工业控制系统,包括但不限于白色家电(如空调、冰箱)、工业设备(如加热炉)、汽车和医疗设备。例如,在汽车中,它们可以用于发动机冷却系统,监测水温变化;在医疗设备中,可以用于人体温度监控。
    使用建议:
    1. 确保安装位置通风良好,避免温度波动较大的环境。
    2. 在高湿度环境下使用时,确保密封处理以防止腐蚀。
    3. 对于需要较高精度的应用,优先选择Class F 0.1级别的传感器。

    兼容性和支持


    PTF温度传感器与市场上主流的电子控制系统兼容。TE Connectivity提供了详尽的技术支持文档和客户服务热线,确保客户在使用过程中得到及时帮助。此外,TE Connectivity还提供定制服务,可根据客户需求调整产品参数。

    常见问题与解决方案


    - 问题:测量结果不稳定。
    - 解决方案:检查传感器是否正确安装,并确认周围环境没有强电磁干扰。
    - 问题:温度读数偏高。
    - 解决方案:可能是因为安装位置不准确导致热量累积,重新调整安装位置。
    - 问题:传感器损坏。
    - 解决方案:确认是否有过电压或过电流情况发生,及时更换损坏的部件。

    总结和推荐


    PTF温度传感器凭借其出色的温度稳定性、宽泛的工作温度范围和多样化的外形尺寸,在多个行业中具有显著的优势。对于需要高精度和稳定性的应用场合,PTF温度传感器无疑是最佳选择之一。总体而言,这款产品值得高度推荐,尤其适合需要高可靠性和稳定性的关键控制应用。

NB-PTCO-024参数

参数
长*宽*高 2mm*1.1mm*5mm
通用封装 SIP-2
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

NB-PTCO-024厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

NB-PTCO-024数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他传感器 TE CONNECTIVITY NB-PTCO-024 NB-PTCO-024数据手册

NB-PTCO-024封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 30.1925
10+ ¥ 28.589
25+ ¥ 26.6996
50+ ¥ 24.4384
5000+ ¥ 20.5602
库存: 2359
起订量: 8 增量: 1
交货地:
最小起订量为:5
合计: ¥ 150.96
