FSMRACD

产品分类: 轻触开关
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 轻触开关, 通孔接端, 单刀单掷
供应商型号: N-FSMRACD
供应商: 云汉优选
标准整包数: 1

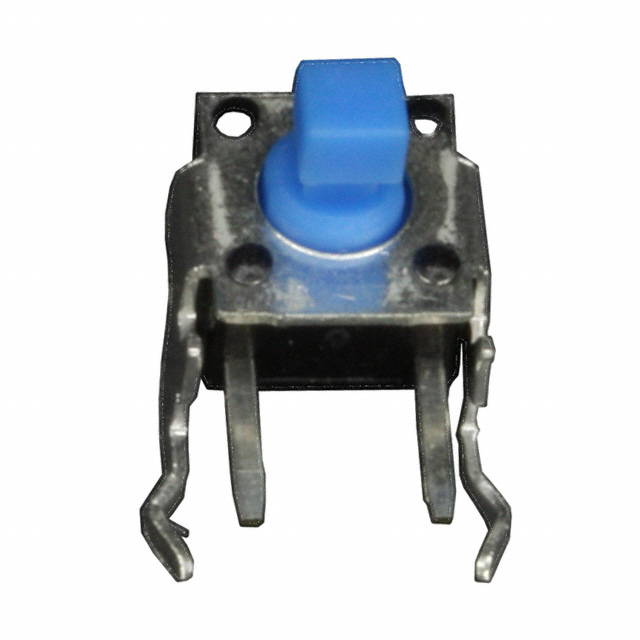

TE CONNECTIVITY 轻触开关 FSMRACD

FSMRACD概述

    电子元器件产品技术手册解析

    产品简介


    本文将深入介绍Thomas & Betts公司生产的微型微型推钮开关(Micro Miniature Pushbuttons with "Square Button")。这种推钮开关设计用于实现微小尺寸和高可靠性,特别适用于各种工业控制、仪器仪表以及消费电子产品中。根据型号不同,它们分别适用于不同的按钮颜色和尺寸配置。

    技术参数


    下表展示了不同型号的推钮开关的主要技术参数。详细信息如下:
    | 型号 | 按钮尺寸(A) | 按钮颜色 |
    |
    | FSMCD | 0.095 in (2.42 mm) | 黑色 |
    | FSMCDA | 0.110 in (2.80 mm) | 黑色 |
    | FSMRACD | 0.095 in (2.42 mm) | 蓝色 |
    | FSMRACDA | 0.110 in (2.80 mm) | 黑色 |
    规格参数
    | 参数 | 描述 | 规范 |
    |
    | 接触材料 | 铜合金镀银 | - |
    | 外壳 | 尼龙 | - |
    | 按钮 | 聚甲醛树脂 | - |
    | 框架 | 不锈钢 | - |
    | 端子 | 铜合金镀银 | - |
    | 操作温度范围 | -4°F 至 +158°F (-20°C 至 +70°C) | - |
    | 存储温度范围 | -22°F 至 +176°F (-30°C 至 +80°C) | - |
    | 焊接热稳定性 | 参见页 M6 | - |
    | 接触电流 | 50 mA @ 12 VDC | - |
    | 初始接触电阻 | 最大 100 毫欧姆 | - |
    | 绝缘电阻 | 100 兆欧姆最小 @ 100 VDC | - |
    | 介电强度 | 250 VAC | - |
    | 动作力 | 100 - 350 克 | - |
    | 按钮行程 | 0.010 in (0.254 mm) | - |
    | 使用寿命 | 100,000 次 | - |

    产品特点和优势


    这款推钮开关具有以下特点和优势:
    1. 微型设计:尺寸小巧,适应现代小型化电子产品的需求。
    2. 高可靠性:采用铜合金镀银接触材料和不锈钢框架,确保长时间稳定运行。
    3. 耐用性:经久耐用,可承受高达100,000次的操作循环。
    4. 广泛的温度适应性:能在极端温度环境下保持稳定表现,适用于各种复杂环境。

    应用案例和使用建议


    这些推钮开关适用于多种场合,例如工业控制系统、医疗设备和家电设备等。对于设计工程师而言,可以考虑以下几个使用建议:
    1. 环境选择:确保所选型号适用于目标环境的温度范围。
    2. 操作力调节:在实际安装时,需要确认按钮的动作力是否适合最终产品的人机交互需求。
    3. 布局设计:在产品内部布局设计时,预留足够的空间以方便后续维护和更换。

    兼容性和支持


    该产品与其他标准电气连接器和组件高度兼容。Thomas & Betts 提供了详细的技术支持文档和售后服务保障,用户可以通过联系当地销售办公室获取更多技术支持和服务信息。

    常见问题与解决方案


    1. 如何调整动作力?
    - 通过旋转调节螺丝来微调动作力。
    2. 遇到接触不良问题怎么办?
    - 清理接触点并重新涂抹导电膏。
    3. 如何测试绝缘电阻?
    - 使用万用表测试,设定电压为100V DC。

    总结和推荐


    总体来看,这款微型推钮开关凭借其紧凑设计、高可靠性以及广泛的应用范围,在工业和消费电子产品中具有较强的竞争力。如果您正在寻找一个既满足空间限制又需要高性能的小型推钮开关解决方案,那么这款产品将是您的理想选择。强烈推荐在相关项目中使用。

FSMRACD参数

参数
执行器高度 -
执行器行程 250μm
机械寿命 100000Cycles
操作力 1N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 24V(DC)
长*宽*高 7.1mm*7mm*9.35mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

FSMRACD厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

FSMRACD数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 轻触开关 TE CONNECTIVITY FSMRACD FSMRACD数据手册

FSMRACD封装设计

查看详情并下载
Symbol
Footprint
3D Model
