FSMIJM63BA04

产品分类: 轻触开关
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 轻触开关, 焊接接端, 尺寸 6.1 x 6.1mm, 表面, 单刀单掷
供应商型号: 506-FSMIJM63BA04
供应商: Mouser
标准整包数: 1

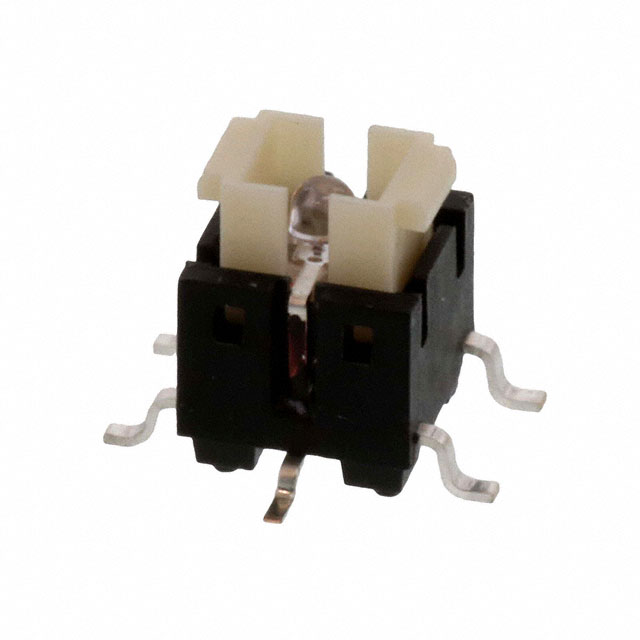

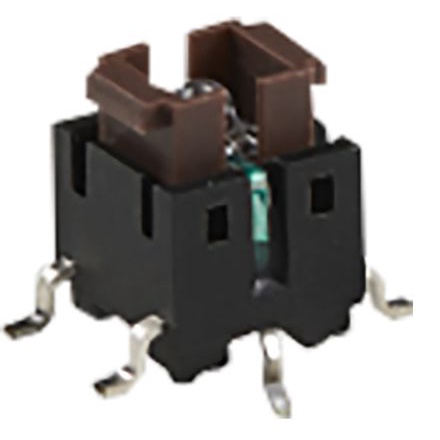

TE CONNECTIVITY 轻触开关 FSMIJM63BA04

FSMIJM63BA04概述

    ALCOSWITCH Illuminated Tactile Switch Series

    1. 产品简介


    TE Connectivity(TE)的ALCOSWITCH系列是一款适用于多种板载应用的轻触式开关。该系列产品配备了LED指示灯,提供低强度和高强度两种版本,并且有八种不同的颜色选择。这款开关特别设计用于易于操作和高可靠性要求的应用场景,特别适合工业设备、楼宇自动化/HVAC设备、仪器仪表、通信设备及控制设备等领域。

    2. 技术参数


    - 电气参数
    - 电气寿命(仅限轻触式开关):100/160 GF(克力):500,000 次循环
    - 260/520 GF(克力):200,000 次循环
    - 机械参数
    - 触点数:1
    - 开关功能:OFF-(ON)
    - 接触额定值:50 mA @ 12 VDC
    - 材料
    - 触点:不锈钢,镀银
    - 按钮:高温热塑性塑料(UL94-V0)
    - 引脚:黄铜,镀银
    - 外壳:高温热塑性塑料(UL94-V0)

    3. 产品特点和优势


    - 耐用性:该系列开关的电气寿命高达500,000次,确保了极高的可靠性和长久的使用寿命。
    - 设计灵活性:提供低强度或高强度LED指示灯,颜色多达8种,可满足不同设计需求。
    - 节省空间:集成的超级亮LED设计有助于节省电路板空间。
    - 快速装配:适用于回流焊或波峰焊的设计,简化组装过程。
    - 用户友好:带有触觉反馈和声音提示,易于使用。
    - 广泛适用:可根据具体应用需求提供各种按钮力度选项。
    - 增强光效:透明盖子可以增强LED灯的光效,使其更加明显。
    - 易于操作:透明盖子可方便操作现有的开关。

    4. 应用案例和使用建议


    - 工业设备:可用于控制面板上的按钮开关。
    - 楼宇自动化/HVAC设备:提供照明接口,使用户能够轻松识别和操作开关。
    - 仪器仪表:可用于需要指示灯的测量设备上。
    - 通信设备:适用于各种通信设备中的控制面板。
    - 控制设备:如电源开关等控制设备,确保操作简单且可靠。
    使用建议:
    - 在选择开关时,根据所需的操作力度和环境光线条件选择合适的按钮颜色和LED强度。
    - 确保正确的安装方法,特别是焊接工艺的选择,以保证最佳性能。

    5. 兼容性和支持


    - 兼容性:该产品支持通过孔式安装(THT)和表面贴装技术(SMT),具有良好的兼容性。
    - 支持:TE Connectivity为客户提供详尽的产品信息和技术支持。此外,可以通过TE官网或联系各地办事处获得进一步的帮助。

    6. 常见问题与解决方案


    - 问题:开关无法正常工作。
    - 解决方案:检查接线和焊接点,确保连接无误。
    - 问题:LED灯不亮。
    - 解决方案:检查LED供电线路,确认电压是否符合要求。
    - 问题:开关损坏。
    - 解决方案:更换开关前先排查外部因素(如过电流或电压波动),然后按正确方式安装新开关。

    7. 总结和推荐


    总体而言,TE的ALCOSWITCH系列提供了出色的可靠性和多功能性,适用于广泛的行业应用。由于其高强度耐用性和灵活的设计选项,我们强烈推荐这款产品给寻求高性能轻触式开关的设计师和制造商。

FSMIJM63BA04参数

参数
执行器高度 -
执行器行程 200μm
机械寿命 200000Cycles
操作力 2.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 12V(DC)
长*宽*高 6mm*6mm*7.8mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

FSMIJM63BA04厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

FSMIJM63BA04数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 轻触开关 TE CONNECTIVITY FSMIJM63BA04 FSMIJM63BA04数据手册

FSMIJM63BA04封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.4495 ¥ 20.6983
10+ $ 1.978 ¥ 16.7141
100+ $ 1.6308 ¥ 13.7803
250+ $ 1.4148 ¥ 11.9551
450+ $ 1.3176 ¥ 11.1337
900+ $ 1.1988 ¥ 10.1299
2250+ $ 1.092 ¥ 9.2274
库存: 319
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.69
