FSMIJM62AR04

产品分类: 轻触开关
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 轻触开关, 焊片接端, 尺寸 6.1 x 6.1mm, 表面, 单刀单掷
供应商型号: ET-2610707
供应商: 海外现货
标准整包数: 1

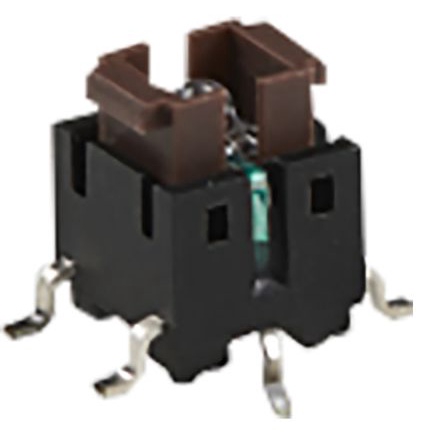

TE CONNECTIVITY 轻触开关 FSMIJM62AR04

FSMIJM62AR04概述

    ALCOSWITCH Illuminated Tactile Switch and Cap Series

    产品简介


    TE Connectivity (TE) 的ALCOSWITCH 系列是一种带指示灯的按压式触觉开关,适用于多种电路板安装应用。这些触觉开关集成了一个LED指示灯,可提供低强度或高强度两种版本,并且有八种颜色可供选择。开关寿命高达500,000次电生命周期,确保了长期的可靠性。此外,提供透明帽盖的两种风格(圆形和方形)及五种不同颜色选择,这些颜色对应于LED的颜色。

    技术参数


    - 电气特性
    - 按钮电气生命周期:100/160克力(GF)时为500,000次,260/520克力(GF)时为200,000次。

    - 机械特性
    - 极数:1
    - 开关功能:OFF-(ON)
    - 接触额定值:50 mA @ 12 VDC

    - 其他特性
    - 通过RoHS指令2002/95/E认证,并符合REACH规定且无铅。
    - 接触材料:不锈钢,银镀层
    - 按钮操作材料:耐高温热塑性塑料(UL94-V0)
    - 引脚材料:黄铜,银镀层
    - 外壳材料:耐高温热塑性塑料(UL94-V0)

    产品特点和优势


    - 耐用性:开关的电气生命周期长达500,000次。
    - 设计灵活性:低强度或高强度LED指示灯,提供八种颜色选项。
    - 节省空间:集成高亮度LED,有效节省电路板空间。
    - 快速组装:适用于回流焊或波峰焊的设计,加快电路板组装速度。
    - 易于操作:触觉和声音反馈使操作更加简便。
    - 适应性强:提供广泛的触发力度选择,适合特定应用需求。
    - 增强照明效果:透镜盖可以增强LED灯光效果。
    - 便于操作:透镜盖可以便捷地操作现有的开关。

    应用案例和使用建议


    ALCOSWITCH系列广泛应用于需要通过按钮进行操作的各种设备,如工业设备、楼宇自动化/HVAC设备、仪器仪表、通信设备和控制设备等。在设计时,可以根据具体需求选择合适的颜色和触发力度。例如,在需要明亮且清晰指示的地方可以使用高亮度LED和白色透镜盖。

    兼容性和支持


    ALCOSWITCH系列开关兼容多种电路板安装方式,支持通过孔安装(THT)和表面贴装技术(SMT)。用户可以在TE官网(www.te.com)找到更多产品信息,包括图纸、客户可视模型和分销商库存情况。

    常见问题与解决方案


    - 问题:如何确认所选开关的颜色和强度?
    - 解答:使用产品型号(Product Key)确定所需的配置,参考表格中的描述型PN以获得详细信息。
    - 问题:产品是否有技术支持?
    - 解答:TE提供了详尽的技术文档和支持服务,用户可以通过访问官网或联系当地客服获取帮助。

    总结和推荐


    ALCOSWITCH系列开关以其出色的耐用性、灵活的设计和广泛的适用范围,在市场上具有显著的竞争优势。这些特性使得它们成为多种应用的理想选择。鉴于上述优点,强烈推荐使用该系列产品,尤其是在对产品可靠性和长期使用寿命有较高要求的应用场景中。

FSMIJM62AR04参数

参数
机械寿命 500000Cycles
操作力 1.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 -
执行器高度 -
执行器行程 200μm
长*宽*高 6mm*6mm*7mm
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FSMIJM62AR04厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

FSMIJM62AR04数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 轻触开关 TE CONNECTIVITY FSMIJM62AR04 FSMIJM62AR04数据手册

FSMIJM62AR04封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.7933 ¥ 23.6031
10+ $ 2.1136 ¥ 17.8603
100+ $ 1.949 ¥ 16.4688
450+ $ 1.6214 ¥ 13.7007
900+ $ 1.2678 ¥ 10.7131
库存: 1210
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 23.6
直接购买
加入购物车
