FSMIJM61AB04

产品分类: 轻触开关
厂牌: TE CONNECTIVITY
产品描述: 12V(DC) Off-Mom SPST-NO 1N 500000Cycles 200μm 贴片安装,黏合安装 6mm(长度)*6mm(宽度)
供应商型号: N-FSMIJM61AB04
供应商: 云汉优选
标准整包数: 450

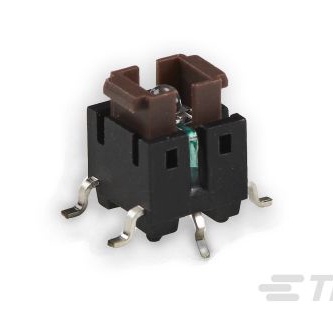

TE CONNECTIVITY 轻触开关 FSMIJM61AB04

FSMIJM61AB04概述

    ALCOSWITCH Illuminated Tactile Switch and Cap Series

    1. 产品简介


    TE Connectivity (TE) 的 ALCOSWITCH 系列按钮式指示灯触控开关专为轻松操作和可靠性而设计,适用于各种板载应用。此系列触控开关集成了一个 LED 指示灯,提供低强度和高强度两种版本,并且拥有8种独特的颜色选择。通过结合不同类型的透光帽(圆形和方形),开关能够适应不同的设计需求。这些帽盖不仅能够增强 LED 光源的效果,还能使现有的开关更容易操作。

    2. 技术参数


    - 电气参数:
    - 电气寿命(仅限按压按钮):100/160克力时500,000次循环;260/520克力时200,000次循环。

    - 机械参数:
    - 极数:1极。
    - 开关功能:OFF-(ON)。
    - 接触额定值:12 VDC时50 mA。

    - 认证与合规性:
    - 符合 RoHS 2002/95/E指令。
    - 符合 REACH指令并无铅。
    - 材料:
    - 触点:不锈钢,镀银。
    - 操作器:耐高温热塑性塑料(UL94-V0)。
    - 端子:黄铜,镀银。
    - 外壳:耐高温热塑性塑料(UL94-V0)。

    3. 产品特点和优势


    - 耐用性: 开关寿命高达500,000次电气循环。
    - 设计灵活性: 低或高强度LED指示灯提供8种颜色选项。
    - 节省空间: 集成超亮LED节省电路板空间。
    - 更快组装: 设计兼容回流焊或波峰焊接,提高生产效率。
    - 易于使用: 通过触觉反馈和声音反馈提供更佳用户体验。
    - 适用性强: 提供多种操作力选项以适应特定应用需求。

    4. 应用案例和使用建议


    ALCOSWITCH 系列被广泛应用于需要照明界面的设计中,例如工业设备、楼宇自动化/HVAC设备、仪器仪表、通信设备及控制设备。根据具体的应用场景,可以通过选择不同的操作力和颜色来匹配需求。建议在进行电路板组装时考虑回流焊工艺,以便更好地提高装配速度和质量。

    5. 兼容性和支持


    - 兼容性: 可以与其他适合的电路组件和系统配套使用,满足不同的安装需求。
    - 支持与维护: TE Connectivity 提供详尽的技术文档、在线支持以及客户热线服务,确保用户获得最佳体验。

    6. 常见问题与解决方案


    - 问题: LED不亮。
    - 解决方案: 检查电路连接是否正确,或者尝试更换LED组件。
    - 问题: 操作力不足导致触控反应迟缓。
    - 解决方案: 重新调整或选择更高操作力型号的开关。
    - 问题: 开关寿命低于预期。
    - 解决方案: 确认安装过程无误,检查使用环境是否符合规定标准。

    7. 总结和推荐


    总体来看,ALCOSWITCH 系列提供了高度的可靠性和广泛的设计灵活性,适用于多种高要求的工业和建筑自动化场景。其卓越的耐用性、高效的操作反馈和广泛的适用范围使其在市场上具有显著的竞争优势。因此,我强烈推荐这一系列产品给需要高性能触控开关解决方案的专业人士。

FSMIJM61AB04参数

参数
开关配置 SPST-NO
电流额定值 -
电压额定值 12V(DC)
执行器高度 -
执行器行程 200μm
机械寿命 500000Cycles
操作力 1N
开关功能 Off-Mom
长*宽*高 6mm(长度)*6mm(宽度)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

FSMIJM61AB04厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

FSMIJM61AB04数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 轻触开关 TE CONNECTIVITY FSMIJM61AB04 FSMIJM61AB04数据手册

FSMIJM61AB04封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
450+ $ 1.802 ¥ 15.317
900+ $ 1.7201 ¥ 14.6209
1350+ $ 1.5504 ¥ 13.1784
库存: 1350
起订量: 450 增量: 450
交货地:
最小起订量为:450
合计: ¥ 6892.65
