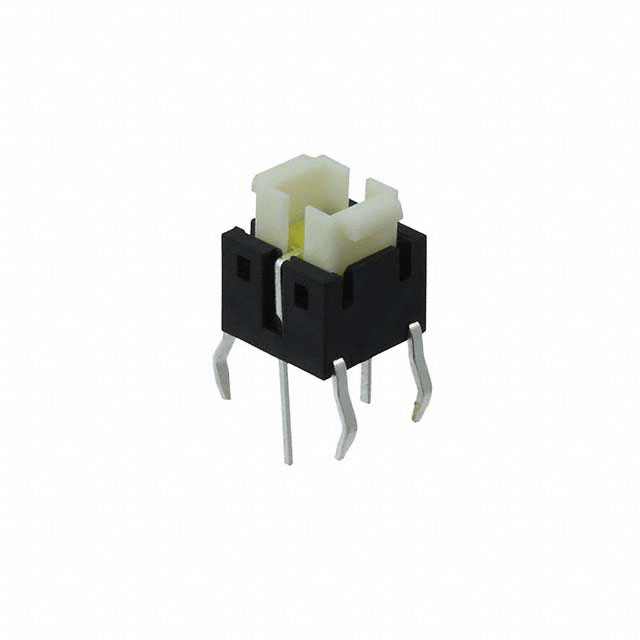

FSMIJ63AW04

产品分类: 轻触开关
厂牌: TE CONNECTIVITY
产品描述: 12V(DC) Off-Mom SPST-NO 2.6N 200000Cycles 200μm 通孔安装 6mm(长度)*6mm(宽度)
供应商型号: 2610692
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 轻触开关 FSMIJ63AW04

FSMIJ63AW04概述

    ALCOSWITCH ILLUMINATED TACTILE SWITCH SERIES 技术手册综述

    1. 产品简介


    ALCOSWITCH ILLUMINATED TACTILE SWITCH系列是一款专为多种板载应用设计的触控开关,具有易操作性和可靠性。该系列开关集成了LED指示灯,提供低强度和高强度两种版本,并有八种颜色可供选择。这款开关的额定寿命可达500,000次电气生命周期,非常适合需要通过按钮式开关实现照明界面的设计。

    2. 技术参数


    - 电气性能
    - 电气寿命(仅限按钮):100/160克力 (GF): 500,000 周期
    - 260/520克力 (GF): 200,000 周期
    - 机械性能
    - 极数:1
    - 开关功能:OFF-(ON)
    - 接触额定值:50mA@12VDC
    - 材料
    - 触点:不锈钢,镀银
    - 按钮:高温热塑塑料 (UL94-V0)
    - 引脚:黄铜,镀银
    - 外壳:高温热塑塑料 (UL94-V0)
    - 认证
    - 符合RoHS指令2002/95/EC
    - 符合REACH标准,无铅

    3. 产品特点和优势


    - 耐用性:开关额定寿命高达500,000次电气生命周期。
    - 设计灵活性:可选低强度或高强度LED指示灯,有八种颜色可选。
    - 节省空间:集成超亮LED,占用更少的电路板空间。
    - 快速组装:采用回流焊或波峰焊接兼容设计,便于快速组装。
    - 易于使用:提供触觉和听觉反馈,提升用户体验。
    - 适用性强:提供广泛的触发力度选择,适用于特定应用。

    4. 应用案例和使用建议


    - 工业设备:适用于自动化系统中的按钮式开关。
    - 楼宇自动化/HVAC设备:提供操作面板上的指示灯功能。
    - 仪器仪表:用于需要触觉反馈的控制面板。
    - 通信设备:用于手持设备或固定设备中的操作按钮。
    - 控制设备:适用于各类控制装置中的按钮。
    使用建议:
    - 在选择触发力度时,需根据具体应用需求进行匹配,以确保最佳的使用体验。
    - 考虑到LED指示灯的需求,可根据实际应用场景选择高低强度版本,以满足不同亮度要求。

    5. 兼容性和支持


    - 兼容性:该系列产品适用于各种标准的PCB板安装,兼容多种焊接工艺。
    - 支持和服务:TE Connectivity公司提供详尽的技术文档和支持服务,包括产品的图纸、客户可查看的模型和分销商库存信息。

    6. 常见问题与解决方案


    - 问题:开关在长时间使用后接触不良。
    - 解决方案:检查开关是否安装到位,必要时更换新的开关。
    - 问题:LED指示灯亮度不足。
    - 解决方案:确认是否选择了合适的LED强度版本,如需更高的亮度,可更换为高亮度版本。
    - 问题:无法确定正确的开关配置。
    - 解决方案:使用产品关键码(Product Key)来确定所需的配置,或参考产品选择表格中的详细说明。

    7. 总结和推荐


    ALCOSWITCH ILLUMINATED TACTILE SWITCH系列是一款高性能的触控开关,具备出色的耐用性和广泛的适用范围。它不仅提供了灵活的设计选项和易于使用的特性,还具备高效的组装能力,特别适合于各种工业和自动化应用。我们强烈推荐此产品,尤其是对于那些需要高性能触控开关的应用项目。

FSMIJ63AW04参数

参数
操作力 2.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 12V(DC)
执行器高度 -
执行器行程 200μm
机械寿命 200000Cycles
长*宽*高 6mm(长度)*6mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

FSMIJ63AW04厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

FSMIJ63AW04数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 轻触开关 TE CONNECTIVITY FSMIJ63AW04 FSMIJ63AW04数据手册

FSMIJ63AW04封装设计

查看详情并下载
Symbol
Footprint
3D Model
