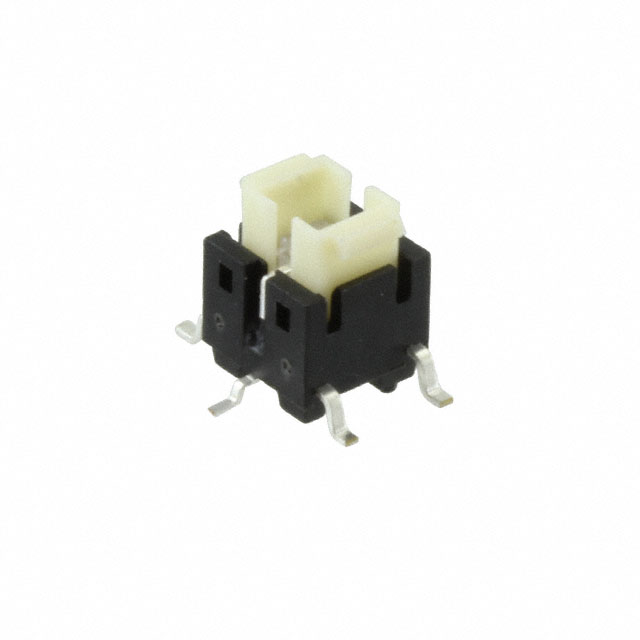

FSMIJM63AB04

产品分类: 轻触开关
厂牌: TE CONNECTIVITY
产品描述: 12V(DC) Off-Mom SPST-NO 2.6N 200000Cycles 200μm 贴片安装,黏合安装 6mm(长度)*6mm(宽度)
供应商型号: N-FSMIJM63AB04
供应商: 云汉优选
标准整包数: 450

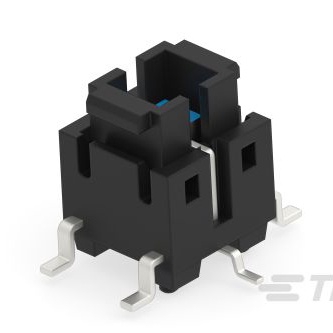

TE CONNECTIVITY 轻触开关 FSMIJM63AB04

FSMIJM63AB04概述

    ALCOSWITCH Illuminated Tactile Switch and Cap Series

    产品简介


    TE Connectivity (TE) 的 ALCOSWITCH 系列发光触控开关是专为各种板载应用设计的,旨在实现轻松操作和高可靠性。这些触控开关集成了 LED 指示灯,提供低亮度和高亮度两种版本,并有八种不同的颜色选择。通过结合透明帽(圆形和方形)与不同颜色,它们可以与 LED 颜色相匹配。这些触控开关适用于需要发光界面的设计,广泛应用于工业设备、楼宇自动化、暖通空调设备、仪器仪表、通信设备及控制设备等领域。

    技术参数


    - 电气特性:触点额定值为 50 mA @ 12 VDC;机械寿命高达 500,000 次(100/160 克力),或 200,000 次(260/520 克力)。
    - 机械特性:单极设计,OFF-(ON) 开关功能。
    - 认证与材料:符合 RoHS 和 REACH 标准,无铅;接触部分采用不锈钢银镀层,动作按钮由高温热塑塑料制成(UL94-V0),引脚采用黄铜镀银,外壳也由高温热塑塑料制成(UL94-V0)。
    - 安装方式:可选择插孔安装(THT)或表面贴装(SMT)。

    产品特点和优势


    - 耐用性:开关额定寿命高达 500,000 次。
    - 设计灵活性:低或高亮度 LED 指示灯,有八种颜色选择。
    - 节省空间:内置超亮 LED。
    - 快速装配:兼容回流焊接和波峰焊接的设计。
    - 易于操作:触觉反馈和听觉反馈提升用户体验。
    - 适应性强:提供多种操作力度选择。
    - 光圈增强:透明帽增加指示灯照射范围。
    - 简化操作:便于操作现有开关。

    应用案例和使用建议


    - 工业设备:在需要频繁操作和高可靠性的环境中,如工厂自动化设备。
    - 楼宇自动化 / HVAC 设备:在建筑管理系统中,开关可用于调节温度、湿度等参数。
    - 仪器仪表:在医疗设备或实验室仪器上,开关用于数据采集和控制。
    - 通信设备:在电信设备上,开关作为接口设备。
    使用建议:
    - 在高湿度或高温环境下使用时,确保封装和防护措施满足特定标准。
    - 根据所需的操作力度选择合适的开关型号,以避免过早磨损。
    - 配合合适的透明帽,以获得最佳的视觉效果和光分布。

    兼容性和支持


    - ALCOSWITCH 系列产品具有广泛的兼容性,可以与不同类型的电子元件和系统无缝集成。
    - TE Connectivity 提供全面的技术支持和售后服务,包括安装指导、故障排除和产品更新通知。

    常见问题与解决方案


    - Q: 如何判断开关是否已达到使用寿命?
    - A: 观察开关的动作力度是否明显变大或出现杂音,若如此,则可能是使用寿命临近。
    - Q: 如何清洗开关?
    - A: 使用柔软的湿布轻轻擦拭,避免使用腐蚀性溶剂。
    - Q: 如何防止误操作?
    - A: 选择带有锁定功能的型号或在面板上增加保护罩。

    总结和推荐


    总体而言,ALCOSWITCH 系列发光触控开关凭借其高耐用性、设计灵活性、易于安装和广泛的应用场景,成为工业和楼宇自动化领域的理想选择。其多种配置选项使得用户可以根据具体需求进行定制,非常灵活。因此,强烈推荐在需要高可靠性和耐用性的应用中使用此系列开关。

FSMIJM63AB04参数

参数
机械寿命 200000Cycles
操作力 2.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 12V(DC)
执行器高度 -
执行器行程 200μm
长*宽*高 6mm(长度)*6mm(宽度)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

FSMIJM63AB04厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

FSMIJM63AB04数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 轻触开关 TE CONNECTIVITY FSMIJM63AB04 FSMIJM63AB04数据手册

FSMIJM63AB04封装设计

查看详情并下载
Symbol
Footprint
3D Model
