FSM1LPA

产品分类: 轻触开关
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 轻触开关, 通孔接端, 尺寸 6 x 6 x 3.10mm, 表面, 单刀单掷
供应商型号: ET-2909449
供应商: 海外现货
标准整包数: 1

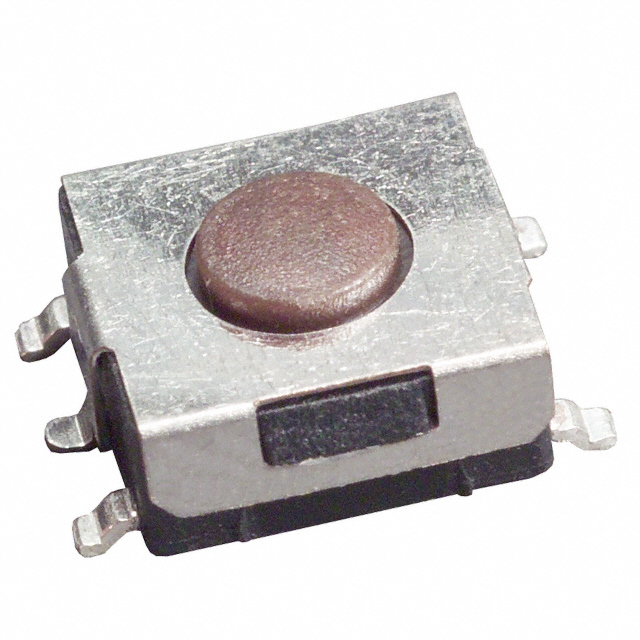

TE CONNECTIVITY 轻触开关 FSM1LPA

FSM1LPA概述

    文章:Alcoswitch FSM1LP FSM1LPA 技术手册解析

    1. 产品简介


    产品类型: Alcoswitch FSM1LP FSM1LPA 是一款低轮廓、表面贴装式(SMD)直键开关,适用于需要高可靠性的触觉反馈设计。它属于触觉开关系列,广泛应用于消费电子、工业控制、通信设备以及医疗设备等领域。
    主要功能: 该产品支持单刀单掷(SPST)电路配置,提供清晰的触觉反馈,并具有低功耗和长寿命的特点。其圆形按键设计易于操作,同时保证了产品的耐用性。
    应用领域: 此类开关广泛用于手持设备、家用电器、车载娱乐系统和各类工业控制面板中。

    2. 技术参数


    以下是关键的技术规格和性能参数:
    - 接触电流额定值: 50 mA
    - 最大操作电压: 24 VDC
    - 接触基材材料: 铜合金
    - 接触电镀材料: 银
    - 操作力: 260 克(约 9.17 盎司)
    - 按钮宽度: 2.99 毫米(0.118 英寸)
    - 按钮长度: 0.27 毫米(0.01 英寸)
    - 封装方式: 表面贴装(SMD)
    - 工作温度范围: -35°C 至 +85°C
    - 包装方式: 散装件(Loose Piece)
    - 耐焊接热能力: 能承受最高 260°C 的回流焊

    3. 产品特点和优势


    - 低轮廓设计: 产品厚度极薄,适合空间受限的设计。
    - 高可靠性: 银涂层和铜合金基材确保了卓越的导电性能和耐用性。
    - 舒适触觉反馈: 圆形按键设计提供用户友好的体验。
    - 环保合规: 符合欧盟 RoHS、REACH 和中国 RoHS 等标准,无卤素含量(BFR/CFR/PVC Free)。
    - 高性价比: 出色的机械性能和电气性能使其成为主流设计方案的理想选择。

    4. 应用案例和使用建议


    典型应用:
    - 消费电子: 智能手机、平板电脑上的物理按钮。
    - 工业设备: 测试仪器、控制面板上的小型按钮。
    - 汽车电子: 车载信息娱乐系统的快捷按钮。
    使用建议:
    1. 安装方向: 根据 PCB 设计规范,确保开关垂直安装以最大化接触面积。
    2. 防尘防水: 在高湿度或灰尘较多的环境中,可结合密封圈使用。
    3. 抗静电措施: 增加接地终端以防止静电损坏。

    5. 兼容性和支持


    兼容性:
    - 该产品可与其他标准 SMD 工具兼容,如常见的回流焊机。
    - 与相关产品如 FSM14JSMAS 和 FSM2JSMATR 系列可以配合使用,实现模块化设计。
    技术支持:
    制造商提供全球技术支持服务,可通过电话或官网联系,电话号码为 +1 800 522 6752。同时,在线资源如图纸、CAD 文件、数据手册均免费提供下载。

    6. 常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    1. 焊接后松动:
    原因: 安装过程中压力不足。
    解决方案: 增大安装工具的压力,确保开关牢固焊接。

    2. 触发失效:
    原因: 接触点污染或氧化。
    解决方案: 使用酒精清洁按钮区域,并确保良好接触。
    3. 寿命短:
    原因: 高频操作导致接触疲劳。
    解决方案: 减少开关触发频率或更换更高规格的型号。

    7. 总结和推荐


    综合评价: Alcoswitch FSM1LP FSM1LPA 以其紧凑的设计、高可靠性及广泛的兼容性在市场上脱颖而出。其低轮廓设计、银涂层接触点和高耐温能力使其非常适合现代电子产品的需求。此外,制造商提供的全面支持和严格的环保认证也增强了产品的市场竞争力。
    推荐意见: 强烈推荐此款开关用于对空间和性能要求较高的设备设计中。无论是消费级还是工业级应用,这款产品都能带来令人满意的表现。

    如果您对文中提及的其他兼容部件或具体应用有疑问,请随时联系我们获取进一步支持!

FSM1LPA参数

参数
电压额定值 -
执行器高度 3.1mm
执行器行程 250μm
机械寿命 100000Cycles
操作力 2.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
长*宽*高 6mm*6mm*3.1mm
安装方式 贴片安装
零件状态 在售
包装方式 散装

FSM1LPA厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

FSM1LPA数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 轻触开关 TE CONNECTIVITY FSM1LPA FSM1LPA数据手册

FSM1LPA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5962 ¥ 5.0077
50+ $ 0.4868 ¥ 4.0889
250+ $ 0.4437 ¥ 3.727
500+ $ 0.4259 ¥ 3.5775
1250+ $ 0.4047 ¥ 3.3999
库存: 323
起订量: 10 增量: 0
