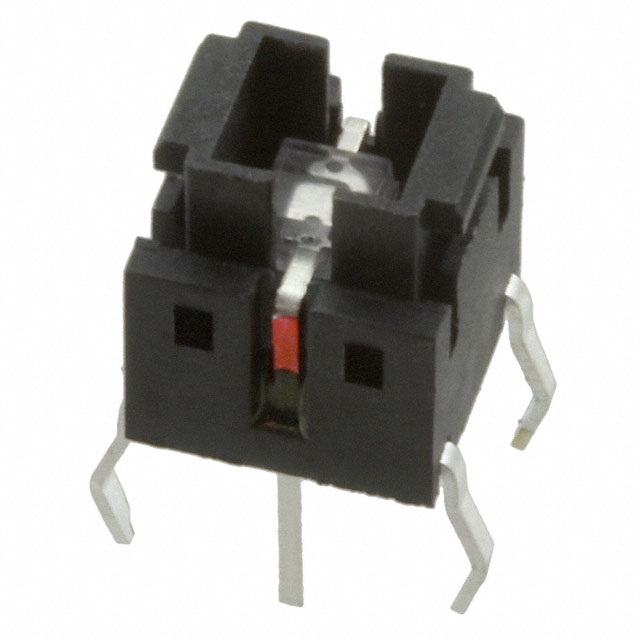

FSMIJ61AR04

产品分类: 轻触开关
厂牌: TE CONNECTIVITY
产品描述: 12V(DC) Off-Mom SPST-NO 1N 500000Cycles 50mA 200μm 通孔安装 6mm(长度)*6mm(宽度)
供应商型号: N-FSMIJ61AR04
供应商: 云汉优选
标准整包数: 75
TE CONNECTIVITY 轻触开关 FSMIJ61AR04

FSMIJ61AR04概述

    ALCOSWITCH Illuminated Tactile Switch and Cap Series

    1. 产品简介


    TE Connectivity (TE) 的ALCOSWITCH Illuminated Tactile开关系列专为轻松操作和可靠性而设计,适用于多种板载应用。此系列开关包含一个LED指示灯,提供低强度和高强度两种版本,并有八种独特的颜色选项。它们的设计寿命可达500,000次电生命周期。此外,透明盖有两种样式——圆形和方形,有五种不同的颜色可选,这些颜色与LED灯的颜色相匹配。

    2. 技术参数


    - 电气参数:
    - 电生命周期(仅按钮):100/160 GF(克力):500,000 次
    - 260/520 GF(克力):200,000 次
    - 机械参数:
    - 触点数量:1个
    - 开关功能:OFF-(ON)
    - 接触额定值:50 mA @ 12 VDC
    - 认证:
    - 符合RoHS指令2002/95/EC
    - 符合REACH标准且无铅
    - 材料:
    - 触点:不锈钢,镀银
    - 按钮:高温热塑性塑料(UL94-V0)
    - 引脚:黄铜,镀银
    - 外壳:高温热塑性塑料(UL94-V0)

    3. 产品特点和优势


    - 耐用性:开关的电生命周期最高可达500,000次。
    - 设计灵活性:低强度或高强度LED指示灯,提供8种颜色选择。
    - 节省空间:集成了超亮LED。
    - 快速装配:支持回流焊或波峰焊。
    - 易于使用:带有触觉和声音反馈。
    - 适应性强:提供广泛的触发力度选项。
    - 增强照明效果:通过按钮帽增强照明效果。
    - 便捷操作:按钮帽使开关更易操作。

    4. 应用案例和使用建议


    应用场景:
    - 工业设备
    - 建筑自动化/HVAC设备
    - 仪器仪表
    - 通信设备
    - 控制设备
    使用建议:
    - 在高可靠性需求的应用中,选择高强度LED版本。
    - 为了节省空间,考虑采用表面贴装(SMT)型号。
    - 在需要广泛触发力范围的环境中,可以选用不同GF值的产品。

    5. 兼容性和支持


    兼容性:
    - ALCOSWITCH系列开关可以与各种电子元件和设备兼容,适用于多种工业应用。
    支持和服务:
    - TE Connectivity提供全面的技术支持和售后服务,以确保产品的长期稳定运行。

    6. 常见问题与解决方案


    - 问题: 开关无法正常工作。
    - 解决方案: 检查连接是否正确,确认电源电压是否符合要求。

    - 问题: LED灯不亮。
    - 解决方案: 确认LED引脚连接无误,检查LED类型是否匹配所需。

    7. 总结和推荐


    总结:
    ALCOSWITCH Illuminated Tactile开关系列具备卓越的耐用性、设计灵活性和易于使用的特点,特别适合在工业设备、建筑自动化、通信设备等领域应用。其广泛的适用性和可靠的性能使其成为市场上的一款优质产品。
    推荐:
    鉴于其在设计灵活性、耐用性和易用性方面的优势,我们强烈推荐使用TE Connectivity的ALCOSWITCH系列开关。无论是在新项目的设计还是在现有系统的升级中,这款开关都能提供卓越的表现和可靠的支持。

FSMIJ61AR04参数

参数
操作力 1N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 12V(DC)
执行器高度 -
执行器行程 200μm
机械寿命 500000Cycles
长*宽*高 6mm(长度)*6mm(宽度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

FSMIJ61AR04厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

FSMIJ61AR04数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 轻触开关 TE CONNECTIVITY FSMIJ61AR04 FSMIJ61AR04数据手册

FSMIJ61AR04封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.8692 ¥ 7.3882
450+ $ 0.8343 ¥ 7.0916
750+ $ 0.8058 ¥ 6.8493
1125+ $ 0.7752 ¥ 6.5892
库存: 4137
起订量: 150 增量: 75
交货地:
最小起订量为:150
合计: ¥ 1108.23
