FSMIJ63AG04

产品分类: 轻触开关
厂牌: TE CONNECTIVITY
产品描述: 12V(DC) Off-Mom SPST-NO 2.6N 200000Cycles 50mA 200μm 插件 通孔安装 6mm(长度)*6mm(宽度)
供应商型号: N-FSMIJ63AG04
供应商: 云汉优选
标准整包数: 75

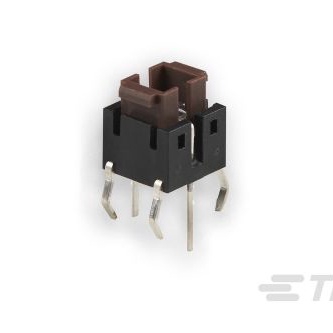

TE CONNECTIVITY 轻触开关 FSMIJ63AG04

FSMIJ63AG04概述

    ALCOSWITCH Illuminated Tactile Switch and Cap Series

    1. 产品简介


    TE Connectivity (TE) 的ALCOSWITCH Illuminated Tactile开关系列专为轻松操作和可靠性设计,适用于多种板载应用。该系列产品包含带LED指示灯的轻触开关,提供低强度和高强度两种版本,以及8种不同的颜色选项。这种紧凑型的设计可以节省空间,适合各种工业和建筑自动化设备。这些开关具有高耐用性,额定使用寿命可达50万次电寿命循环。

    2. 技术参数


    - 电气性能:电气寿命(仅限轻触开关):100/160克力 (gf)时,50万次;260/520克力 (gf)时,20万次。
    - 机械性能:单极开关,开关功能为OFF-(ON),接触额定值为50mA@12VDC。
    - 材料:接触件采用不锈钢和镀银处理,操作杆为高温热塑塑料(UL94-V0),端子为黄铜镀银,外壳为高温热塑塑料(UL94-V0)。
    - 认证:符合RoHS指令2002/95/E标准,REACH合规,无铅。
    - 安装方式:可通过通孔(THT)或表面贴装(SMT)进行安装。

    3. 产品特点和优势


    - 耐用性:开关具有高达50万次电寿命循环的耐久性,确保长期可靠使用。
    - 设计灵活性:提供低强度和高强度LED指示灯,共8种颜色选择,便于不同需求的设计。
    - 节省空间:集成了超亮LED,有效减少板上占用的空间。
    - 快速组装:适合回流焊或波峰焊工艺,加快电路板组装速度。
    - 易于使用:具有触觉和声音反馈,提升用户体验。
    - 广泛的应用范围:支持各种触发力度的选择,适应特定应用需求。
    - 增强照明效果:配色帽增强了照明区域的大小,方便识别和使用。

    4. 应用案例和使用建议


    ALCOSWITCH Illuminated Tactile开关广泛应用于工业设备、楼宇自动化/HVAC设备、仪器仪表、通信设备和控制设备等场合。例如,在一个典型的楼宇自动化系统中,这些开关可用于空调控制器面板,以提供清晰且可靠的按钮式界面。
    使用建议:
    - 在选择开关型号时,根据具体应用需求选择合适的触发力度和LED颜色。
    - 考虑安装位置的光线条件,选择合适颜色的LED和透明帽,以确保良好的可见性。
    - 使用前请确保所有连接都已正确安装,特别是对于表面贴装版本,要确保焊接质量良好。

    5. 兼容性和支持


    - 兼容性:该产品可与其他TE Connectivity品牌下的其他电子元件或设备配套使用,提供良好的兼容性。
    - 支持和服务:TE Connectivity 提供全面的技术支持和售后服务。用户可以通过访问TE官方网站或联系当地销售代表获取更多信息和技术支持。

    6. 常见问题与解决方案


    - 问题1:LED亮度不足。
    - 解决方案:检查是否选择了正确的LED类型(低强度或高强度)。如果选择了低强度LED,可以考虑更换为高强度版本。
    - 问题2:开关接触不良。
    - 解决方案:检查开关的焊接是否牢固,以及是否存在物理损坏。如需更换,应按照正确的操作程序进行。
    - 问题3:电路板上空间不足。
    - 解决方案:可以选择更加紧凑的设计或使用集成LED的版本来节省空间。

    7. 总结和推荐


    总体而言,ALCOSWITCH Illuminated Tactile开关系列以其高耐用性、灵活的设计选项和广泛的适用性,在市场上具有很强的竞争优势。其独特的功能和易于集成的特点使其成为工业设备、楼宇自动化和其他电子设备的理想选择。我们强烈推荐使用这款高性能的轻触开关,以满足各类应用需求。

FSMIJ63AG04参数

参数
开关配置 SPST-NO
电流额定值 50mA
电压额定值 12V(DC)
执行器高度 -
执行器行程 200μm
机械寿命 200000Cycles
操作力 2.6N
开关功能 Off-Mom
长*宽*高 6mm(长度)*6mm(宽度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

FSMIJ63AG04厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

FSMIJ63AG04数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 轻触开关 TE CONNECTIVITY FSMIJ63AG04 FSMIJ63AG04数据手册

FSMIJ63AG04封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.8692 ¥ 7.3882
450+ $ 0.8343 ¥ 7.0916
750+ $ 0.8058 ¥ 6.8493
1125+ $ 0.7752 ¥ 6.5892
库存: 7160
起订量: 150 增量: 75
交货地:
最小起订量为:150
合计: ¥ 1108.23
