2337232-3

产品分类: 轻触开关
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 轻触开关, 表面, 单刀单掷
供应商型号: 2234062
供应商: 海外现货
标准整包数: 2500

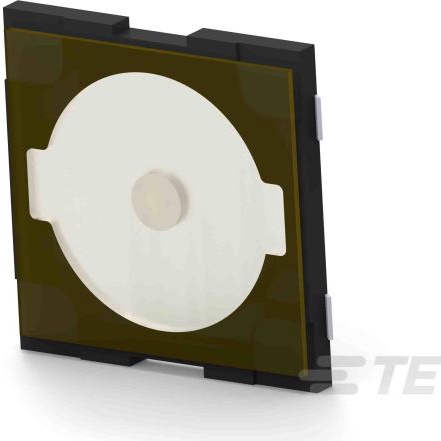

TE CONNECTIVITY 轻触开关 2337232-3

2337232-3概述

    MCSLPT Family – Low-profile Tactile Switches

    1. 产品简介


    MCSLPT家族系列由低轮廓按压开关构成,设计用于多种便携式电子产品。这些按压开关具有紧凑尺寸、低轮廓和长寿命操作等显著特征,广泛应用于智能手机、数字相机等消费电子设备。

    2. 技术参数


    - 接触额定值: 50mA,12VDC
    - 接触电阻: 最大100mΩ
    - 绝缘电阻: 最小100MΩ(500VDC)
    - 耐压强度: 300VAC(1分钟)
    - 操作力: 100±50gf,160±50gf,200±50gf,260±50gf
    - 行程: 0.20mm
    - 操作寿命: 100 & 160gf >= 1,000,000 次,200 & 260gf >= 500,000 次
    - 工作温度范围: -20°C 至 +70°C
    - 存储温度范围: -30°C 至 +80°C

    3. 产品特点和优势


    MCSLPT系列低轮廓按压开关具有以下显著特点:
    - 紧凑尺寸:适合紧凑空间需求
    - 低轮廓:适用于高度受限的应用场景
    - 长寿命操作:卓越的操作稳定性,保证长期可靠的使用
    - 接地选项:提供额外的保护和安全性

    4. 应用案例和使用建议


    MCSLPT家族低轮廓按压开关在多种便携式电子设备中得到广泛应用,例如智能手机和数码相机。使用时应注意:
    - 避免过度操作开关以防止损坏
    - 确保安装时准确对齐以确保正常运行

    5. 兼容性和支持


    MCSLPT系列支持SMT焊接安装,并通过Tab、Gull-Winged和J-Bend端子类型提供灵活性。TE Connectivity公司提供全面的技术支持和售后服务。

    6. 常见问题与解决方案


    - Q: 开关安装后出现接触不良怎么办?
    - A: 检查焊点是否有缺陷,并重新焊接。

    - Q: 如何避免开关在操作过程中变形?
    - A: 确保安装时准确对齐,并避免使用过大力量操作开关。

    7. 总结和推荐


    MCSLPT家族低轮廓按压开关是一款性能卓越的产品,具备紧凑尺寸、低轮廓和长寿命等特点,适用于各种便携式电子产品。由于其出色的稳定性和可靠性,强烈推荐在设计便携式电子产品时采用此款按压开关。如果您有任何疑问,可通过电子邮件、电话或在线聊天寻求TE Connectivity的帮助。

2337232-3参数

参数
开关配置 单刀单掷
电流额定值 -
电压额定值 -
执行器高度 -
执行器行程 -
机械寿命 -
操作力 -
开关功能 -
安装方式 贴片安装

2337232-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2337232-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 轻触开关 TE CONNECTIVITY 2337232-3 2337232-3数据手册

2337232-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
