FSM103A

产品分类: 轻触开关
厂牌: TE CONNECTIVITY
产品描述: 24V(DC) Off-Mom SPST-NO 2.6N 100000Cycles 300μm 7.28mm 通孔安装 12mm*12mm*7.28mm
供应商型号: N-FSM103A
供应商: 云汉优选
标准整包数: 400

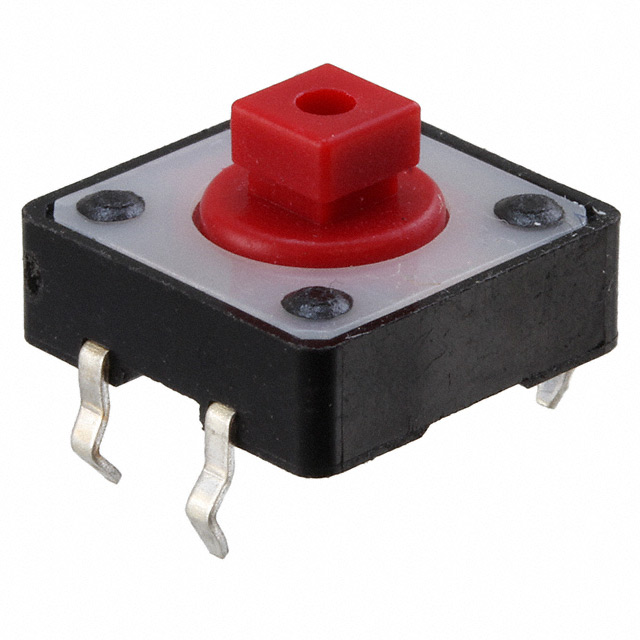

TE CONNECTIVITY 轻触开关 FSM103A

FSM103A概述


    产品简介


    FSM103A触控开关是阿尔科斯威特公司推出的一款低轮廓方形按钮开关,具有多种显著的技术特点和优势。此开关主要用于需要可靠操作的小型电子设备中,如家用电器、工业控制面板及各类电子产品。FSM103A具备银镀层触点,能够承受高达50mA的电流,且其工作电压为24 VDC,适用于广泛的应用场景。

    技术参数


    - 产品类型: 触控开关
    - 主要功能: 触觉反馈,常开(NO)配置
    - 电气特性:
    - 操作电压: 24 VDC
    - 接触电流额定值: 50 mA
    - 触点镀层材料: 银
    - 接触基材: 黄铜
    - 开关连接方式: 印刷电路板
    - 灯光显示: 无
    - 防静电接地终端: 无
    - 工作环境:
    - 工作温度范围: -35°C 至 85°C
    - 尺寸:
    - 按钮长度: 3.4 mm [0.134 英寸]
    - 按钮宽度: 2.3 mm [0.118 英寸]

    产品特点和优势


    1. 低轮廓设计: 该开关具有低轮廓设计,适合安装在空间有限的应用中。
    2. 高接触电流额定值: 能够处理50mA的电流,确保在高电流应用中稳定工作。
    3. 银镀层触点: 提高导电性能并延长使用寿命。
    4. 广泛的温度适应性: -35°C至85°C的工作温度范围使其适用于极端环境。

    应用案例和使用建议


    应用案例:
    - 家用电器: 如微波炉、洗衣机的控制面板。
    - 工业设备: 在自动控制系统中的紧急停止按钮。
    使用建议:
    - 由于其低轮廓设计,应考虑装配过程中如何保证触点不会受到过大的压力。
    - 在设计时应预留足够的空间来安装和固定该开关,以避免因机械应力导致的故障。

    兼容性和支持


    - 兼容性: 与标准印刷电路板兼容,可以通过焊接进行固定。
    - 支持和服务: 用户可拨打+1 800 522 6752获取技术支持,了解更多的安装指南和维护信息。

    常见问题与解决方案


    - 问题: 开关无法正常工作。
    - 解决方案: 检查电源是否正确连接,确认开关周围是否有异物阻碍。

    - 问题: 按钮感觉不灵敏。
    - 解决方案: 确认安装位置是否合适,检查按钮是否有明显的损坏或变形。

    总结和推荐


    综上所述,FSM103A是一款高性能、多功能且易于集成的触控开关。其独特的技术特点使其在许多应用中表现出色,特别是对空间要求较高的场合。对于需要可靠触觉反馈的用户来说,这款产品是一个值得考虑的选择。如果您正在寻找一款耐用且易于维护的开关,FSM103A将是您不错的选择。

FSM103A参数

参数
操作力 2.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 24V(DC)
执行器高度 7.28mm
执行器行程 300μm
机械寿命 100000Cycles
长*宽*高 12mm*12mm*7.28mm
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

FSM103A厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

FSM103A数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 轻触开关 TE CONNECTIVITY FSM103A FSM103A数据手册

FSM103A封装设计

查看详情并下载
Symbol
Footprint
3D Model
