1SNK508060R0000

厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 2109-1SNK508060R0000-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 接线座- Din 轨道/通道 1SNK508060R0000

1SNK508060R0000概述


    产品简介

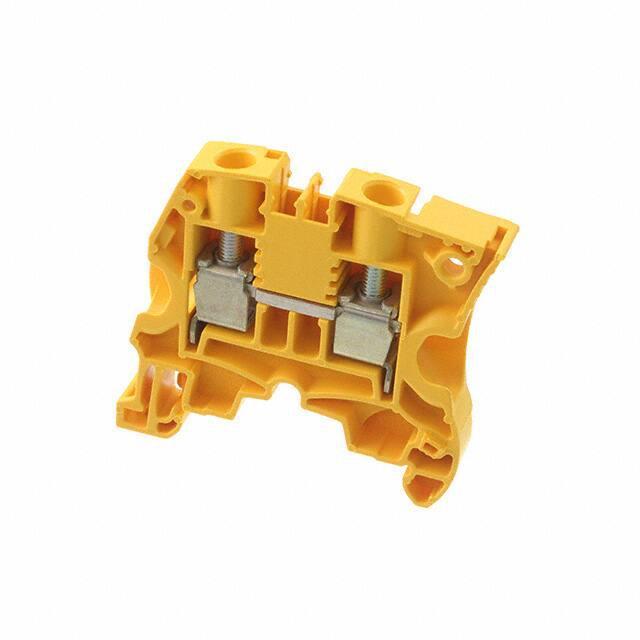

    本产品是一款ENTRELEC SNK系列的穿板式螺钉端子块,型号为1SNK508060R0000。其主要颜色为黄色,产品间距为8毫米,适合在电路板上的应用,具有良好的耐热和阻燃性能。这种终端块主要用于模块化接线端子,广泛应用于电气控制和配电系统等领域。

    技术参数


    - 产品类型:穿板式螺钉端子块(Feed-Through, Screw Clamp Terminal Block)
    - 型号:1SNK508060R0000
    - 颜色:黄色
    - 产品间距:8 mm [0.315 in]
    - 位置数:2
    - 模块化终端块类型:螺钉紧固终端块
    - 安装方式:DIN导轨安装
    - 功能:穿板式
    - 额定电流(UL):42 A
    - 额定电流(IEC):57 A
    - 电压等级(IEC):1000 V
    - 短时承受电流(1秒):1200 A
    - 绝缘电压:8000 V
    - 耐压:2200 V
    - 重量:14.1 g [0.555 oz]
    - 连接尺寸:20 – 12 AWG(双夹头每端子)
    - 安装温度范围:-5°C至40°C
    - 工作温度范围:-55°C至110°C
    - 防护等级:IP20
    - 材料:聚酰胺
    - 尺寸:长度47.3 mm,宽度47.3 mm,高度53 mm,间距8 mm

    产品特点和优势


    这款终端块采用了螺钉紧固设计,保证了连接的稳定性和可靠性。其具备优异的电气性能,额定电流高达57安培,短时承受电流可达1200安培,满足多种高电流应用场景需求。产品符合多项国际安全标准,如UL 94V-0,确保了其在高风险环境下的安全性。此外,其宽广的工作温度范围和可靠的防护等级使其能够在恶劣环境中稳定运行。

    应用案例和使用建议


    本终端块常用于工业自动化控制系统、电力分配系统及建筑布线等场合。在实际应用中,可以根据具体项目需求选择合适的产品型号,如需处理高电流情况,可以选用此款产品。使用时应注意正确的电缆接线方法,避免因接线不当造成短路或过热等问题。建议定期检查连接部位,确保端子块始终处于良好状态。

    兼容性和支持


    该产品具有良好的兼容性,可以与多种其他组件配套使用。例如,可以搭配不同的绝缘和导电配件,以实现更复杂的功能。厂商提供了详尽的技术支持和服务,如电话技术支持+1 800 522 6752,确保客户在使用过程中能够获得及时帮助。

    常见问题与解决方案


    - 问题1:如何正确安装此终端块?
    解决方案:首先确保安装面干净且平整,然后使用合适的工具将终端块固定在DIN导轨上。确保所有连接点紧密接触,没有松动。
    - 问题2:如何选择合适的电缆尺寸?
    解决方案:根据实际需要,参照产品规格表中的“主要电路容量”部分,选择合适的电缆尺寸。确保电缆规格符合要求,以保障电气性能和安全性。
    - 问题3:如何进行日常维护?
    解决方案:定期检查连接部位是否有氧化或腐蚀现象,及时清洁并重新紧固螺丝。保持端子块干燥,避免水分和灰尘侵入影响使用寿命。

    总结和推荐


    总体而言,这款ENTRELEC SNK系列的穿板式螺钉端子块以其卓越的电气性能、可靠的机械结构和广泛的应用范围成为市场的热门选择。对于需要高可靠性和大电流承载能力的应用场景,推荐使用这款终端块。同时,厂商提供的优质服务和支持也是值得信赖的优势之一。因此,无论是新项目还是升级项目,它都是一个不错的选择。

1SNK508060R0000参数

参数
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 盒装

1SNK508060R0000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1SNK508060R0000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- Din 轨道/通道 TE CONNECTIVITY 1SNK508060R0000 1SNK508060R0000数据手册
