0311126

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 分断端子, URTK/SP系列, 单层, 灰色, 螺钉端接
供应商型号: 2482121
供应商: 海外现货
标准整包数: 50

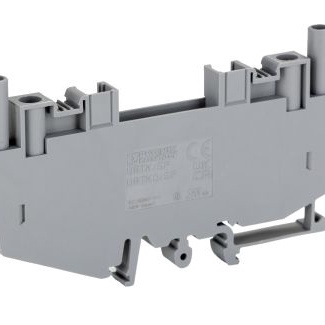

PHOENIX CONTACT 接线座- Din 轨道/通道 0311126

0311126概述


    产品简介


    本产品是一款组件终端块(Component Terminal Block),型号为URTK/SP,适用于多种电子连接场合。其主要功能是通过螺丝连接方式实现电路的稳定连接,广泛应用于工业控制、自动化设备、电力系统等领域。

    技术参数


    主要规格
    - 连接方法:螺丝连接
    - 导线截面积范围:0.5 mm² 至 10 mm² (AWG 20 至 10)
    - 颜色:灰色
    - 宽度:8.2 mm
    - 长度:99.5 mm
    - 高度:NS 35/7.5 59 mm, NS 35/15 66.5 mm, NS 32 64 mm
    - 绝缘材料:PA
    - 燃烧等级:UL 94 V0
    - 额定脉冲电压:6 kV
    - 污染程度:3级
    - 冲击电压类别:III级
    - 绝缘材料组别:I级
    - 符合标准:IEC 60947-7-1
    - 额定电流:41 A
    - 额定电压:500 V
    连接数据
    - 固体导线最小截面积:0.5 mm²
    - 固体导线最大截面积:10 mm²
    - 缠绕导线最小截面积:0.5 mm²
    - 缠绕导线最大截面积:6 mm²
    - 带塑料套管的缠绕导线最小截面积:0.5 mm²
    - 带塑料套管的缠绕导线最大截面积:6 mm²
    - 螺丝尺寸:M4
    - 螺丝拧紧扭矩:1.5 Nm 至 1.8 Nm

    产品特点和优势


    该组件终端块的主要特点是其内置的触点防护测试插座,直径为4 mm,可直接用于安全检测。此外,该终端块可以安装固定和可切换的桥接器,方便灵活的布线需求。其优异的绝缘材料和高标准的安全认证使其在高负载和恶劣环境中依然保持稳定可靠的工作性能。这款终端块的这些独特功能使得它在市场上具有较强的竞争力。

    应用案例和使用建议


    这款终端块常用于电力系统的电路连接和检测,例如,在工业自动化设备中,它可以作为电流互感器的连接端子,方便进行简单的测量测试。使用时应注意:
    - 在接线前检查导线的截面积是否符合要求。
    - 安装过程中确保导线剥皮长度正确,以避免短路。
    - 严格按照制造商的安装说明操作,确保安全和可靠性。

    兼容性和支持


    该产品支持多种安装方式,包括NS 35/7.5、NS 35/15、NS 32导轨安装。厂商提供了详尽的用户文档和支持服务,确保用户在使用过程中能够获得及时的帮助。

    常见问题与解决方案


    - 问题1:如何确定正确的导线截面积?
    - 解决方案: 查阅产品手册中的连接数据表,根据所需电流和电压选择合适的导线截面积。

    - 问题2:如何拧紧螺丝?
    - 解决方案: 使用制造商推荐的螺丝刀工具,将螺丝拧紧至1.5 Nm 至 1.8 Nm之间。
    - 问题3:如何更换桥接器?
    - 解决方案: 参考配件部分,根据需要选择适当的桥接器并按照安装指南进行更换。

    总结和推荐


    总体来说,这款URTK/SP组件终端块以其高性能、高可靠性和良好的安全性在同类产品中脱颖而出。其独特的设计和广泛的应用领域使其成为许多电气工程项目的理想选择。我们强烈推荐这款产品给那些需要高可靠性终端连接解决方案的用户。

0311126参数

参数
长*宽*高 99.5mm*8.2mm*8.2mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

0311126厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0311126数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 0311126 0311126数据手册

0311126封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 165.7138
库存: 148
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 8285.69
