1016400000

厂牌: WEIDMüLLER
产品描述: Conn Terminal Block 5 POS Screw ST T DIN Rail
供应商型号: 470-1016400000
供应商: Mouser
标准整包数: 1
WEIDMüLLER 接线座- Din 轨道/通道 1016400000

1016400000概述


    产品简介

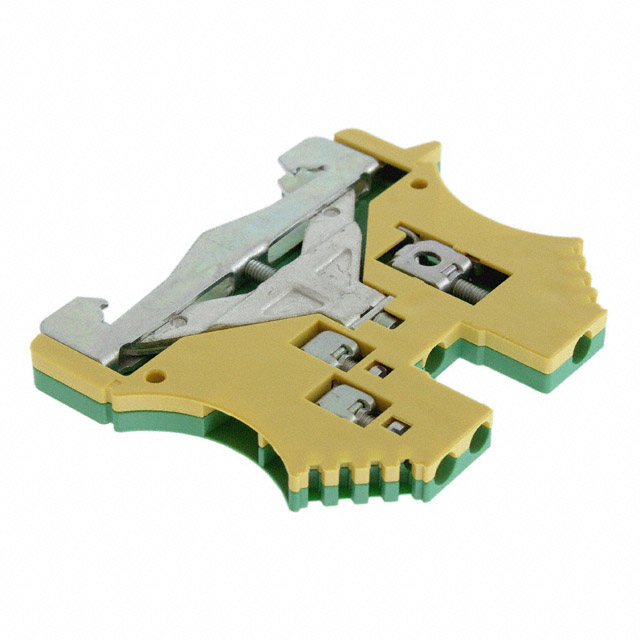

    WPE 2.5/1.5/ZR 是一款专为接地系统设计的高性能螺钉连接模块化终端产品,适用于工业电气控制及配电场合。该产品具有坚固耐用的设计,能安全可靠地连接铜导线,并支持多种规格的电缆直径(最小0.5mm²,最大4mm²)。它广泛应用于石化、采矿、化工等领域,特别适合需要满足防爆要求的工业环境。

    技术参数


    以下是WPE 2.5/1.5/ZR的主要技术参数:
    - 额定电压: 800V
    - 额定电流: 300A(对于2.5mm²导线)
    - 额定冲击耐压: 8kV
    - 绝缘材料阻燃等级: UL 94 V-0
    - 颜色: 绿黄双色(符合EN 60079-7和ATEX标准)
    - 安装方式: TS 35导轨安装
    - 适用导线范围:
    - 固体导线: 最小0.5mm²,最大4mm²
    - 绞合导线: 最小1.5mm²,最大4mm²
    - 带护套导线: 最小0.5mm²,最大2.5mm²
    - 螺钉规格: M2.5
    - 连接方向: 侧面
    - 操作温度范围: -50°C至+120°C
    - 符合标准: IEC 60947-7-2, CSA, UL, ATEX, IECEx

    产品特点和优势


    WPE 2.5/1.5/ZR 的独特之处在于其卓越的螺钉夹持能力、高可靠性以及防爆特性。其一体化设计允许用户在同一系列中选择多种规格,从而减少库存需求。此外,产品采用绿色和黄色双色标识,便于识别和遵守国际标准,提升安全性。凭借这些优势,WPE 2.5/1.5/ZR 在防爆和高要求工业环境中具备极强的竞争力。

    应用案例和使用建议


    应用案例:
    1. 石油化工行业: 在高压变电站中,作为接地终端,用于保护设备免受静电和雷击的影响。
    2. 矿井电气系统: 在潮湿、易燃环境中提供可靠的接地连接,确保操作人员的安全。
    3. 化工厂配电室: 多台设备集中布线时,可快速、安全地完成多根导线的接驳。
    使用建议:
    - 在安装过程中,严格按照规定的紧固扭矩(0.4-0.6Nm)进行操作,避免因过紧或过松导致接触不良。
    - 使用合适尺寸的电缆端头,确保导线能够完全插入终端,以达到最佳的连接效果。
    - 定期检查连接点是否有松动现象,并根据实际情况调整或更换零部件。

    兼容性和支持


    WPE 2.5/1.5/ZR 与TS 35导轨完美匹配,可与其他相同系列的终端块通用。同时,产品提供详细的安装指导文件和认证资料(如ATEX和IECEx证书),方便用户在全球范围内合规使用。此外,制造商还提供了丰富的技术支持服务,包括产品培训和技术咨询。

    常见问题与解决方案


    | 问题 | 原因 | 解决方案 |
    |
    | 导线连接不稳定 | 螺钉未紧固到位 | 检查并重新拧紧螺钉至规定扭矩 |
    | 温度过高导致终端发热 | 过载或散热不足 | 降低负载或安装散热装置 |
    | 接触电阻过高 | 导线表面氧化或连接不紧密 | 清洁导线表面并重新紧固连接 |

    总结和推荐


    总体而言,WPE 2.5/1.5/ZR是一款性能优异且适用广泛的接地终端产品。它不仅具备强大的防爆能力,还能在极端环境下保持稳定运行。因此,我们强烈推荐此产品用于对安全性和可靠性要求较高的工业场所。无论是新建项目还是改造工程,WPE 2.5/1.5/ZR 都是值得信赖的选择。

1016400000参数

参数
安装方式 螺纹安装
零件状态 在售
包装方式 散装

1016400000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1016400000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- Din 轨道/通道 WEIDMüLLER 1016400000 1016400000数据手册

1016400000封装设计

查看详情并下载
Symbol
Footprint
3D Model
