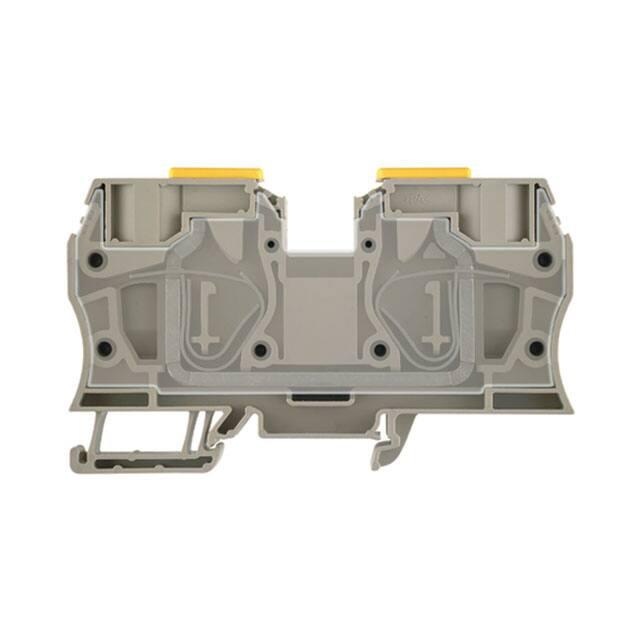

1739620000

厂牌: WEIDMüLLER
产品描述: 魏德米勒 标准DIN导轨式接线端子, ZDU系列, 单层, 棕色, 钳制端接, 125A
供应商型号: 1739620000
供应商: Master
标准整包数: 4

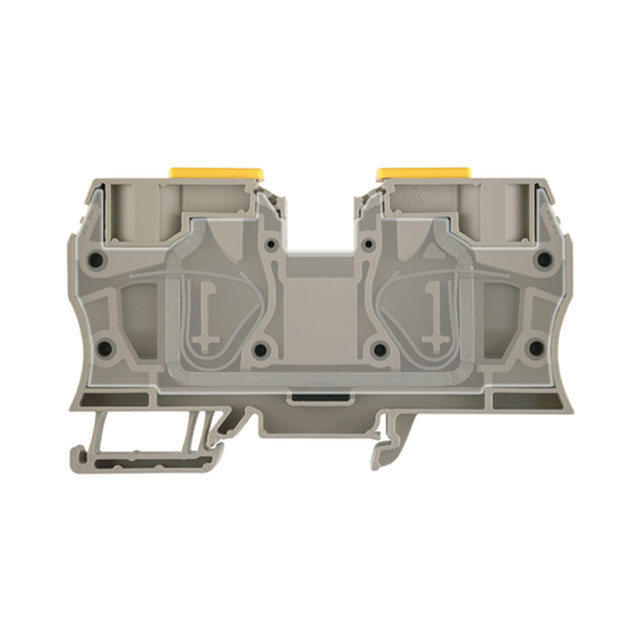

WEIDMüLLER 接线座- Din 轨道/通道 1739620000

1739620000概述


    产品简介


    ZDU 35终端是来自Weidmüller Interface GmbH & Co. KG的高品质电子元器件产品。它是一种用于导线连接的通孔终端,适用于电力传输系统中的导体连接。该终端采用弹簧连接技术(Tension clamp technology),具有卓越的灵活性和可靠性,可广泛应用于工业自动化、电力设施以及建筑自动化等领域。

    技术参数


    以下是ZDU 35终端的主要技术参数:
    - 型号:ZDU 35
    - 订购号:1739620000
    - 版本:弹簧连接,带张力夹技术,封闭型
    - 宽度:16mm(0.63英寸)
    - 高度:100.5mm(3.957英寸)
    - 深度:58.5mm(2.303英寸)
    - 重量:82.009克
    - 连续工作温度范围:-50°C至120°C
    - 最大电压:800V(ATEX认证690V,IECEx认证550V)
    - 电流承载能力:125A(ATEX认证109A,IECEx认证109A)
    - 导线横截面积:2.5 mm² 至 35 mm²
    - 剥线长度:25 mm
    - 接触类型:Tension clamp 连接
    - 绝缘等级:污染程度3
    - 冲击耐压:8kV
    - 阻燃等级:UL 94 V-0

    产品特点和优势


    ZDU 35终端具有如下特点和优势:
    - 高可靠性:采用弹簧连接技术和张力夹设计,确保在高压、高温等恶劣环境下也能稳定运行。
    - 灵活连接:支持各种导线连接方式,包括裸线和带绝缘套管的导线,且适用于不同横截面积的导线。
    - 安全环保:符合ROHS标准,环保无害。
    - 高效安装:直接安装,无需额外配件,方便快捷。

    应用案例和使用建议


    应用案例:ZDU 35终端广泛应用于工业自动化、电力系统以及建筑自动化中。例如,在电力站中,它可以连接多根高压导线,确保电力传输的稳定性和安全性。
    使用建议:为了确保最佳的连接效果和安全性,建议在安装时注意以下几点:
    - 确保连接处干净无杂质。
    - 使用合适的工具进行剥线和压接,以保证良好的电接触。
    - 定期检查连接部位,确保其处于良好状态。

    兼容性和支持


    ZDU 35终端可以与ZQV 35-10和ZQV 35-16等其他Weidmüller产品进行跨接连接,便于系统的扩展和升级。此外,Weidmüller公司还提供全面的技术支持和售后服务,确保用户能够获得及时有效的帮助。

    常见问题与解决方案


    - 问题:导线连接不稳定,易脱落。
    - 解决方案:检查导线剥线长度是否合适,确保剥线长度符合要求。必要时重新压接导线,以增强连接稳定性。
    - 问题:终端温度过高,影响使用寿命。
    - 解决方案:检查环境温度是否超出规定范围,若有必要请改进散热措施。同时检查导线横截面积是否匹配,确保电流分布均匀。

    总结和推荐


    综上所述,ZDU 35终端凭借其卓越的可靠性和广泛的适用性,在工业应用中表现优异。其出色的机械性能和安全性使其成为电力传输系统中不可或缺的一部分。强烈推荐此产品用于需要高可靠性和耐用性的工业应用场合。

1739620000参数

参数
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 散装

1739620000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1739620000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- Din 轨道/通道 WEIDMüLLER 1739620000 1739620000数据手册

1739620000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.505 ¥ 182.1474
10+ $ 19.8162 ¥ 164.7635
30+ $ 18.7514 ¥ 155.8277
50+ $ 17.7974 ¥ 147.8998
100+ $ 17.2704 ¥ 141.427
250+ $ 17.0172 ¥ 139.3535
500+ $ 16.6584 ¥ 136.4161
1000+ $ 16.6584 ¥ 136.4161
库存: 4
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 182.14
