0380560000

厂牌: WEIDMüLLER
产品描述:
供应商型号: CGC-0380560000
供应商: 海外现货
标准整包数: 1

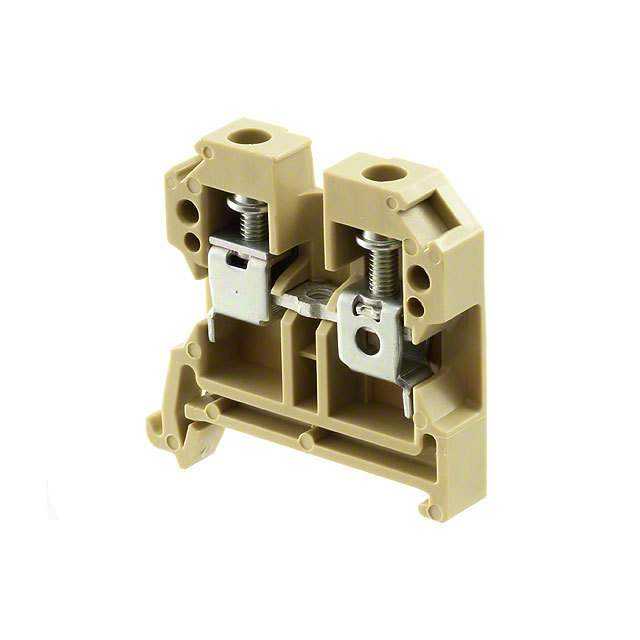

WEIDMüLLER 接线座- Din 轨道/通道 0380560000

0380560000概述

    # 产品简介:SAK系列模组化端子技术手册

    1. 产品简介


    SAK系列模组化端子是为高效连接导线设计的工业级终端解决方案。本产品适用于广泛的电气系统和自动化控制领域,尤其在高电压和大电流的应用中表现出色。SAK系列端子提供可靠稳定的接线方式,通过螺丝固定连接,确保电气连接的稳定性与长期耐用性。其广泛应用于建筑、工业制造、能源系统和交通领域。

    2. 技术参数


    | 参数 | 规格 |

    | 型号 | SAK 6/35 |
    | 导线截面范围 | 0.33 mm² 至 10 mm² |
    | 连接方向 | 侧向连接 |
    | 额定电压 | 800 V |
    | 额定电流 | 41 A |
    | 额定冲击电压 | 8 kV |
    | 绝缘材料 | 聚酰胺(Polyamide PA 6.6) |
    | 尺寸(宽×高×长) | 8 mm × 44 mm × 45 mm |
    | 推荐扭矩范围 | 0.8 至 1.6 Nm |
    备注:
    - 使用AWG 6或H07V-R10导线时,建议使用扭矩值1.4至1.6 Nm。
    - 对于AWG 8-7和AWG 8-19导线,推荐扭矩值为1.2至1.4 Nm。

    3. 产品特点和优势


    独特功能
    - 高可靠性:采用高性能聚酰胺绝缘材料,耐高温(-50°C 至 +100°C),抗冲击性强。
    - 多样化连接能力:支持多种导线类型,包括实心、绞合、带套管及双套管导线。
    - 防爆设计:获得ATEX认证,支持Ex e II标志,符合严苛的防爆要求。
    市场竞争力
    SAK系列端子以卓越的机械性能和电气特性脱颖而出,特别是在恶劣环境中仍能保持稳定连接。其紧凑设计和多功能兼容性使其成为高端电气系统的理想选择。

    4. 应用案例和使用建议


    应用场景
    - 工业控制系统:连接PLC模块或继电器板。
    - 可再生能源系统:如风力发电机电缆接线。
    - 城市轨道交通:为列车电力传输提供安全连接。
    使用建议
    - 安装时需确认安装导轨尺寸与端子TS 35的适配性。
    - 在使用双套管连接时,建议导线截面积不超过4 mm²。
    - 对于频繁操作的场景,可增加额外保护措施以延长使用寿命。

    5. 兼容性和支持


    兼容性
    - 与TS 35标准导轨完全兼容。
    - 支持与其他品牌的标准化导线连接。
    支持和服务
    制造商提供详尽的技术文档下载(如UL和CSA认证数据)。此外,可通过官方渠道获取客户支持和售后维修服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接松动 | 确保使用规定的扭矩范围拧紧螺丝。 |
    | 导线接触不良 | 检查导线是否正确插入,并确保无氧化层。 |
    | 端子过热 | 确认导线截面与端子额定值匹配,并检查安装环境。|

    7. 总结和推荐


    综合评估
    SAK系列模组化端子以其卓越的性能、坚固的结构和全面的安全特性赢得了市场的高度认可。它不仅适合常规工业应用,还能满足严苛的防爆和高电压要求。
    是否推荐
    强烈推荐。SAK系列端子在工业领域的广泛应用展示了其可靠性和经济性,尤其是在对连接稳定性要求极高的场合。对于需要高效、安全和兼容性好的电气连接解决方案,此产品无疑是最佳选择之一。

    以上是对SAK系列模组化端子的技术手册解读,希望对您的项目选型提供有价值的参考!

0380560000参数

参数
长*宽*高 45mm(长度)*8mm(高度)
安装方式 螺纹安装
零件状态 在售

0380560000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

0380560000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- Din 轨道/通道 WEIDMüLLER 0380560000 0380560000数据手册

0380560000封装设计

查看详情并下载
Symbol
Footprint
3D Model
