1021200000

厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1021200000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线座- Din 轨道/通道 1021200000

1021200000概述


    产品简介

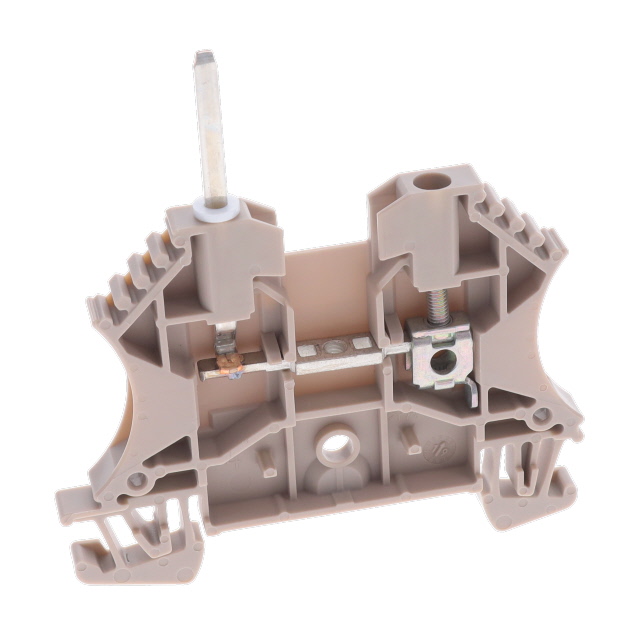

    WDU 2.5 TS SE 2.4 是一款由 Weidmüller Interface GmbH & Co. KG 生产的端子模块。该产品主要用于电气连接和布线,具有2.5平方毫米的额定截面积。W终端模块采用了“Termi-Point”技术,使其具备了卓越的导电性和机械强度。该模块广泛应用于工业自动化、建筑设施、交通运输等领域,适用于各种环境条件下的电气连接需求。

    技术参数


    - 尺寸与重量
    - 长度:60毫米
    - 宽度:5.1毫米
    - 最低版本高度:65.5毫米
    - 重量:8.2克
    - 净重:8.16克
    - 温度范围
    - 工作温度:-50°C 至 120°C
    - 储存温度:-50°C 至 120°C
    - 安装方式
    - 直接安装
    - 搭接方式:弹簧夹
    - 连接类型
    - 螺钉连接,带Termi-Point连接
    - 刀片尺寸:0.6 x 3.5毫米
    - 剥线长度:10毫米
    - 可夹持线缆(额定连接)范围:0.05平方毫米至4平方毫米
    - 螺钉:M2.5
    - 紧固扭矩范围:0.4牛米至0.8牛米
    - 电气特性
    - 额定截面积:2.5平方毫米
    - 额定电压:125伏特
    - 额定冲击耐受电压:2.5千伏
    - 额定电流:10安培
    - 标准符合:IEC 60947-7-1
    - 污染等级:3级

    产品特点和优势


    WDU 2.5 TS SE 2.4 端子模块采用硬化的钢材和高质量镀锡铜材料,确保其机械强度和优异的导电性。所有材料均符合RoHS标准,并经过当前环保标准测试。该模块具有极宽的工作温度范围,能够在恶劣环境下稳定工作。此外,其紧凑的设计使得安装方便快捷,节省空间。

    应用案例和使用建议


    该端子模块适用于多种电气应用,例如在控制柜内部进行接线时,它能够提供可靠的连接,保证电气系统的稳定运行。在安装过程中,用户需要注意剥线长度和紧固扭矩,以避免接触不良或过紧导致损坏。在多根电缆需要并联的情况下,可以使用双端子套筒以实现安全可靠的连接。

    兼容性和支持


    WDU 2.5 TS SE 2.4 支持直接安装于TS 35安装轨上,且适用于广泛的电线连接。厂商提供详细的安装指导和技术支持,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - Q: 紧固扭矩不足会导致什么问题?
    - A: 紧固扭矩不足可能导致接触不良,增加电阻,从而引起发热和电路故障。正确设置紧固扭矩可以确保良好的电气连接。
    - Q: 该模块能否用于高温环境?
    - A: 该模块可以在高达120°C的温度下连续工作,适用于多种高温应用环境。

    总结和推荐


    WDU 2.5 TS SE 2.4 是一款高质量、多功能的端子模块,非常适合工业和建筑领域的各种电气连接需求。其坚固的结构、优良的电气性能和广泛的适用性使其在市场上具有很强的竞争力。总的来说,我们强烈推荐此产品用于各种电气工程应用中。

1021200000参数

参数
安装方式 焊接安装,螺纹安装
零件状态 在售
包装方式 散装

1021200000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1021200000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- Din 轨道/通道 WEIDMüLLER 1021200000 1021200000数据手册

1021200000封装设计

查看详情并下载
Symbol
Footprint
3D Model
