0309109

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 分断端子, URTK/S-BEN 10系列, 单层, 灰色, 螺钉端接
供应商型号: 651-0309109
供应商: Mouser
标准整包数: 1

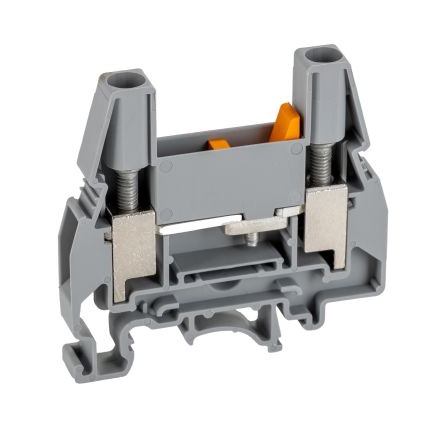

PHOENIX CONTACT 接线座- Din 轨道/通道 0309109

0309109概述

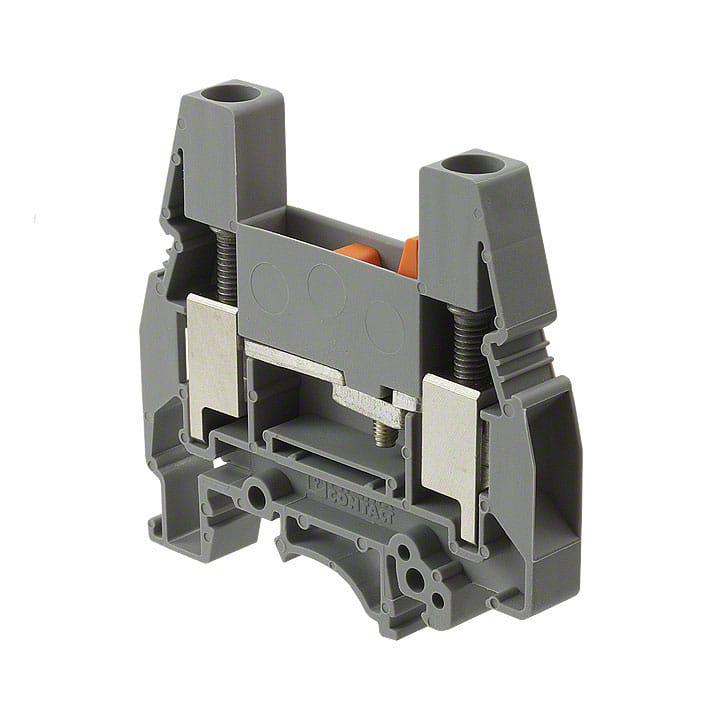

    产品概述:组件端子块URTK/S-BEN 10

    产品简介


    URTK/S-BEN 10 是一款来自Phoenix Contact的组件端子块,采用螺丝连接方式,主要用于各种工业场合的电路连接需求。此产品广泛应用于电流互感器的二次回路中,允许清晰便捷的测试操作。它支持的导线截面积范围为0.5 mm² 至 16 mm²(AWG 20至8),并且提供灰色的颜色选择。安装方式多样,支持NS 35/7.5、NS 35/15和NS 32型DIN导轨安装。

    技术参数


    - 尺寸:长度61 mm,宽度8.2 mm
    - 额定电压:500V(最高可达600V)
    - 额定电流:57A
    - 污染等级:3级
    - 绝缘材料:聚酰胺(PA),具有良好的耐热性和阻燃性能(UL 94 V2认证)
    - 连接方式:螺丝压接,适用多种规格导线
    - 工作温度:-40°C至+70°C
    产品特点与优势
    URTK/S-BEN 10具备易于操作和维护的特点,其独特的设计使得电流互感器二次回路的测试变得简单而直观。此外,双侧配备的测试插座不仅便于连接测试设备,还可以实现相邻端子间的切换,提高了系统的灵活性与可靠性。产品符合多项国际标准如IEC 60947-7-1,确保了广泛的适用性和安全性。
    应用案例与使用建议
    该产品非常适合用于电力系统中的保护装置、测量仪表等需要频繁进行校验和调试的应用场景。对于初次使用者,建议按照说明书正确安装,并定期检查连接处是否牢固以保障长期稳定的运行状态。另外,在选择合适附件时需考虑具体应用场景的需求,比如不同材质和厚度的DIN导轨以及相应的标记系统。
    兼容性与支持
    URTK/S-BEN 10能够很好地与其他标准DIN导轨配件配合使用,包括但不限于不同规格的铝制或钢制未穿孔及穿孔导轨。Phoenix Contact提供了全面的技术文档和支持服务,包括在线帮助中心、培训课程和技术咨询热线,帮助客户解决任何可能遇到的问题。
    常见问题解答
    1. 如何确定正确的导线截面积?
    确保所选导线的最大载流量不超过端子块的额定电流值,同时考虑到实际工作环境下的温升情况。
    2. 如果发现接触不良怎么办?
    检查螺丝是否有松动现象,必要时重新紧固直至达到规定的扭矩范围(1.5 Nm至1.8 Nm之间)。
    3. 能否直接用水清洗端子块表面吗?
    不建议这样做,应采用干布擦拭干净即可避免损坏表面涂层影响使用寿命。
    总结与推荐
    综上所述,URTK/S-BEN 10凭借其卓越的设计理念、可靠的质量保证以及广泛的应用前景成为众多专业用户的理想选择之一。如果您正在寻找一款高性能且易于管理的专业级终端连接解决方案,那么这款产品无疑是一个值得信赖的好伙伴!强烈推荐给那些重视效率与安全性的专业人士们。

0309109参数

参数
长*宽*高 61mm(长度)*8.2mm(宽度)
安装方式 螺纹安装
零件状态 在售
包装方式 散装

0309109厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0309109数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 0309109 0309109数据手册

0309109封装设计

查看详情并下载
Symbol
Footprint
3D Model
