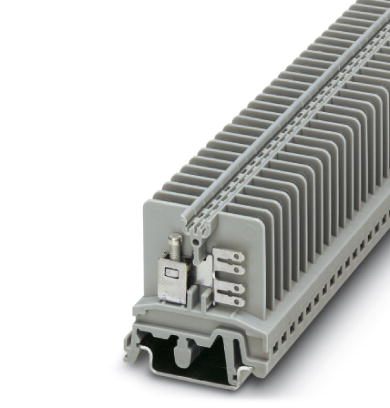

0270018

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 直通式接线端子 , USK 4-FSR(4-2.8-0.8)系列, 单层, 灰色, 螺钉拧紧端接
供应商型号: Q-0270018
供应商: 期货订购
标准整包数: 50

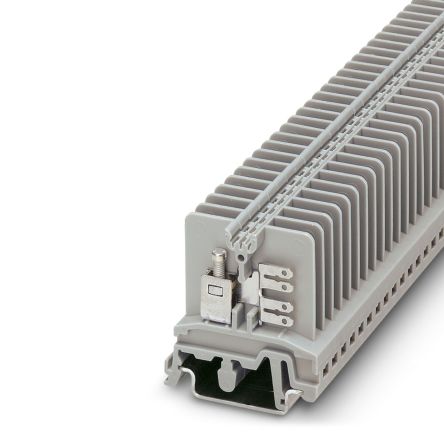

PHOENIX CONTACT 接线座- Din 轨道/通道 0270018

0270018概述

    直通式接线端子 USK 4-FSR(4-2,8-0,8) 技术手册解析

    产品简介


    直通式接线端子是一种用于连接电线的电子元件,广泛应用于各种工业自动化系统、电力配电装置及建筑电气控制系统等领域。本次解析的产品型号为USK 4-FSR(4-2,8-0,8),以其高性能、高可靠性和广泛的适用性而著称。

    技术参数


    1. 基本参数
    - 连接方式:螺钉连接、滑插连接技术
    - 额定横截面:4 mm²
    - 最大横截面:4 mm²
    - 最小横截面:0.2 mm²
    - 额定电压:800 V
    - 额定电流:32 A
    - 阻燃等级:UL 94 V2
    - 工作温度范围:-25°C 至 +70°C
    - 绝缘材料:PA
    - 包装单位:50 STK
    - 外形尺寸:宽度6.2 mm,长度42.5 mm,高度(NS 35/7.5)45.5 mm,高度(NS 35/15)53 mm,高度(NS 32)50.5 mm
    2. 其他电气特性
    - 塞规:A3
    - 刚性导线最小横截面:0.2 mm²
    - 刚性导线最大横截面:4 mm²
    - 最大负载电流:32 A (当连接截面积为4 mm²的导线时)
    - 最大紧固扭矩:0.8 Nm
    - 最小紧固扭矩:0.6 Nm
    - 额定浪涌电压:8 kV

    产品特点和优势


    1. 螺钉连接与滑插连接技术
    - 采用先进的螺钉连接技术,确保可靠的电气连接,同时具有较高的防震和防松动能力。
    - 滑插连接技术使得安装过程简便快捷,减少人工成本。
    2. 高阻燃等级
    - 产品通过UL 94 V2阻燃测试,有效提高系统的安全性。
    3. 宽广的工作温度范围
    - 在极端环境条件下仍能保持良好的性能,适应性更强。

    应用案例和使用建议


    应用案例
    该接线端子常用于工业自动化控制系统,例如电机控制、继电器控制和传感器信号传输等场景。
    使用建议
    - 使用配套工具如螺丝刀进行正确的拧紧操作,以保证最佳连接效果。
    - 在安装过程中,根据具体的应用环境选择合适的导线横截面,避免过载情况发生。

    兼容性和支持


    - 该接线端子适用于DIN导轨NS 35/7.5、NS 35/15和NS 32的安装方式。
    - 厂商提供全面的技术支持和售后服务,包括详细的用户手册和技术咨询等服务。

    常见问题与解决方案


    1. 问题:连接处松动
    - 解决方案:重新调整螺丝刀,按要求拧紧螺丝。

    2. 问题:连接电流不稳定
    - 解决方案:检查导线连接是否牢固,确保没有氧化或损坏。

    3. 问题:接线端子表面有磨损或损伤
    - 解决方案:及时更换新的接线端子,避免安全隐患。

    总结和推荐


    综合评估
    USK 4-FSR(4-2,8-0,8)直通式接线端子凭借其卓越的性能、稳固的连接方式和广泛的应用场景,成为工业自动化领域不可或缺的重要组件。对于需要高效、稳定连接的工程项目而言,它是一个非常值得推荐的选择。强烈推荐在各种复杂且对安全性和可靠性要求高的环境中使用。

0270018参数

参数
长*宽*高 42.5mm(长度)*6.2mm(宽度)
安装方式 螺纹安装
零件状态 在售
包装方式 散装

0270018厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0270018数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 0270018 0270018数据手册

0270018封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 11.7181
500+ ¥ 11.6144
库存: 5000
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 585.9
