1SNK705711R0000

厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 3464185
供应商: 海外现货
标准整包数: 1

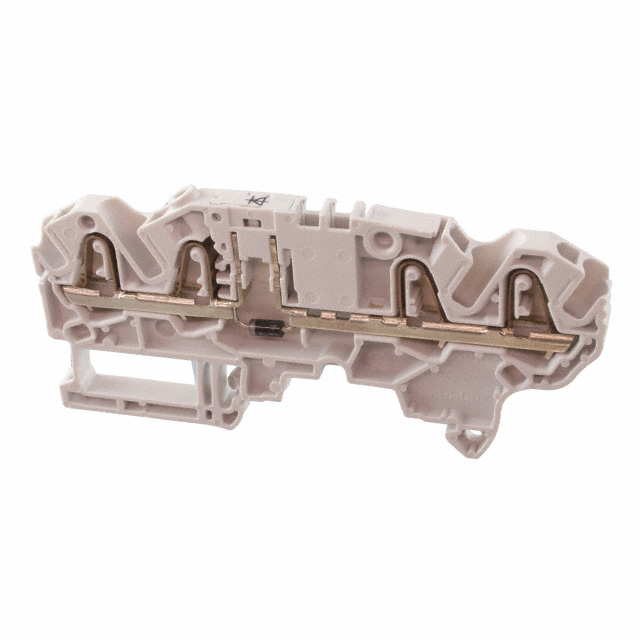

TE CONNECTIVITY 接线座- Din 轨道/通道 1SNK705711R0000

1SNK705711R0000概述


    产品简介


    基本介绍
    ENTRELEC的1SNK705711R0000是一款PI-Spring型模块化终端块,主要用于连接电子元件。它的主要功能是作为组件载体,能够稳定且可靠地固定各种导线和其他电子组件。这种类型的终端块广泛应用于工业自动化、建筑布线、机械设备以及任何需要高可靠性连接的地方。

    技术参数


    电气特性
    - 操作电压(UL和CSA):300 V(最大)
    - 电流等级(CSA):1 A
    - 功率损耗:0.032 W
    - 电压等级(IEC):630 V
    - 电流等级(UL):1 A
    - 电流等级(IEC):1 A
    物理特性
    - 产品重量:10.91克
    - 产品尺寸:长度和深度均为42.19毫米,高度为86.1毫米
    - 主电路容量:
    - 硬导线:0.2 – 4 mm²
    - 两极套管:0.22 – 0.5 mm²
    - 非绝缘套管:0.22 – 2.5 mm²
    - 绝缘套管:26 – 14 AWG
    - 弯曲导线:0.22 – 2.5 mm²
    - 工具尺寸:3.5毫米
    使用条件
    - 安装温度范围:-5°C至40°C
    - 工作温度范围:-55°C至110°C

    产品特点和优势


    独特功能
    1. 易于安装:适用于标准DIN导轨,安装简便快捷。
    2. 可靠的连接:采用PI-Spring设计,能够提供稳定的电连接。
    3. 高适应性:支持多种线径和材料的导线连接,如硬导线、弯导线、带套管导线等。
    市场竞争力
    - 高可靠性:满足UL和CSA认证要求,保证了产品的可靠性和安全性。
    - 宽温度范围:能够在极端环境下工作,适用于工业控制和户外设备。

    应用案例和使用建议


    应用场景
    - 工业自动化:适用于工业生产线上的信号传输和电源连接。
    - 建筑布线:用于配电系统中的终端连接。
    - 机械设备:适用于各种机械设备的接线端子。
    使用建议
    - 在进行接线操作前,确保导线规格符合该终端块的设计要求。
    - 注意保持清洁,避免灰尘或腐蚀物影响连接效果。
    - 定期检查和维护,确保长期稳定的连接性能。

    兼容性和支持


    兼容性
    - 该产品可与其他ENTRELEC的同类模块化终端块兼容,方便用户根据需求灵活选择。
    支持和维护
    - 如需技术支持,可拨打+1 800 522 6752联系ENTRELEC的客户服务部门。
    - 更多产品文档和CAD模型可在官网下载。

    常见问题与解决方案


    1. 问题:接线不稳定。
    - 解决办法:检查导线是否正确插入,确认弹簧夹已完全锁紧。
    2. 问题:导线松动。
    - 解决办法:重新固定导线,必要时更换新的弹簧夹。
    3. 问题:安装困难。
    - 解决办法:确保导轨安装位置正确,按照说明书指引安装。

    总结和推荐


    综合评估
    ENTRELEC的1SNK705711R0000 PI-Spring模块化终端块以其可靠性、灵活性和广泛应用领域脱颖而出。其出色的电气性能和稳定的机械结构使其成为工业应用中的理想选择。此外,良好的客户支持和服务也为用户提供了更多的保障。
    推荐
    强烈推荐给需要高可靠性连接的工业用户和设备制造商。无论是新项目还是设备升级,这款终端块都能提供卓越的性能和用户体验。

1SNK705711R0000参数

参数
长*宽*高 42.19mm(长度)*42.19mm(高度)
安装方式 DIN导轨安装,弹簧安装,推入式
应用等级 工业级
零件状态 在售
包装方式 盒装
