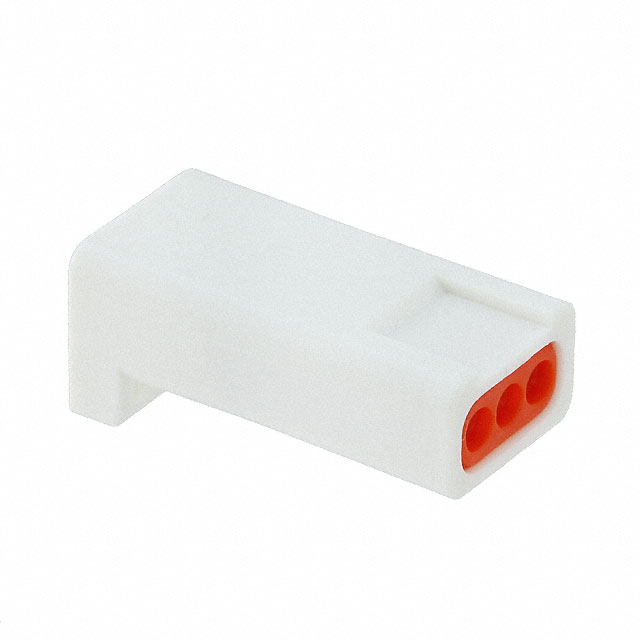

1-2834075-3

产品分类: 固态照明连接器
厂牌: TE CONNECTIVITY
产品描述: 微型系列插座 - IP67 级连接器,能适应严苛环境。一种节省空间的解决方案,有两到三种位置结构。按压释放型弹簧闩可确保连接器接合牢靠。
供应商型号: 1-2834075-3
供应商: 云汉优选
标准整包数: 864
TE CONNECTIVITY 固态照明连接器 1-2834075-3

1-2834075-3概述

    SLIMSEAL CONNECTOR MINIATURE SERIES 技术手册

    产品简介


    TE Connectivity(TE)的SlimSeal连接器微型系列是一款防尘防水、IP67等级的连接系统,适用于户外照明及其他高湿度应用场合。此系列产品可应用于线到板及线到线的连接场景,设计紧凑,且有两孔和三孔两种配置可供选择。凭借坚固的按压式弹簧锁扣设计,确保连接器的稳定对接。此外,不同颜色的设计使识别更加容易,并为设计提供了灵活性。

    技术参数


    - 电气规格
    - 电流容量:18 AWG - 20 AWG:5A最大值;22 AWG:3A最大值
    - 电压等级:线到板:250VAC最大值;线到线:400VAC最大值
    - 绝缘耐压等级:线到板:1500VAC;线到线:1800VAC
    - 机械规格
    - 工作温度范围:-40°C至+105°C
    - 耐久性:30次循环
    - 防水等级:IP67
    - 材料
    - 外壳:液晶聚合物(LCP),UL 94 V-0
    - 接触点:镀锡铜合金
    - 密封件:橡胶
    - 认证
    - UL1977批准

    产品特点和优势


    SlimSeal连接器微型系列的主要特点是其节省PCB空间的紧凑设计,适用于户外照明和其他高湿度应用的防尘防水特性,正向锁定防止意外断开,预组装密封圈减少装配时间。

    应用案例和使用建议


    SlimSeal连接器微型系列广泛应用于多个领域,如户外照明、数字标牌、停车场、公共交通站、商业制冷照明、厨房电器、暖通空调设备、通信系统、安全设施和拖车照明等。为了更好地利用这些连接器,我们建议在高温环境下使用时特别注意其温度范围,以确保连接器的稳定性和可靠性。

    兼容性和支持


    SlimSeal连接器微型系列兼容各种颜色和配置的选择,方便客户根据具体需求进行选择。TE提供详细的安装指导和技术支持,以确保用户能够正确和高效地安装和使用这些连接器。

    常见问题与解决方案


    - Q: 连接器无法正确锁定怎么办?
    - A: 检查连接器是否按照说明正确安装。尝试重新压入弹簧锁扣,确保连接器对准并牢固连接。
    - Q: 连接器如何处理高温环境下的使用?
    - A: 确认连接器的工作温度范围在-40°C至+105°C之间。如果超出此范围,建议采取额外的散热措施。

    总结和推荐


    综上所述,SlimSeal连接器微型系列具备高性能和多功能,适用于各种恶劣环境的应用。其紧凑的设计和高效的防护特性使其在市场上具有很高的竞争力。考虑到其在多领域应用的广泛性和良好的技术支持,我们强烈推荐此系列产品。

1-2834075-3参数

参数
长*宽*高 21.4mm*10.4mm*8.75mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘,袋装

1-2834075-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-2834075-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 固态照明连接器 TE CONNECTIVITY 1-2834075-3 1-2834075-3数据手册

1-2834075-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
