293654-1

产品分类: 固态照明连接器
厂牌: TE CONNECTIVITY

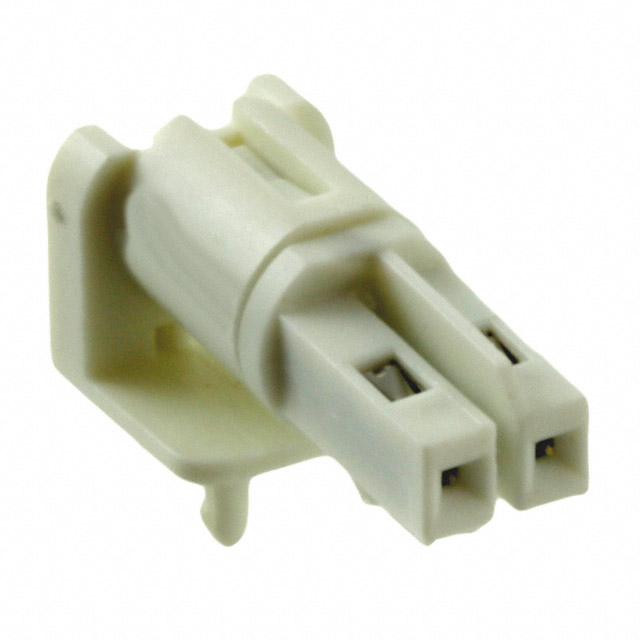

产品描述: Conn Power F 2 POS 4.2mm Solder RA Thru-Hole 2 Terminal 1 Port Box
供应商型号: N-293654-1
供应商: 云汉优选
标准整包数: 1

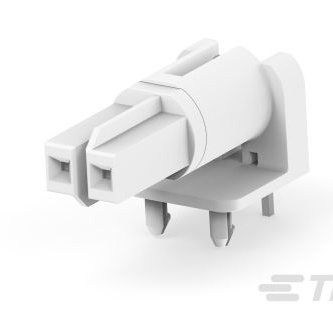

TE CONNECTIVITY 固态照明连接器 293654-1

293654-1概述

    电子元器件产品技术手册

    1. 产品简介


    本手册介绍了TE Connectivity品牌的多款低电压(Low Voltage, LV)和高电压(High Voltage, HV)连接器,具体型号包括LV-2、HV-5、HV-3、HV-2和HV-4。这些连接器主要用于电气连接,适用于不同电压等级的电路板设计。其中,LV-2适用于42V直流电系统,而HV系列则适用于125V交流电系统。

    2. 技术参数


    以下是各型号连接器的技术规格和性能参数:
    | 型号 | 额定电压 | 尺寸(mm) | 角度 | 材料 | 插针数 |
    |
    | LV-2 | 42V DC | 21.9 x 9.7 x 7.5 | 90° | PBT | 2 |
    | HV-5 | 125V AC | - | - | - | - |
    | HV-3 | 125V AC | - | - | - | - |
    | HV-2 | 125V AC | - | - | - | - |
    | HV-4 | 125V AC | - | - | - | - |
    注:部分尺寸和插针数因未提供完整信息暂未列出。

    3. 产品特点和优势


    - 高可靠性:连接器采用特殊合金材料,确保在高电压下仍能保持稳定性能。
    - 易于安装:所有连接器均为90度角版本,便于印刷电路板上的安装布局。
    - 广泛适用性:低电压和高电压系列分别适用于不同的电压需求,覆盖更广泛的市场范围。

    4. 应用案例和使用建议


    这些连接器常用于需要可靠电气连接的应用场景,例如工业自动化、汽车电子、通信设备等。根据手册中的典型应用案例,推荐在以下情况下使用:
    - 工业自动化:选择LV-2型号以应对42V直流电系统。
    - 通信设备:根据设备的具体电压需求选择HV系列型号,确保系统的安全运行。
    使用建议:
    - 在进行电路板设计时,要确保连接器位置和方向正确,以便于后续的装配和调试。
    - 考虑到环境因素(如温度、湿度),选择合适的材料和规格。

    5. 兼容性和支持


    这些连接器适用于多种标准印刷电路板,且制造商提供了详细的装配指南和技术支持服务。客户可以联系TE Connectivity的技术支持团队获取更多帮助。

    6. 常见问题与解决方案


    1. 问题:连接器插入困难。
    解决方案:检查连接器和插座的尺寸和公差是否符合标准要求,必要时重新安装。
    2. 问题:接触不良。
    解决方案:确认连接器的焊接质量和插针表面处理情况,避免氧化或腐蚀导致接触不良。

    7. 总结和推荐


    综上所述,TE Connectivity提供的这些连接器具有高可靠性、易安装等特点,在多种应用环境中表现出色。强烈推荐在涉及高电压或特殊电压需求的场合使用这些连接器,以确保系统运行的稳定性与安全性。

293654-1参数

参数
长*宽*高 21.9mm*9.7mm*9.9mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

293654-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

293654-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 固态照明连接器 TE CONNECTIVITY 293654-1 293654-1数据手册

293654-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
45+ $ 2.385 ¥ 20.2725
150+ $ 2.2763 ¥ 19.3486
250+ $ 2.2134 ¥ 18.8139
450+ $ 2.1726 ¥ 18.4671
500+ $ 2.1318 ¥ 18.1203
1000+ $ 1.8768 ¥ 15.9528
库存: 2900
起订量: 45 增量: 1
交货地:
最小起订量为:45
合计: ¥ 912.26
