4-2213818-3

产品分类: 轻触开关
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: Q-4-2213818-3
供应商: 期货订购
标准整包数: 1050

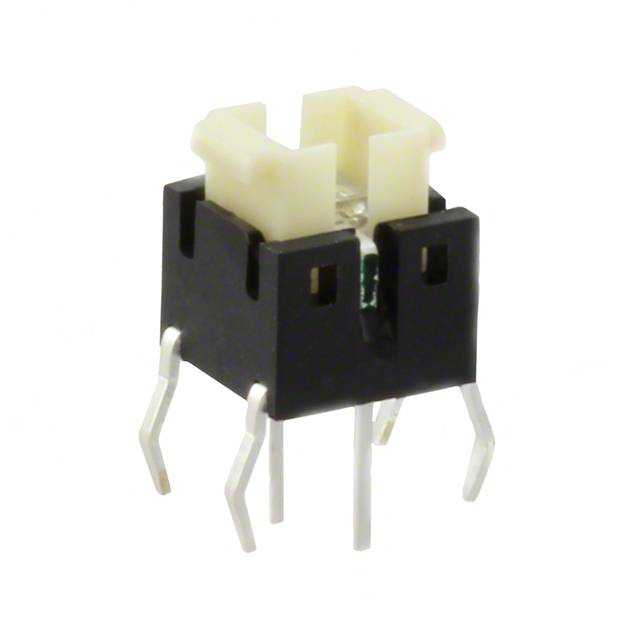

TE CONNECTIVITY 轻触开关 4-2213818-3

4-2213818-3概述

    ALCOSWITCH Illuminated Tactile Switch and Cap Series

    1. 产品简介


    TE Connectivity(TE)的ALCOSWITCH系列是一款集成了LED指示灯的轻触开关,适用于多种板载应用。此系列产品设计用于轻松操作和高可靠性,具有耐用性和多功能性,特别适合需要明亮照明界面的按钮式开关。主要功能包括集成的高亮度LED、可选的低或高亮度LED指示器,以及八种独特的颜色选择。适用于工业设备、楼宇自动化/HVAC设备、仪器仪表、通信设备和控制设备等多种应用场合。

    2. 技术参数


    - 电气参数:电气寿命(仅限按压)为100/160克力时可达500,000次循环,260/520克力时可达200,000次循环。
    - 机械参数:单极、OFF-(ON)开关功能、额定接触电流为50mA@12VDC。
    - 材料:触点由不锈钢银镀层制成,按钮采用高温热塑塑料(UL94-V0),端子为黄铜银镀层,外壳为高温热塑塑料(UL94-V0)。
    - 认证标准:符合RoHS指令2002/95/E和REACH标准,无铅。

    3. 产品特点和优势


    - 耐用性:开关经测试可达到高达500,000次电气寿命循环。
    - 设计灵活性:提供低或高亮度LED指示器,以及八种颜色选项。
    - 节省空间:集成的超亮LED可以减少PCB空间占用。
    - 快速组装:兼容回流焊和波峰焊设计,便于快速组装。
    - 易用性:通过触觉和听觉反馈,提供用户友好的体验。
    - 适应性强:提供广泛的触发力度,以适应不同的应用场景。

    4. 应用案例和使用建议


    - 工业设备:适用于机器人的控制面板,例如紧急停止按钮或模式切换开关。
    - 楼宇自动化/HVAC设备:可用于HVAC系统的控制面板,例如温度调节或模式切换。
    - 通信设备:适用于电信设备中的各种控制接口。
    - 仪器仪表:如医疗设备、汽车仪表盘等,确保清晰的视觉反馈。
    使用建议:
    - 根据具体的应用需求选择合适的触发力度。
    - 确保LED指示器的颜色与应用界面颜色协调一致。
    - 在组装过程中,注意焊接温度和时间以确保良好的电气连接。

    5. 兼容性和支持


    - 兼容性:ALCOSWITCH系列支持通过孔安装(THT)和表面贴装技术(SMT),兼容大多数PCB布局设计。
    - 支持和维护:TE提供详尽的产品文档和在线技术支持。如有任何疑问或问题,可以联系当地的客户服务热线进行咨询。

    6. 常见问题与解决方案


    1. 问题:安装后开关不工作。
    - 解决方案:检查焊接点是否有良好的电气连接,确认接线无误。
    2. 问题:LED灯不亮。
    - 解决方案:检查LED灯的工作电压是否正确,确保LED驱动电路无故障。
    3. 问题:触发力度过小或过大。
    - 解决方案:根据具体应用选择合适的触发力度配置,参考产品型号表中的参数选择合适型号。

    7. 总结和推荐


    总体而言,ALCOSWITCH系列提供了高度可靠的轻触开关解决方案,广泛应用于多个行业。它具备耐用性、设计灵活性、易于使用的特点,且与多种应用兼容,是市场上同类产品的佼佼者。强烈推荐在需要高可靠性和良好视觉反馈的应用中使用。
    以上是关于TE Connectivity ALCOSWITCH系列产品的全面介绍和技术指南,希望能帮助您更好地了解并使用该系列产品。

4-2213818-3参数

参数
开关功能 -
开关配置 -
电流额定值 -
电压额定值 -
执行器高度 -
执行器行程 -
机械寿命 -
操作力 -

4-2213818-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-2213818-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 轻触开关 TE CONNECTIVITY 4-2213818-3 4-2213818-3数据手册

4-2213818-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1050+ $ 1.425 ¥ 11.685
10500+ $ 1.3375 ¥ 10.9675
21000+ $ 1.25 ¥ 10.25
52500+ $ 1.15 ¥ 9.43
库存: 105000
起订量: 1050 增量: 1050
交货地:
最小起订量为:1050
合计: ¥ 12269.25
