1SNK506230R0000

厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-1SNK506230R0000
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 接线座- Din 轨道/通道 1SNK506230R0000

1SNK506230R0000概述

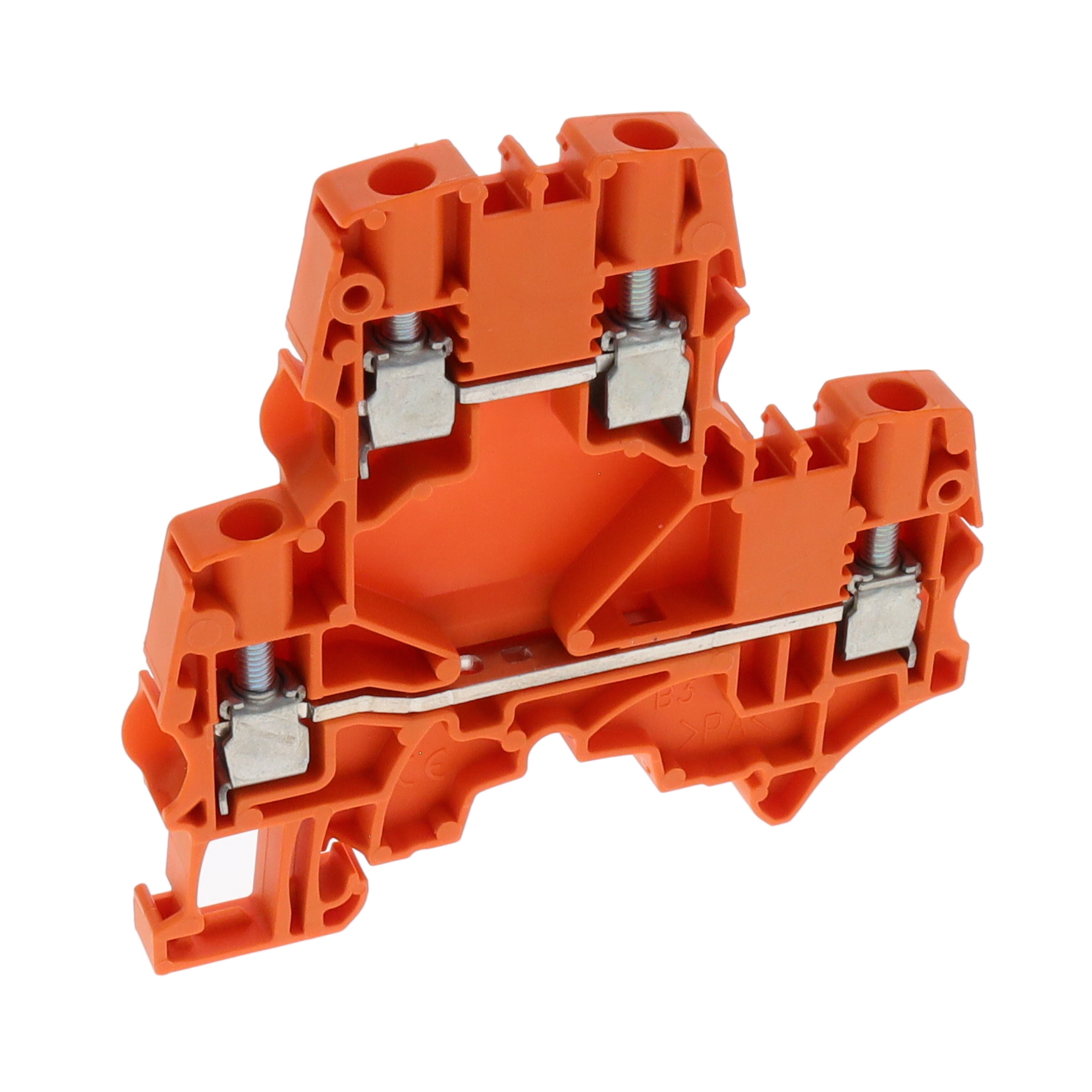

    ENTRELEC SNK1SNK506230R0000 Feed-Through, Screw Clamp Terminal Block

    产品简介


    ENTRELEC SNK1SNK506230R0000是一款模块化终端块,属于馈通型螺钉夹紧式接线端子。该产品广泛应用于需要高效和可靠的电连接的应用场景,如工业控制、自动化系统、通信设备和电源管理系统。这款4位终端块采用橙色设计,配备6毫米间距,提供优异的电气性能和机械稳定性。

    技术参数


    基本规格
    - 产品型号:ENTRELEC SNK1SNK506230R0000
    - 位置数量:4个
    - 产品间距:6毫米(0.236英寸)
    - 主要颜色:橙色
    - 安装方式:DIN导轨安装
    - 材质:聚酰胺
    电气特性
    - 冲击耐压:8000伏(IEC)
    - 额定电流:30安培(CSA),40安培(IEC)
    - 瞬时耐受电流:720安培@1秒
    - 电压等级:800伏(IEC),300伏(UL & CSA)
    机械特性
    - 重量:18.4克(0.724盎司)
    - 尺寸:长度65.5毫米(2.58英寸),宽度6毫米(0.236英寸),高度70.4毫米
    - 适用导线范围:0.22-4平方毫米非绝缘套管,24-12 AWG绝缘套管
    - 剥线长度:10毫米(0.394英寸)

    产品特点和优势


    - 耐用性高:采用聚酰胺材料,具有优良的耐高温和抗老化性能。
    - 高电流处理能力:额定电流达到30安培,满足大部分工业应用的需求。
    - 可靠连接:通过螺钉夹紧方式确保稳定的电气连接。
    - 宽温度适应性:操作温度范围为-55至110摄氏度,适合极端环境条件下的使用。

    应用案例和使用建议


    应用案例
    ENTRELEC SNK1SNK506230R0000终端块被广泛应用于各种工业控制系统中。例如,在自动化生产线上,它能够高效连接各种传感器和执行器,确保系统的稳定运行。此外,该终端块还适用于配电柜内电缆的终端连接。
    使用建议
    - 在安装前,确保所有连接导线的剥线长度符合要求。
    - 定期检查接线端子的紧固情况,确保电气连接的可靠性。
    - 考虑到高电流处理能力,安装时应注意散热问题,避免因过热导致的安全隐患。

    兼容性和支持


    ENTRELEC SNK1SNK506230R0000终端块可与其他符合标准的导线附件配合使用,如绝缘套管、柔性导线等。如果用户需要技术支持,可以拨打免费电话+1 800 522 6752。制造商还提供了详尽的产品文档和技术支持服务,确保用户能够在安装和维护过程中得到充分的帮助。

    常见问题与解决方案


    问题一:如何正确剥线以确保连接质量?
    - 解决方案:严格按照产品手册中的指导进行剥线,通常剥线长度为10毫米。确保剥线后导线芯无损坏,并正确安装绝缘套管。
    问题二:终端块发热严重,应该如何处理?
    - 解决方案:首先检查是否有过载情况发生,确认电流未超过额定值。如果无误,则需检查接线端子是否紧固,确保良好的电气接触。必要时,增加散热措施,如加装散热片。

    总结和推荐


    ENTRELEC SNK1SNK506230R0000是一款高性能的馈通型螺钉夹紧式终端块,具有广泛的适用性和优秀的电气性能。在工业控制和自动化应用中表现出色,是一款值得信赖的产品。建议用户在选择此类终端块时,结合具体应用场景的要求,选择合适的型号以确保最佳性能和可靠性。总体而言,推荐使用ENTRELEC SNK1SNK506230R0000作为工业电气系统的连接解决方案。

1SNK506230R0000参数

参数
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 盒装

1SNK506230R0000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1SNK506230R0000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- Din 轨道/通道 TE CONNECTIVITY 1SNK506230R0000 1SNK506230R0000数据手册

1SNK506230R0000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 4.028 ¥ 34.238
50+ $ 3.6256 ¥ 30.8176
库存: 150
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 1027.14
