2318579-1

产品分类: 插接式连接器
厂牌: TE CONNECTIVITY
产品描述: RECEPTACLE CONNECTOR, 76 Position QSFP
供应商型号: 26M-2318579-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 插接式连接器 2318579-1

2318579-1概述

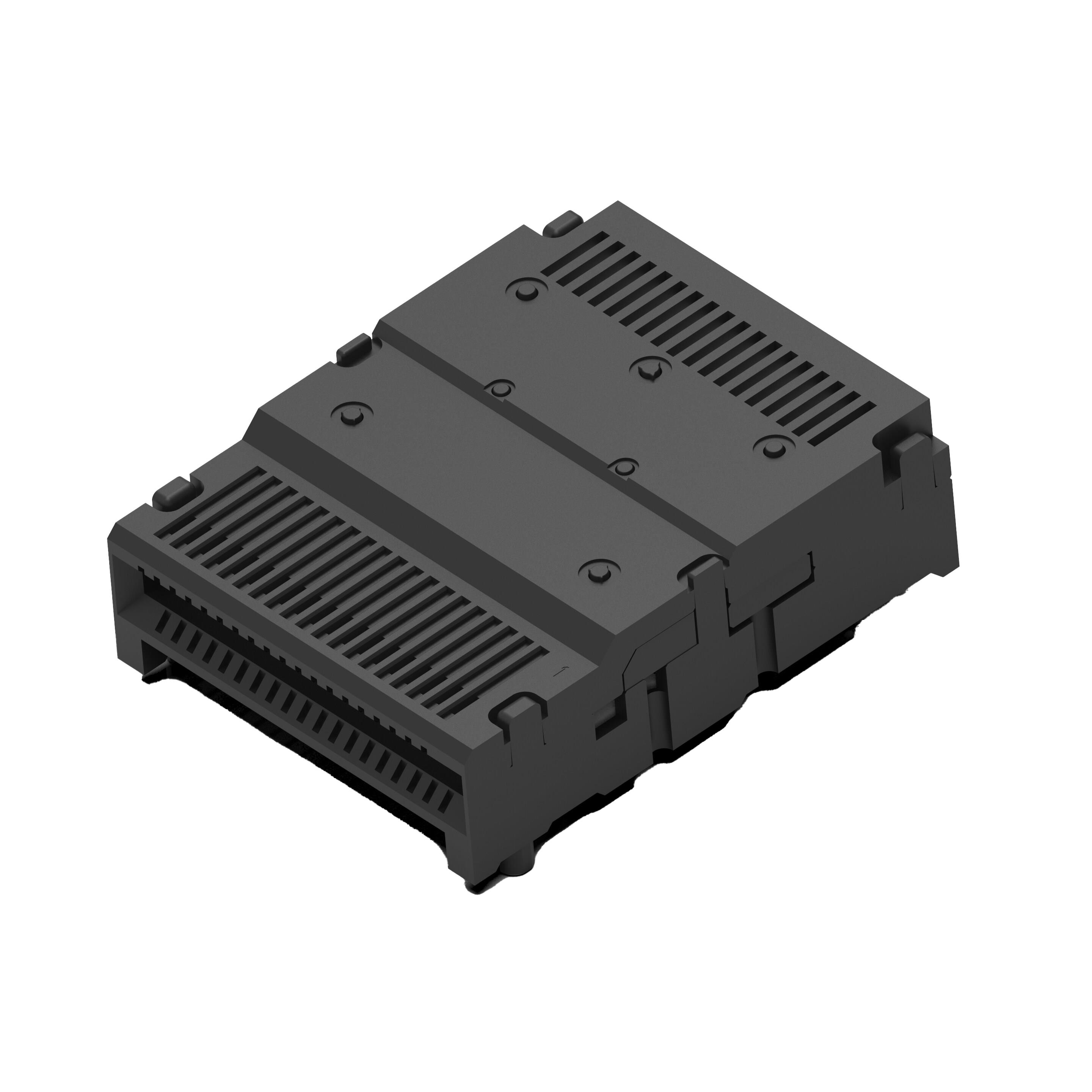

    QSFP-DD Receptacle Connector: 76 Position

    1. 产品简介


    QSFP-DD(Quad Small Form-Factor Pluggable Double Density)插座连接器是一种高密度互连组件,主要用于数据中心和通信系统中高速数据传输。该产品提供76个信号引脚,适用于100Gbps及以上的数据传输速率。其设计紧凑且可靠性高,可广泛应用于各种高性能计算和网络设备中。

    2. 技术参数


    - 尺寸:
    - 长度:14.43 mm
    - 宽度:20.29 mm
    - 高度:2.93 mm
    - 重量:
    - 无具体数值提及,但考虑到其小型化设计,重量应该极轻。
    - 材料:
    - 壳体:LCP,黑色。
    - 触点:铜合金。
    - 焊盘:镍银。
    - 接触面镀金:0.76 µm。
    - PCB尾部镀锡。
    - 电气特性:
    - 最大电压:3.5 V
    - 最大电流:24 A
    - 信号引脚数:76
    - 接触电阻:≤ 20 mΩ
    - 绝缘电阻:≥ 1000 MΩ
    - 工作温度范围:
    - -40°C 至 85°C

    3. 产品特点和优势


    - 高密度设计: 76个信号引脚使得该连接器能够支持高速数据传输,满足现代数据中心的需求。
    - 优良的电气特性: 极低的接触电阻和高绝缘电阻保证了信号传输的稳定性和可靠性。
    - 耐温性: 能够在广泛的温度范围内正常工作,适应多种严苛环境。
    - 材料选择: 使用高性能材料如LCP和铜合金,确保了产品的耐用性和长期稳定性。
    - 易用性: 简单可靠的焊接安装方式,便于集成到现有的系统中。

    4. 应用案例和使用建议


    - 数据中心: 用于高速服务器间的互连,实现数据的高效传输。
    - 电信网络: 支持光通信系统中的高速信号连接,提升网络带宽。
    - 高性能计算: 在超级计算机中实现高速数据交换,提升计算性能。

    使用建议:
    - 推荐PCB布局: 严格按照制造商提供的推荐布局进行设计,以确保最佳的信号完整性。
    - 热管理: 注意连接器周围区域的散热问题,防止过热影响性能。
    - 正确安装: 确保焊接过程中的温度控制,避免对连接器造成损伤。

    5. 兼容性和支持


    - 兼容性: 该产品设计为与标准的QSFP-DD插头兼容,可用于现有基础设施的升级。
    - 支持和服务: TE Connectivity提供全面的技术支持和售后服务,包括产品培训和技术咨询。

    6. 常见问题与解决方案


    - 问题1: 连接器安装后信号质量下降。
    - 解决方案: 检查焊盘焊接是否牢固,确保没有虚焊或短路现象。
    - 问题2: 插拔次数不足。
    - 解决方案: 仔细检查触点状态,必要时更换新件或进行清洁。
    - 问题3: 工作温度过高。
    - 解决方案: 检查散热设计,确保良好的热管理系统。

    7. 总结和推荐


    该76位QSFP-DD插座连接器凭借其卓越的电气特性和高可靠性,在高速数据传输应用中表现出色。其紧凑的设计和优秀的材料选择使其成为数据中心、电信网络和高性能计算领域的理想选择。强烈推荐该产品用于需要高带宽和可靠性的环境中。
    总体而言,这款连接器凭借其高密度设计、优良的电气特性以及良好的兼容性,无疑是市场上极具竞争力的产品。

2318579-1参数

参数
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2318579-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2318579-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 插接式连接器 TE CONNECTIVITY 2318579-1 2318579-1数据手册

2318579-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 97.7089
10+ ¥ 89.4234
50+ ¥ 83.2138
100+ ¥ 79.4738
500+ ¥ 75.9162
1000+ ¥ 72.5
库存: 2400
起订量: 1 增量: 1200
交货地:
最小起订量为:1
合计: ¥ 97.7
直接购买
加入购物车
