首页  >  产品百科  >  FSMIJ62BPG04

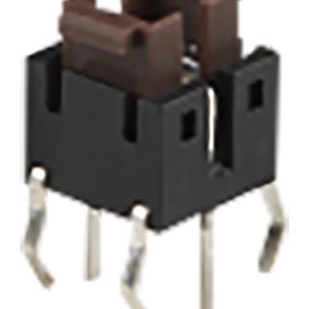

FSMIJ62BPG04

产品分类: 轻触开关
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 轻触开关, 焊片接端, 尺寸 6.1 x 6.1mm, 通孔, 单刀单掷
供应商型号: 2610686
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 轻触开关 FSMIJ62BPG04

FSMIJ62BPG04概述

    ALCOSWITCH Illuminated Tactile Switch and Cap Series

    产品简介


    TE Connectivity (TE) 的 ALCOSWITCH 系列发光触摸开关专为各种板载应用提供简便操作和可靠性。此系列触摸开关包含一个LED指示灯,有低亮度和高亮度两种版本,提供八种独特的颜色选择。ALCOSWITCH 系列以其高达50万次的电寿命而著称,非常适合需要通过按钮式开关实现照明界面的设计。

    技术参数


    - 电气参数:电寿命(仅限按钮):
    - 100克力(GF)/160克力:500,000次
    - 260克力/520克力:200,000次
    - 机械参数:
    - 极数:1
    - 开关功能:OFF-(ON)
    - 触点额定值:12VDC下50mA
    - 其他参数:
    - 支持 RoHS 指令 2002/95/E 和 REACH 标准,无铅
    - 联系材料:不锈钢,镀银
    - 操作按钮:耐高温热塑性塑料(UL94-V0)
    - 引脚:黄铜,镀银
    - 外壳:耐高温热塑性塑料(UL94-V0)

    产品特点和优势


    - 耐用性:开关具有高达50万次的电寿命。
    - 设计灵活性:可选低亮度和高亮度LED指示灯,提供八种颜色选项。
    - 节省空间:集成的超级亮LED节约板载空间。
    - 快速组装:兼容回流焊或波峰焊的设计简化组装过程。
    - 易于操作:提供触觉和听觉反馈。
    - 广泛的触发力度:可适应特定应用需求。
    - 增强光照效果:透明帽能放大光源。
    - 便捷的操作:便于现有的开关操作。

    应用案例和使用建议


    - 工业设备:工厂自动化系统和控制面板。
    - 建筑自动化/HVAC 设备:楼宇管理系统和空调设备。
    - 仪器仪表:实验室设备和测试仪器。
    - 通信设备:网络设备和通信终端。
    - 控制系统:机器人和机电一体化系统。
    使用建议:根据不同的应用需求,选择合适的触发力和颜色。例如,在需要高度可靠性的工业环境中,建议选用高寿命版本;而在要求高可视性的场合,则可以选用高亮度LED和鲜艳的颜色。

    兼容性和支持


    - 兼容性:本产品支持通过孔安装(THT)和表面贴装技术(SMT),能够兼容大多数电子电路板。
    - 支持:TE 提供详尽的技术文档、客户可查看模型和分销商库存信息。产品型号可以使用产品关键代码(如 FSMIJM65AR04)来确定所需部件的配置,也可以参考下面的部分选择表。

    常见问题与解决方案


    - Q:如何确保长时间使用寿命?
    - A:确保遵循正确的焊接和装配步骤,避免过度弯曲引脚和施加过大的压力。

    - Q:如何选择合适的LED亮度和颜色?
    - A:考虑应用环境的光线条件和用户的视觉需求。高亮度适用于光线较暗的环境,而颜色可以根据品牌或设计偏好进行选择。

    - Q:如何确保正确安装?
    - A:使用TE提供的详细安装指南,按照推荐的焊接方法进行焊接,并使用合适的工具进行装配。

    总结和推荐


    ALCOSWITCH 系列触摸开关以其卓越的耐用性、设计灵活性和多种适用范围在市场上脱颖而出。它适合广泛的应用场景,特别是在需要按钮式开关实现照明界面的设备中表现出色。我们强烈推荐这一系列开关用于需要长期稳定和可靠性的项目中。

FSMIJ62BPG04参数

参数
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 12V(DC)
执行器高度 -
执行器行程 200μm
机械寿命 500000Cycles
操作力 1.6N
长*宽*高 6mm*6mm*7mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

FSMIJ62BPG04厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

FSMIJ62BPG04数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 轻触开关 TE CONNECTIVITY FSMIJ62BPG04 FSMIJ62BPG04数据手册

FSMIJ62BPG04封装设计

查看详情并下载
Symbol
Footprint
3D Model
