FSM8JSMAASTR

产品分类: 轻触开关
厂牌: TE CONNECTIVITY
产品描述: 24V(DC) Off-Mom SPST-NO 2.6N 1000000Cycles 250μm 9.5mm 贴片安装,黏合安装 6mm*6mm*9.5mm
供应商型号: FSM8JSMAASTR
供应商: Master
标准整包数: 500

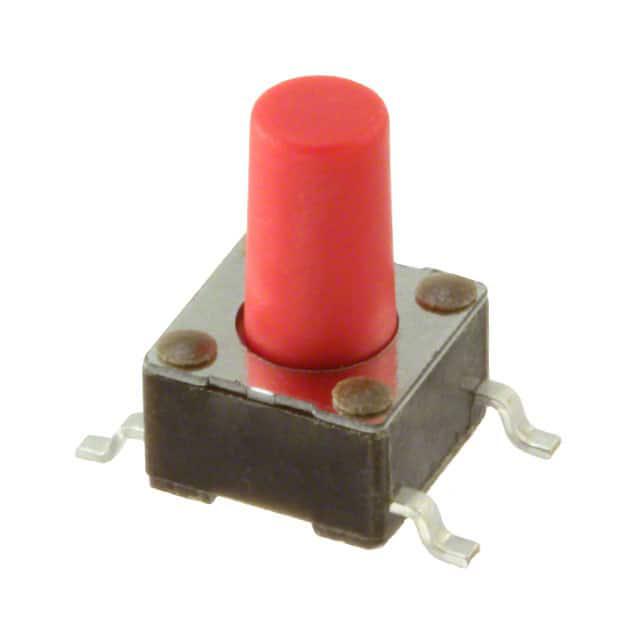

TE CONNECTIVITY 轻触开关 FSM8JSMAASTR

FSM8JSMAASTR概述

    电子元器件产品技术手册

    1. 产品简介


    本产品手册涵盖了泰科电子(Tyco Electronics)公司多种类型的开关产品。这些开关包括拨动开关(DIP Switches)、轻触开关(Tactile Switches)、滑动开关(Slide Switches)、按钮开关(Push Buttons)以及微型开关(Micro Switches)。这类开关广泛应用于各种电子设备和系统中,如计算机、通信设备、工业控制系统、医疗设备等领域。

    2. 技术参数


    以下是不同类型开关的主要技术规格和技术参数:
    - DIP Switches(DIP拨动开关)
    - GDHL系列:超低轮廓、半间距、金触点;标准位置数:2至10个;接触额定电流:25 mA @ 24 Vdc;电气耐久性:1000次操作;工作温度范围:-30…+85°C;尺寸:4.5 x 1.45 mm;包装:管装、带装和卷盘。

    - GDP系列:钢琴型操纵杆、经典轮廓、金触点;标准位置数:2至10个;接触额定电流:25 mA @ 24 Vdc;电气耐久性:1000次操作;工作温度范围:-30…+85°C;尺寸:9.6 x 8.7 mm;包装:管装、带装和卷盘。
    - GDS系列:低轮廓、端部堆叠、自动插入式、金触点;标准位置数:2至10个;接触额定电流:25 mA @ 24 Vdc;电气耐久性:1000次操作;工作温度范围:-30…+85°C;尺寸:6.2 x 2.7 mm;包装:管装、带装和卷盘。
    - Tactile Switches(轻触开关)
    - FSM 6 x 6系列:不同的操纵杆和安装版本;可用105°C版本;尺寸:6 x 6 x 4.3至17 mm;电气耐久性:可达2,000,000次操作;工作温度范围:-40…+85°C,(+105°C);包装:带装和散装。
    - FSMSM/JM LP系列:小PCB面积占用、低轮廓、SMT和SMT引脚插入;尺寸:4.2 x 6 x 2.5 mm;电气耐久性:可达1,000,000次操作;工作温度范围:-40…+85°C;包装:带装。
    - Slide Switches(滑动开关)
    - STS, SDS系列:微型滑动开关,经济型或仪器级;低轮廓;1到2极;触点切换方式:先接后断;接触额定电流:300 mA @ 125 Vac;电气耐久性:10,000次操作;工作温度范围:-15…+60°C;包装:散装。
    - S, SE系列:紧凑型滑动开关,密封(IP 67);1到2极;触点切换方式:先断后接;接触额定电流:20 mA @ 20 Vdc;电气耐久性:10,000次操作;工作温度范围:-20…+80°C;尺寸:9.5 x 5 x 8.0 mm;包装:盘装、带装和卷盘。

    3. 产品特点和优势


    - DIP拨动开关:提供多种安装方式(通孔和表面贴装),具有较高的电气耐久性和良好的操作稳定性。
    - 轻触开关:体积小巧,适用于需要高可靠性的设备,例如手持设备、消费电子等。
    - 滑动开关:设计紧凑,具有高防护等级(IP 67),适合于恶劣环境下的应用。

    4. 应用案例和使用建议


    - DIP拨动开关常用于数字设备中,用于配置设备设置或切换功能。使用时应确保安装稳固,避免外力损坏。
    - 轻触开关在手持设备中被广泛应用,尤其是在需要快速响应的操作中。在长时间使用下,应注意清洁触点,以保持良好接触。
    - 滑动开关适用于需要手动切换状态的场合,如照明控制或风扇速度调节。在设计时需考虑其机械强度,确保在频繁操作下仍能稳定工作。

    5. 兼容性和支持


    各系列产品均提供多种安装选项和不同的触点配置,可与广泛的应用设备兼容。泰科电子提供了详尽的技术支持文档和客户服务,以便用户更好地理解和使用这些产品。

    6. 常见问题与解决方案


    - Q:如何处理触点氧化问题?
    - A: 可以使用专用清洁剂进行清洁,或更换已严重氧化的触点。
    - Q:如何防止轻触开关在高频操作下失效?
    - A: 确保正确安装并使用适当的接触材料,同时定期进行检查和维护。

    7. 总结和推荐


    综上所述,泰科电子的开关产品种类丰富,涵盖了多种类型的开关,并且具有出色的电气特性和可靠性。这些产品广泛适用于各种电子设备中,尤其是在需要高可靠性和良好电气特性的场合。我们强烈推荐使用这些高质量的产品来满足您的应用需求。

FSM8JSMAASTR参数

参数
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 24V(DC)
执行器高度 9.5mm
执行器行程 250μm
机械寿命 1000000Cycles
操作力 2.6N
长*宽*高 6mm*6mm*9.5mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

FSM8JSMAASTR厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

FSM8JSMAASTR数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 轻触开关 TE CONNECTIVITY FSM8JSMAASTR FSM8JSMAASTR数据手册

FSM8JSMAASTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.32 ¥ 2.6609
1000+ $ 0.3062 ¥ 2.5458
2500+ $ 0.2315 ¥ 1.9238
5000+ $ 0.2241 ¥ 1.835
7500+ $ 0.1722 ¥ 1.41
25000+ $ 0.1578 ¥ 1.2925
50000+ $ 0.1452 ¥ 1.1888
100000+ $ 0.1452 ¥ 1.1888
库存: 5500
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 1330.45
直接购买
加入购物车
