293311-1

产品分类: 固态照明连接器
厂牌: TE CONNECTIVITY
产品描述: Conn Busbar Connector RCP 46 POS 4.2mm Solder RA Thru-Hole 46 Terminal 1 Port Bag
供应商型号: N-293311-1
供应商: 云汉优选
标准整包数: 1

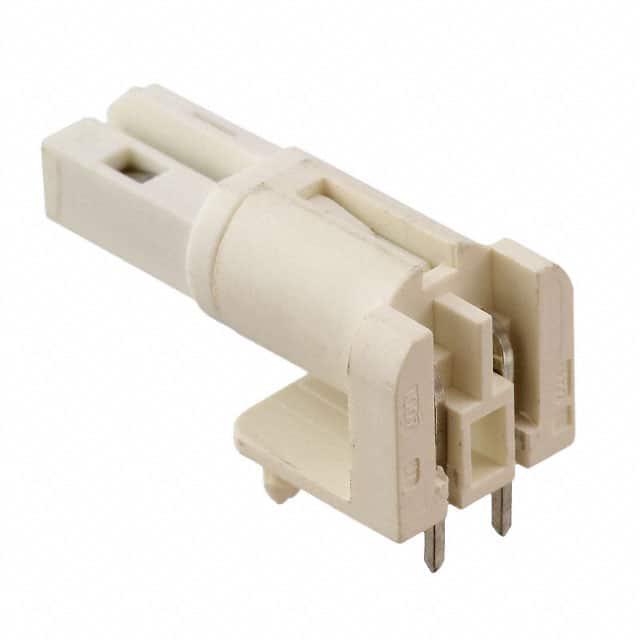

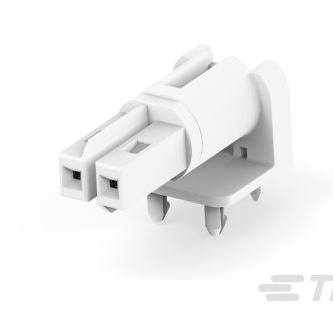

TE CONNECTIVITY 固态照明连接器 293311-1

293311-1概述

    电子元器件技术手册:TE Connectivity 293311 系列 PCB 连接器

    产品简介


    TE Connectivity 的 293311 系列连接器是专为印刷电路板设计的低电压和高电压版本,提供多种颜色编码以区分不同的电气特性。此系列连接器支持低压(LV)和高压(HV)版本,分别适用于直流和交流应用,能够在高达250V交流电的情况下稳定工作。该系列连接器广泛应用于工业控制、通信设备、汽车电子和家用电器等领域。

    技术参数


    - 尺寸:
    - 总高度:9.9 mm
    - 接触高度:3.1 mm
    - 接触间距:2.0 mm
    - 板厚:1.6 mm
    - 电气特性:
    - 最大电流:7A
    - 工作电压范围:LV版本(AC 42 V, DC 42 V),HV版本(AC 125 V, AC 250 V)
    - 环境适应性:
    - 工作温度:-40°C 至 +85°C
    - 防护等级:UL 94 V0
    - 材料:
    - 接触材料:磷青铜,锡镀层
    - 外壳材料:PA66 GFF25
    - 其他规格:
    - 触点数量:2
    - 键控方式:多种颜色编码

    产品特点和优势


    1. 多版本支持:根据不同的电气需求,提供低压和高压版本,适用范围广。
    2. 安全可靠:UL认证,适用于各种恶劣环境,防护等级高。
    3. 易于安装:标准的PCB尺寸和接触间距,方便快捷安装。
    4. 耐用性强:采用高性能材料,具有良好的耐温性和机械强度。
    5. 颜色编码:通过不同颜色区分不同电气特性,便于识别和管理。

    应用案例和使用建议


    - 应用场景:
    - 工业自动化设备中的信号传输。
    - 家用电器如空调、洗衣机等内部布线。
    - 汽车电子系统中的电力分配。

    - 使用建议:
    - 在安装时确保接触间距符合规范,避免短路风险。
    - 定期检查连接器的紧固情况,防止松动导致接触不良。
    - 对于高压版本,注意电气安全,避免带电操作。

    兼容性和支持


    - 兼容性:该系列连接器适用于多种标准PCB厚度,如1.6 mm。
    - 支持:TE Connectivity 提供详尽的技术文档和支持服务,确保用户能够正确安装和维护。

    常见问题与解决方案


    1. 问题:接触不良
    - 解决方案:检查接触部位是否有氧化或污垢,必要时进行清洁处理。
    2. 问题:安装不当
    - 解决方案:参照技术手册进行精确安装,确保接触间距正确。
    3. 问题:电气参数异常
    - 解决方案:确认所使用的电压和电流是否超出额定范围,必要时更换合适的连接器型号。

    总结和推荐


    综上所述,TE Connectivity 的 293311 系列连接器凭借其高可靠性、宽工作电压范围和良好的环境适应性,在多个行业中得到了广泛应用。无论是低压还是高压版本,都能满足绝大多数工业和消费电子产品的需求。强烈推荐使用该系列连接器,特别是对于需要高性能和高安全性要求的应用场景。

293311-1参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

293311-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

293311-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 固态照明连接器 TE CONNECTIVITY 293311-1 293311-1数据手册

293311-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
