02560994-000

产品分类: 其他传感器
厂牌: TE CONNECTIVITY
产品描述: DC-SE 系列 LVDT 在满量程位移范围内提供了 0-5 VDC 或 1-6 VDC 输出信号。
供应商型号: 223-1852-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 其他传感器 02560994-000

02560994-000概述

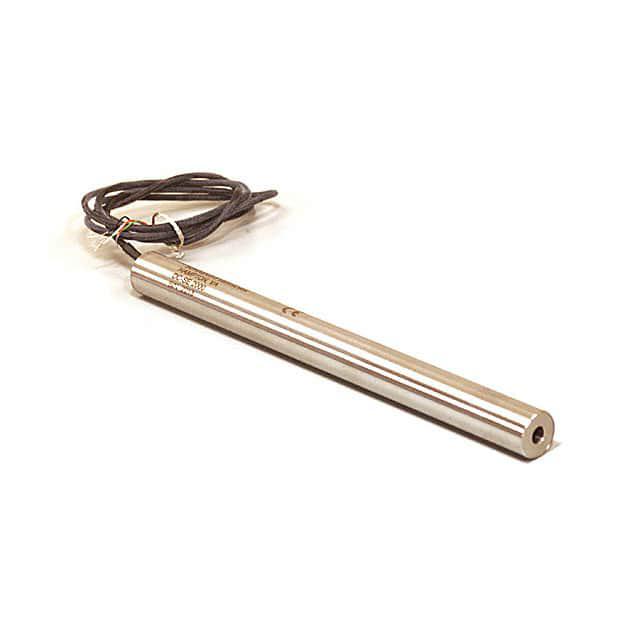

    DC-SE 系列直流LVDT传感器

    产品简介


    DC-SE系列是一款通用型直流线性可变差动变压器(LVDT),专为广泛的工业应用设计。该系列产品具有单极直流操作、低功耗消耗、抗震耐震、不锈钢外壳等特性。它主要用于工厂自动化、位置反馈、数据收集、过程控制、计量学、便携式/电池供电测量和一般工业等领域。

    技术参数


    - 单极直流操作:提供0到+5VDC或+1到+6VDC输出信号,具体取决于接线方式。
    - 电流消耗:典型值为6mA,最大值为10mA。
    - 行程范围:从0.1英寸到6英寸。
    - 线性度:±0.25%满量程(FR)。
    - 输入电压:8.5VDC至28VDC。
    - 输出电压:0到+5VDC(4线制),+1到+6VDC(3线制)。
    - 输出电流:最大5mA。
    - 温度系数:±0.05%/℃(最大)。
    - 环境规格:
    - 工作温度范围:-25℃至85℃。
    - 存活温度范围:-55℃至125℃。
    - 冲击生存能力:250g(11毫秒半正弦波)。
    - 振动耐受性:10g至2kHz。


    产品特点和优势


    - 低功耗:典型的电流消耗仅为6mA,非常适合远程或电池供电的应用。
    - 高稳定性:内置稳压器使得设备对电源波动有很强的免疫力。
    - 抗电磁干扰和静电放电:具备内置EMI/ESD保护及屏蔽电缆,适用于工业噪声环境。
    - 多种选项配置:提供包括标准螺纹核心、导向核心和小直径低质量核心在内的各种选项。
    - 易安装性:提供可选的俘获核心设计,简化了安装过程。

    应用案例和使用建议


    DC-SE系列适用于广泛的应用场景,例如工厂自动化、计量学、便携式测量等。根据技术手册,推荐在需要高精度和可靠性测量的场合使用该系列传感器。对于安装和维护,建议遵循制造商的指导手册,以确保最佳性能。

    兼容性和支持


    DC-SE系列产品设计符合CE标准,并且出厂时提供校准证书。这些传感器可以与大多数标准的PLC和数据采集系统无缝对接。TE Connectivity公司还提供了丰富的技术支持和服务,帮助用户更好地利用这些传感器的功能。

    常见问题与解决方案


    - 问题:无法正常启动。
    - 解决方案:检查输入电压是否在8.5VDC至28VDC范围内,确认所有连接正确无误。
    - 问题:输出电压不准确。
    - 解决方案:参考校准证书进行重新校准,或者联系技术支持团队。
    - 问题:输出信号受到干扰。
    - 解决方案:检查电缆屏蔽层是否连接良好,考虑添加外部滤波器。

    总结和推荐


    综上所述,DC-SE系列LVDT传感器以其高精度、低功耗和良好的环境适应性,在工业自动化和测量领域具有显著的优势。对于需要高可靠性的测量任务,尤其是便携式或远程测量任务,推荐使用该系列产品。TE Connectivity公司的专业支持也为其在市场上的竞争力增添了保障。

02560994-000参数

参数
长*宽*高 225.3mm*225.3mm*225.3mm
应用等级 工业级
零件状态 在售
包装方式 散装
