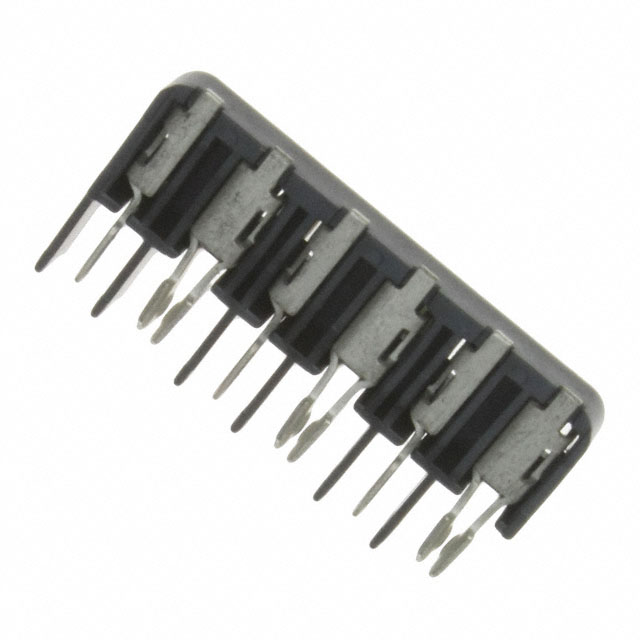

1-1954289-3

产品分类: 固态照明连接器
厂牌: TE CONNECTIVITY
产品描述: Conn Board to Board HDR 6Power POS 4mm Solder RA SMD T/R
供应商型号: N-1-1954289-3
供应商: 云汉优选
标准整包数: 1000

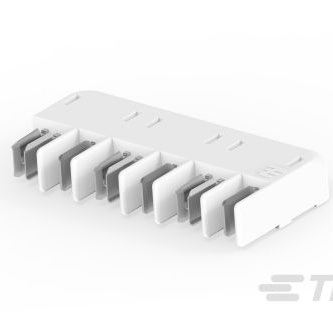

TE CONNECTIVITY 固态照明连接器 1-1954289-3

1-1954289-3概述

    Hermaphroditic Blade and Receptacle Connector

    产品简介


    泰科电子推出的Hermaphroditic Blade and Receptacle Connector是一种新型的SMT(表面贴装技术)连接器,专为板对板的直线应用设计。这种连接器因其独特的双性设计,可以自锁互连,特别适用于LED照明模块、灯条和霓虹灯等领域。此连接器具备自锁定机制,单个零件即可满足每位置的需求,使其成为高密度布线的理想选择。

    技术参数


    - 位置数:2、4、6个
    - 额定电流:6A
    - 额定电压:125VAC/125VDC
    - 绝缘耐压:1500VAC
    - 操作温度范围:-40°C到+105°C
    - 连接器材料:UL 94V0高耐热塑料制外壳;铜合金镀镍锡触点
    - 包装方式:卷带式包装,适合高速SMT工艺

    产品特点和优势


    - 可以自我互连,实现垂直和水平方向的插拔
    - 触点可在90°至180°范围内转动,提高了安装灵活性
    - 薄型低轮廓设计,与SMT和回流焊工艺兼容
    - 圆角设计减少了阴影效应
    - 冗余SMT焊盘增强了焊接稳定性
    - 端子底座与泰科电子SMT插入式LED连接器兼容

    应用案例和使用建议


    这种连接器适用于多种应用场景,包括LED灯条、霓虹灯和其他照明装置。对于需要紧凑布局和高密度互连的应用来说,这款连接器提供了一种理想的解决方案。使用过程中,建议进行严格的高温环境测试以确保稳定运行,并且为了提升可靠度,可以在每个连接位置增加冗余的焊接。

    兼容性和支持


    该连接器与泰科电子的SMT插入式LED连接器兼容,这为设计者提供了额外的灵活性。泰科电子提供了详尽的技术支持服务,包括在线帮助网站和多个地区的客户服务热线,以协助客户解决问题并确保最佳的产品使用体验。

    常见问题与解决方案


    - 问题1:连接器在高温环境下出现过热现象。
    解决方案:请确保正确选择适用的操作温度范围,并进行适当的散热措施。
    - 问题2:连接器无法自锁。
    解决方案:检查是否有异物阻碍,或者是否接触不良。如果持续存在问题,请联系泰科电子获取专业指导。

    总结和推荐


    综上所述,泰科电子的Hermaphroditic Blade and Receptacle Connector是一款高效、可靠且多功能的板对板连接器。凭借其灵活的安装方式、宽泛的操作温度范围以及与现有设备的良好兼容性,它非常适合用于照明系统的各种应用场景。鉴于其独特的技术优势和出色的性能表现,强烈推荐在相关项目中使用此款连接器。

1-1954289-3参数

参数
安装方式 板安装,贴片安装,边缘安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,托盘

1-1954289-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-1954289-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 固态照明连接器 TE CONNECTIVITY 1-1954289-3 1-1954289-3数据手册

1-1954289-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 1.1448 ¥ 9.7308
10000+ $ 1.0094 ¥ 8.5799
25000+ $ 0.9486 ¥ 8.0631
50000+ $ 0.9078 ¥ 7.7163
库存: 102000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 9730.8
