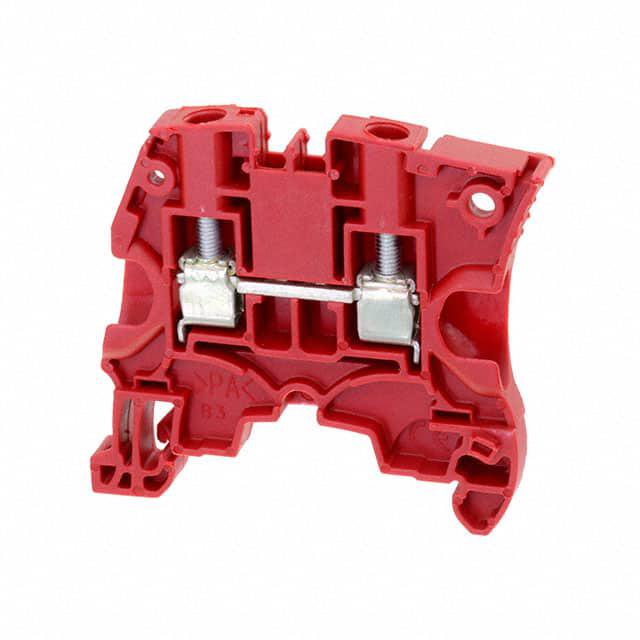

1SNK506062R0000

厂牌: TE CONNECTIVITY
产品描述: Conn Feed-Through Terminal Block 2 POS Spring Clamp DIN Rail Box
供应商型号: 2109-1SNK506062R0000-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 接线座- Din 轨道/通道 1SNK506062R0000

1SNK506062R0000概述

    ENTRELEC SNK Feed-Through Screw Clamp Terminal Block 技术手册

    产品简介


    ENTRELEC SNK 系列提供了一款高效的 Feed-Through Screw Clamp Terminal Block,适用于多种电气连接需求。该终端块具有模块化设计,采用螺钉夹紧方式,确保连接的稳定性和可靠性。该产品适用于工业自动化、电力系统和电子设备中的布线应用,为各类导线提供了可靠的连接点。

    技术参数


    - 产品类型: 模块化终端块,螺钉夹紧式
    - 产品颜色: 红色
    - 间距: 6 mm [0.236 in]
    - 位置数量: 2个
    - 安装方式: DIN 导轨
    - 电气特性:
    - 额定电流 (CSA): 30 A
    - 额定电压 (IEC): 1000 V
    - 额定电压 (UL & CSA): 600 V
    - 冲击耐压 (IEC): 8000 V
    - 短时耐受电流 (1 s): 720 A
    - 电源损耗: 1.3 W
    - 机械特性:
    - 安装温度范围: -5°C 到 40°C [23°F 到 104°F]
    - 工作温度范围: -55°C 到 110°C [-67°F 到 230°F]
    - 重量: 10.6 g [0.417 盎司]
    - 尺寸:
    - 高度: 53 mm
    - 长度: 47.3 mm [1.86 in]
    - 深度: 47.3 mm
    - 间距: 6 mm [0.236 in]
    - 主电路容量:
    - 每个螺钉夹具支持双套管导线: 24 – 14 AWG
    - 每个螺钉夹具支持1根柔性导线: 24 – 10 AWG
    - 每个螺钉夹具支持1个非绝缘套管: 0.22 – 4 mm²
    - 每个螺钉夹具支持1个绝缘套管: 24 – 12 AWG
    - 每个螺钉夹具支持2根柔性导线: 0.2 – 2.5 mm²
    - 每个螺钉夹具支持1根刚性绞合导线: 24 – 10 AWG
    - 每个螺钉夹具支持2根刚性绞合导线: 0.2 – 2.5 mm²
    - 接口及兼容性:
    - DIN 导轨安装类型: TH35-15, TH35-7.5
    - 外壳材料: 聚酰胺
    - 防护等级: IP20
    - 阻燃等级: UL 94V-0

    产品特点和优势


    - 高可靠性: 通过螺钉夹紧方式确保连接稳固,减少接触电阻和电弧风险。
    - 广泛适用性: 适用于各种电气和电子设备中的布线应用,支持不同类型的导线连接。
    - 安全防护: IP20 和 UL 94V-0 认证确保了良好的防火和防尘性能。
    - 宽泛的工作温度范围: 适应极端环境条件,确保在不同气候条件下可靠运行。

    应用案例和使用建议


    - 工业自动化: 在生产线控制系统中用于连接传感器和执行器,提高系统的可靠性和安全性。
    - 电力系统: 在电力分配和控制装置中,用于电缆间的电气连接,满足高电流承载需求。
    - 使用建议:
    - 在连接多根导线时,应确保每根导线按照正确的规格连接到对应的螺钉夹具上,避免过载。
    - 在更换导线或进行维护时,务必断开电源并遵守安全操作规程。

    兼容性和支持


    - 兼容性: 该产品可与其他符合 DIN 标准的电气设备和组件兼容,适用于多种终端盒和配电箱。
    - 支持: 用户可以通过拨打 +1 800 522 6752 获得技术支持。制造商还提供了详细的文档和支持服务,帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    - 问题1: 连接后出现松动现象。
    - 解决办法: 确认导线是否正确拧紧,必要时重新夹紧。
    - 问题2: 产品表面有烧灼痕迹。
    - 解决办法: 检查是否过载或存在短路,调整电流负载以防止过热。
    - 问题3: 导线不易插入。
    - 解决办法: 确保导线剥皮长度合适(10.5 mm [0.413 in]),并使用适当的工具(4 mm [0.157 in])进行操作。

    总结和推荐


    ENTRELEC SNK Feed-Through Screw Clamp Terminal Block 是一款高性能的终端块产品,具有高可靠性、广泛适用性和良好的防护性能。它适用于多种工业应用,特别是在需要高度可靠和安全的电气连接场景中表现出色。综上所述,我强烈推荐该产品作为您的电气连接解决方案。

1SNK506062R0000参数

参数
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 盒装

1SNK506062R0000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1SNK506062R0000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- Din 轨道/通道 TE CONNECTIVITY 1SNK506062R0000 1SNK506062R0000数据手册

1SNK506062R0000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.484 ¥ 20.9898
10+ $ 1.6729 ¥ 14.1362
25+ $ 1.458 ¥ 12.3201
50+ $ 1.2715 ¥ 10.6409
100+ $ 1.1598 ¥ 9.7061
250+ $ 1.0418 ¥ 8.7185
500+ $ 0.9722 ¥ 8.1359
1000+ $ 0.9168 ¥ 7.6722
5000+ $ 0.8298 ¥ 6.9445
库存: 52
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.98
