3-2834074-3

产品分类: 固态照明连接器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 微型连接器 照明连接器插头, SlimSeal Connector Miniature系列, 3极, 3路
供应商型号: 571-3-2834074-3
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 固态照明连接器 3-2834074-3

3-2834074-3概述


    产品简介


    基本信息

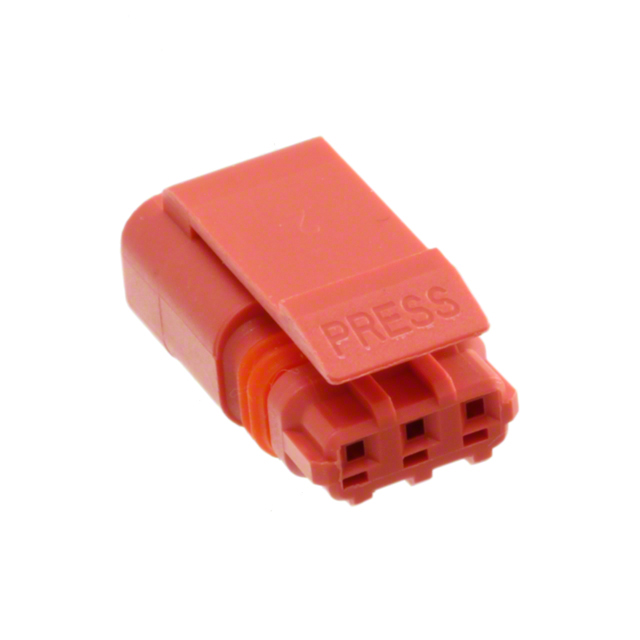

    本文介绍的是型号为3-2834074-3的电子元器件,它是一种紧凑型防水密封连接器,属于SlimSeal微型连接器系列中的球形接头连接器。此款连接器主要用于线对线连接,具备三个位置插槽,其中心线间距为2.5毫米,适用于多种电路板和电缆连接应用。
    主要功能
    该连接器主要用于照明系统和灯具内部的电路连接。其紧凑型设计允许在狭小空间内进行安装和布线,同时保持可靠的电连接和密封效果。
    应用领域
    该连接器广泛应用于照明系统、工业设备、汽车电子等领域。由于其卓越的防水防尘性能,特别适合于室外照明、景观照明和其他需要可靠电气连接的户外环境。

    技术参数


    - 中心线间距:2.5毫米
    - 插槽数量:3个
    - 连接方式:线对线(Wire-to-Wire)
    - 连接方式:压接式(Crimp)
    - 电气特性:
    - 最大操作电压:400 VAC
    - 最大接触电流:5 A
    - 适用线径范围:18 - 22 AWG
    - 操作温度范围:-40°C 至 105°C(-40°F 至 221°F)

    产品特点和优势


    独特功能
    - 密封性:具备出色的防水防尘能力,适用于各种恶劣环境。
    - 多功能性:能够在狭窄空间内实现稳定的电连接。
    - 易用性:采用压接方式连接导线,易于安装和维护。
    优势
    - 可靠性高:通过多项行业标准认证,如UL 1977、UL 94V-0等,确保长期稳定运行。
    - 环境适应性强:能够在极端温度和湿度条件下正常工作。
    - 紧凑设计:在有限的空间内提供更高的灵活性和可靠性。

    应用案例和使用建议


    使用场景
    在户外照明系统中,3-2834074-3连接器常用于LED灯条和灯具之间的连接。此外,它还被广泛应用于工业自动化控制系统和电动汽车充电站等环境中。
    使用建议
    - 在安装过程中应确保连接器完全插入并锁定到位,以避免接触不良。
    - 由于该连接器具有一定的防水能力,但不适用于完全浸入水中。在设计电路时,需考虑适当的防护措施。
    - 定期检查连接器接口,确保无污垢或腐蚀物,以维持最佳性能。

    兼容性和支持


    兼容性
    3-2834074-3连接器与其他SlimSeal微型连接器系列的产品具有良好的兼容性,可用于一系列TE Connectivity的配套产品。同时,该连接器也符合欧盟RoHS、ELV和REACH相关指令要求。
    支持和服务
    TE Connectivity提供详尽的技术支持和售后服务,用户可通过电话+1 800 522 6752获取技术支持,或访问官方网站下载相关文档和图纸。如有任何技术问题或需求,可以及时获得专业指导。

    常见问题与解决方案


    问题1:连接器无法稳固安装
    - 解决方案:确保压接工具正确安装并施加足够的压力,避免过紧或过松导致的接触不良。
    问题2:接触电阻不稳定
    - 解决方案:检查连接器接口是否清洁干燥,确保无灰尘、油渍或其他污染物影响导电性能。
    问题3:操作温度超出范围
    - 解决方案:在选择连接器时,确认其额定操作温度范围,对于极端环境下可选用更高耐温等级的产品。

    总结和推荐


    综合评估
    3-2834074-3连接器凭借其高可靠性、良好的环境适应性和简便的操作方式,成为市场上备受青睐的紧凑型防水密封连接器之一。其在极端环境下表现出色,适用于多种工业和商业应用场景。
    推荐意见
    综上所述,推荐使用3-2834074-3连接器。其优秀的性能和广泛的应用领域使其成为众多工程师和制造商的首选。无论是新项目开发还是现有系统的升级,此款连接器都是一个值得信赖的选择。

3-2834074-3参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

3-2834074-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-2834074-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 固态照明连接器 TE CONNECTIVITY 3-2834074-3 3-2834074-3数据手册

3-2834074-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.288 ¥ 11.6455
10+ $ 1.1259 ¥ 10.1793
25+ $ 1.0074 ¥ 9.1084
100+ $ 0.8778 ¥ 7.9366
250+ $ 0.8132 ¥ 7.3529
1000+ $ 0.7322 ¥ 6.6205
2880+ $ 0.6972 ¥ 6.3037
5760+ $ 0.6825 ¥ 6.1708
库存: 6350
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.64
