HSDL-4261

产品分类: 光电二极管
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: 1.4V 红色 870nm 26° 5V 通孔安装 5.8mm*5.8mm*8.7mm
供应商型号: HSDL-4261 5MM,INFRARED 870NM,26 DEG
供应商: 国内现货
标准整包数: 1000
LITE-ON TECHNOLOGY/台湾光宝科技 光电二极管 HSDL-4261

HSDL-4261概述

    LITE-ON DCC: HSDL-4261 IR Emitter and Detector

    产品简介

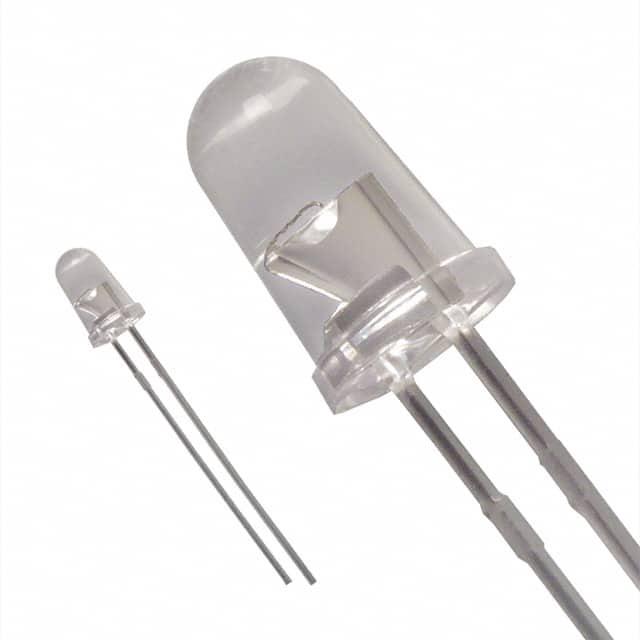

    HSDL-4261 是由 LITE-ON Technology Corp. 生产的一款高功率铝镓砷(AlGaAs)红外发光二极管(IR Emitter)。这款元器件采用 T-1 3/4 包装,广泛应用于工业、便携式仪器、消费电子、高速红外通信等领域。它的 870 纳米波长使其在光学鼠标、红外局域网(IR LANs)、红外调制解调器(IR Modems)、红外适配器(IR Dongles)等多种应用中表现出色。

    技术参数


    HSDL-4261 的主要技术规格如下:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 工作电流 (IFDC) | 100 mA
    | 功耗 (PDISS) | 190 mW
    | 反向电压 (VR) | 5 V
    | 存储温度 (TS) | -40 100 | °C
    | 结温 (TJ) | 110 °C
    | 正向电压 (VF) (20 mA) | 1.4 | 1.5 | 1.7 | V
    | 正向电压 (VF) (100 mA)| 1.7 | 1.9 | 2.5 | V
    | 响应时间 (Tr/Tf) | 15 23 | ns

    产品特点和优势


    - 高功率 AlGaAs LED 技术:提供了强大的红外发射能力,适用于需要高亮度的应用场合。
    - 快速响应:高达 15ns 的上升时间,确保了高速数据传输。
    - 低正向电压:有助于减少功耗,延长电池寿命,尤其适合便携式设备。
    - 宽广的工作温度范围:从 -40°C 到 70°C,适应各种恶劣环境。

    应用案例和使用建议


    HSDL-4261 在光学鼠标、红外通信设备、便携式仪器等多个领域都有广泛应用。为了最大化利用其优势,建议:
    - 在设计光学鼠标时,应选择合适的传感器来匹配 HSDL-4261 的红外发射特性,以提高光电鼠标的灵敏度。
    - 在高速红外通信设备中,确保电路设计能有效处理其高速响应要求,避免信号失真。
    - 对于便携式设备,建议采用低功耗电路设计,以充分利用 HSDL-4261 的低正向电压特性,延长设备续航时间。

    兼容性和支持


    HSDL-4261 与多种设备和其他电子元件具有良好的兼容性,能够广泛应用于工业自动化、智能家居、医疗设备等各类电子系统。LITE-ON 提供全面的技术支持,包括技术文档、应用指南和售后支持,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题 1: 设备过热导致 HSDL-4261 损坏。
    - 解决方案: 确保良好的散热设计,并遵守推荐的工作温度范围。

    - 问题 2: 发射强度不足。
    - 解决方案: 检查电路设计是否正确,特别是正向电压和电流的设置是否符合规格。

    总结和推荐


    HSDL-4261 是一款高性能的红外发光二极管,具备高功率输出、快速响应、低功耗等特点,在工业、消费电子和通信领域有着广泛的应用前景。尽管其成本可能稍高于同类产品,但其卓越的性能和可靠性使其成为许多高端应用的理想选择。我们强烈推荐 HSDL-4261 给需要高性能红外光源的工程师和技术人员。

HSDL-4261参数

参数
Vf-正向电压 1.4V
显示颜色 红色
响应时间 -
视角 26°
二极管类型 -
频谱范围 -
光灵敏度 -
暗电流 -
波长 870nm
最大反向电压 5V
辐射有效面积 -
颜色 - 增强 -
长*宽*高 5.8mm*5.8mm*8.7mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

HSDL-4261数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 光电二极管 LITE-ON TECHNOLOGY/台湾光宝科技 HSDL-4261 HSDL-4261数据手册

HSDL-4261封装设计

查看详情并下载
Symbol
Footprint
3D Model
