CC6903SO-10A

产品分类: 电流传感器
产品描述: 132 SOP-8 贴片安装
供应商型号: 31M-CC6903SO-10A
供应商: 云汉优选
标准整包数: 1

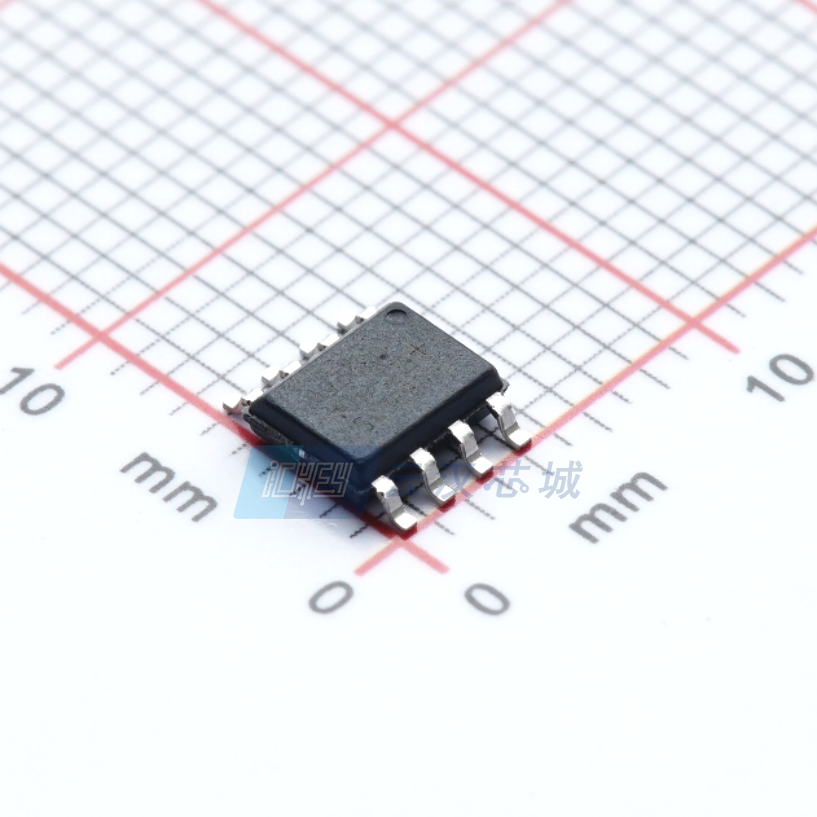

CROSSCHIP/成都芯进电子 电流传感器 CC6903SO-10A

CC6903SO-10A概述

    # 电子元器件产品技术手册

    产品简介


    CC6903 是一款高性能单端输出的线性电流传感器,用于交流(AC)或直流(DC)电流检测。它集成了高精度、低噪声的线性霍尔电路和低阻抗的主电流导线。CC6903 适用于各种工业、消费类及通信类设备,广泛应用于电机控制、负载监测系统、开关电源和过流故障保护等领域。

    技术参数


    - 供电电压: 3.0~3.6 V
    - 工作温度范围: -40~125°C
    - 极限参数:
    - 电源电压:7 V
    - 输出电压:-0.3~VCC+0.3 V
    - 输出源电流:400 μA
    - 输出沉电流:30 mA
    - 通用型绝缘电压:100 VAC
    - 静态共模输出点:50% VCC
    - 精度:常温误差 1%,全温误差 3%
    - 带宽:-3dB,80 kHz
    - 主电流端电阻:1.5~1.8 mΩ

    产品特点和优势


    - 宽测量范围: 10A/20A/30A
    - 高带宽与低噪声: 1MHz 斩波频率
    - 安全隔离电压: 导线引脚到信号引脚间有 100V 的安全隔离电压
    - 高温度稳定性: 内部采用了芯进专利的霍尔信号放大电路和温度补偿电路
    - 强抗干扰能力: 抗机械应力,且抗电磁干扰能力强
    - 低功耗

    应用案例和使用建议


    应用案例
    CC6903 可用于电机控制、负载监测系统、开关电源和过流故障保护等场景。例如,在开关电源中,CC6903 可以实时监控电流,确保系统稳定运行。在电机控制中,它可以精确检测电机的电流状态,提高控制精度。
    使用建议
    - 确保电路布局合理,避免高电流线直接通过传感器下方。
    - 根据实际应用需求选择合适的电流范围(10A/20A/30A)。
    - 适当调整外部电路,以优化传感器的响应时间和输出精度。

    兼容性和支持


    CC6903 提供 SOP8 封装,易于焊接安装。厂商提供了详细的技术文档和支持服务,确保客户能够顺利使用该产品。此外,还提供标准的 ESD (HBM) 6000V 保护。

    常见问题与解决方案


    问题 1
    问:传感器在高温环境下是否能正常工作?
    答: CC6903 的工作温度范围为 -40~125°C,但在极端高温情况下(如 125°C),应减少连续工作时间,以避免长期过热导致器件老化。
    问题 2
    问:如何避免外部干扰对传感器输出的影响?
    答: 由于 CC6903 内置了动态失调消除电路,可以在一定程度上抵御外部干扰。但仍然建议在电路设计时加入滤波电路和接地层,以进一步提升抗干扰能力。

    总结和推荐


    CC6903 是一款高性能的单端输出线性电流传感器,具有广泛的测量范围、良好的温度稳定性和出色的抗干扰能力。其独特的温度补偿电路和霍尔信号放大电路使其在恶劣环境下依然表现优异。因此,我们强烈推荐此款产品用于需要精确电流检测的各种应用场景。

CC6903SO-10A参数

参数
检测电流 -
最小工作供电电压 -
精度 -
输出类型 -
线性度 -
灵敏度 132
最大工作供电电压 -
响应时间 -
最大供电电流 -
磁类型 -
通用封装 SOP-8
安装方式 贴片安装
包装方式 卷带包装

CC6903SO-10A厂商介绍

CrossChip是一家领先的半导体公司,专注于为全球客户提供高性能、高可靠性的芯片解决方案。公司主营产品包括:

1. 微控制器(MCU):广泛应用于工业控制、消费电子、汽车电子等领域,提供丰富的外设接口和强大的处理能力。

2. 电源管理芯片(PMIC):为各种电子设备提供高效、稳定的电源解决方案,包括电池管理、电压转换等功能。

3. 通信接口芯片:如以太网、串行通信等,用于实现设备间的高速数据传输和通信。

4. 传感器芯片:包括温度、湿度、压力等多种类型,广泛应用于物联网、智能家居等领域。

CrossChip的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品。

2. 质量可靠:严格的生产和质量控制流程,确保产品的高性能和稳定性。

3. 客户服务:提供全方位的技术支持和定制化服务,满足客户的个性化需求。

4. 市场布局:在全球范围内建立了完善的销售和服务网络,快速响应客户需求。

CC6903SO-10A数据手册

厂牌 PDF简要描述 下载
CROSSCHIP/成都芯进电子 电流传感器 CROSSCHIP/成都芯进电子 CC6903SO-10A CC6903SO-10A数据手册
