W3229

产品分类: 蓝牙芯片
产品描述: 2.4GHz,2.5GHz 2.5GHz 黏合安装 25mm*25mm*4mm
供应商型号:
供应商:
标准整包数: 0

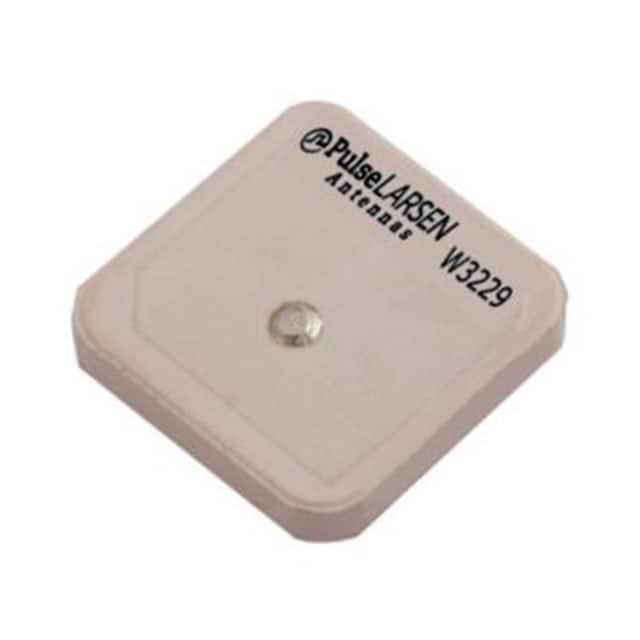

PULSELARSEN ANTENNAS 蓝牙芯片 W3229

W3229概述

    陶瓷贴片天线W3229技术手册解析

    产品简介


    陶瓷贴片天线W3229是一款专为2.4-2.5 GHz频段设计的RHCP(右旋圆极化)天线。其尺寸仅为25x25x4mm,具有高增益、体积小、重量轻的特点。此产品适用于需要高性能方向性天线的应用场合,如ISM频段无线电、Wi-Fi和蓝牙设备等。其卓越的性能和广泛的适用性使其成为现代无线通信系统中不可或缺的一部分。

    技术参数


    - 频率范围:2400-2500 MHz
    - 标称阻抗:50Ω
    - 回波损耗:-7 dB
    - 轴比(典型值):3 dB
    - 峰值增益:6.5 dBi
    - 效率:80%
    - 极化方式:右旋圆极化
    - 功率承受能力:5 W
    - 整体尺寸:25x25x4 mm
    - 重量:8.08 g
    - 工作温度范围:-40°C ~ +105°C
    - 符合RoHS标准
    以上各项技术参数均为在自由空间内于70x70mm金属接地平面条件下测量所得。

    产品特点和优势


    陶瓷贴片天线W3229的主要优势在于其出色的增益性能和紧凑的设计。6.5 dBi的峰值增益使得其能够在较远距离下保持良好的信号强度,特别适合对天线性能有较高要求的应用场景。此外,这款天线采用右旋圆极化技术,能够有效减少多路径干扰,确保信号的稳定传输。

    应用案例和使用建议


    应用案例:该天线广泛应用于2.4-2.5 GHz ISM频段的无线电、Wi-Fi、蓝牙等设备中。例如,在智能家居控制系统中,需要稳定的信号传输,以确保设备之间的高效互联。
    使用建议:
    1. 确保天线安装在足够大的金属接地平面上,以保证最佳的信号传输效果。
    2. 在安装时,尽量避免将天线暴露在可能产生多路径干扰的环境中。
    3. 定期检查天线连接,确保接触良好,防止因接触不良导致信号衰减。

    兼容性和支持


    该天线已通过RoHS认证,符合环保标准。根据手册中的信息,Pulse Electronics公司提供了丰富的技术支持和售后服务,包括但不限于产品咨询、故障排除和技术培训等。

    常见问题与解决方案


    问题1:安装后发现信号传输不稳定。
    解决方案:请检查天线是否安装在合适的接地平面上,并且周围没有金属或其他物体遮挡。如有必要,重新定位天线以改善信号传输。
    问题2:信号接收质量较差。
    解决方案:检查天线与电路板的连接,确保无虚焊或接触不良现象。如果仍无法解决问题,建议更换新的天线进行测试。

    总结和推荐


    综上所述,陶瓷贴片天线W3229凭借其卓越的性能和可靠性,在多个领域展现出强大的竞争力。无论是智能家居还是物联网应用,它都能提供出色的信号传输效果。尽管在一些特定条件下需要额外注意安装细节,但总体来说,这是一款值得信赖的高性能天线产品。我们强烈推荐在需要高增益和方向性天线的应用中选用该产品。

W3229参数

参数
最大工作频率 2.5GHz
最大数据速率 -
最小工作供电电压 -
典型灵敏度 -
接口类型 -
最大工作供电电压 -
支持协议 -
ISM带宽 -
范围 -
最小工作频率 2.4GHz,2.5GHz
长*宽*高 25mm*25mm*4mm
安装方式 黏合安装
零件状态 在售
包装方式 散装

W3229厂商介绍

PulseLarsen Antennas是一家专注于高性能天线解决方案的公司,其产品广泛应用于*事、**、航海、**通信和地面通信等领域。公司主营产品包括:

1. 宽带天线:适用于宽带通信系统,提供高增益和低副瓣性能。
2. 阵列天线:采用相控阵技术,实现快速扫描和波束形成。
3. 低剖面天线:适用于空间受限的应用场景,如无人机和**。
4. 多频段天线:支持多个频段的通信,适用于多种通信系统。

PulseLarsen Antennas的优势在于:

1. 高性能:产品具有高增益、低副瓣和宽频带特性,满足严苛的通信需求。
2. 定制化:可根据客户需求定制天线尺寸、频率和性能,提供个性化解决方案。
3. 可靠性:产品经过严格的测试和验证,确保在各种环境下稳定工作。
4. 技术支持:提供专业的技术支持和售后服务,帮助客户解决技术问题。

W3229数据手册

厂牌 PDF简要描述 下载
PULSELARSEN ANTENNAS 蓝牙芯片 PULSELARSEN ANTENNAS W3229 W3229数据手册

W3229封装设计

查看详情并下载
Symbol
Footprint
3D Model
