首页  >  产品百科  >  EMMS-ST-87-L-S-G2

EMMS-ST-87-L-S-G2

产品分类: 其他驱动器
厂牌: FESTO
产品描述: Festo 混合式步进电机, EMMS-ST系列, 48 V, 1.8°步进角度
供应商型号: 1816698
供应商: 海外现货
标准整包数: 1

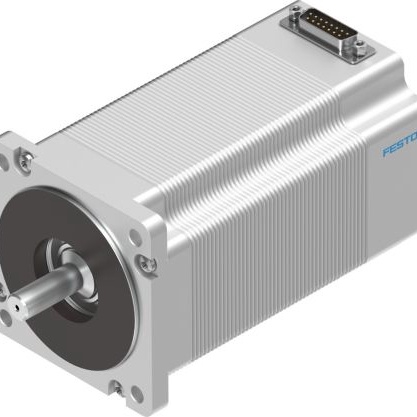

FESTO 其他驱动器 EMMS-ST-87-L-S-G2

EMMS-ST-87-L-S-G2概述

    Stepper Motor EMMS-ST 技术手册解析

    产品简介


    产品类型: 步进电机
    主要功能: 精确控制旋转角度,适用于自动化系统中位置和速度控制。
    应用领域: 广泛应用于自动化机械、机器人技术、医疗设备、半导体制造设备等领域。

    技术参数


    | 规格参数 | 型号28 | 型号42 | 型号57 | 型号87 |

    | 额定工作电压 | DC 48 V | DC 48 V | DC 48 V | DC 48 V |
    | 额定电流 | 1.4 A | 1.8 A | 5 A | 9.5 A |
    | 最大转速 | 6000 rpm | 1740 rpm | 1940 rpm | 2720 rpm |
    | 持续转矩 | 0.09 Nm | 0.5 Nm | 1.4 Nm | 0.8 Nm |
    | 电压常数(相位) | 6 mVmin | 23 mVmin | 25.5 mVmin| 12 mVmin |
    | 定位精度(步长) | 1.8° | 1.8° | 1.8° | 1.8° |
    | 步进角误差 | ±5% | ±5% | ±5% | ±5% |
    | 相绕组电阻 | 2.3Ω | 1.75Ω | 0.25Ω | 0.15Ω |
    | 相绕组电感 | 1.4 mH | 3.3 mH | 0.95 mH | 0.5 mH |

    产品特点和优势


    - 标准合规性:符合IEC 60034标准,绝缘保护等级B,温度等级B,运行级别S1。
    - 精准定位:采用2相混合技术,具有很高的定位精度(1.8°)和误差控制(±5%)。
    - 高性能输出:在特定条件下可以提供高转矩和高速度,例如型号87可以在短轴长度下提供高达10Nm的转矩。
    - 灵活配置:支持选配编码器和制动器,便于根据应用需求定制化配置。

    应用案例和使用建议


    - 自动化生产线:适用于需要精确位置控制的自动化生产线,如装配线、搬运设备等。
    - 医疗设备:如CT扫描仪、MRI设备等,要求电机能够提供稳定的高精度位置控制。
    - 机器人技术:尤其在精密加工机器人中,需要电机在高速和高负载下稳定运行。
    使用建议:
    - 在选择具体型号时,应考虑负载情况和预期的工作频率。例如,负载较大的应用可以选择型号87,而负载较小的应用则可以选择型号42。
    - 配置编码器可提高位置反馈的准确性,减少定位误差。
    - 为避免过热,应注意电机的工作温度范围,不要超过70°C。

    兼容性和支持


    - 兼容性:电机支持与Festo多种控制器和配件兼容,便于集成到现有系统中。
    - 技术支持:Festo提供详尽的技术文档和在线支持资源,确保用户能够快速获取所需的信息和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 转矩不足 | 检查负载是否过大,确认电机是否选型合适。 |
    | 控制器连接异常 | 检查接线是否正确,确保编码器和控制器之间的通信畅通。 |
    | 电机发热严重 | 检查散热装置是否正常工作,必要时增加外置散热装置。 |
    | 运行噪音大 | 检查电机是否对准,确保安装精度达到要求。 |

    总结和推荐


    产品评价: Stepper Motor EMMS-ST 系列在设计上充分考虑了工业自动化应用的需求,具备高精度、高性能和良好的兼容性。
    推荐结论: 该系列产品适用于各类需要高精度位置控制的自动化机械设备。特别是在高负载和高速度运行环境下,能够稳定可靠地完成工作任务,是理想的自动化设备选择。
    如果您正在寻找一款可靠且高性能的步进电机用于您的自动化项目,Festo的Stepper Motor EMMS-ST系列绝对是一个值得考虑的选择。

EMMS-ST-87-L-S-G2参数

参数
驱动数量 -
拓扑 -
Square - 3.380\" x 3.380\" (85.85mm x 85.85mm)
Square - 3.380\" x 3.380\" (85.85mm x 85.85mm)
Square - 3.380\" x 3.380\" (85.85mm x 85.85mm)
包装方式 散装

EMMS-ST-87-L-S-G2厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

EMMS-ST-87-L-S-G2数据手册

厂牌 PDF简要描述 下载
FESTO 其他驱动器 FESTO EMMS-ST-87-L-S-G2 EMMS-ST-87-L-S-G2数据手册

EMMS-ST-87-L-S-G2封装设计

查看详情并下载
Symbol
Footprint
3D Model
