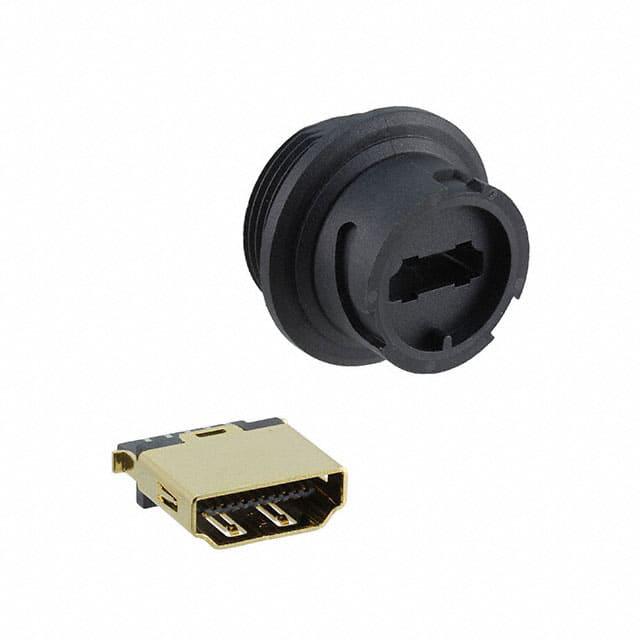

690-W19-260-012

产品分类: 圆形连接器
厂牌: EDAC
产品描述: HDMI 焊盘 Brass 1A 黑色 导线安装,自由悬挂,通孔安装
供应商型号: 151-1243-ND
供应商: Digi-Key
标准整包数: 1
EDAC 圆形连接器 690-W19-260-012

690-W19-260-012概述

    高质量文章:防水HDMI Type A插座的技术手册

    1. 产品简介


    本文将详细介绍一款由EDAC公司生产的防水HDMI Type A插座(型号:690-W19-260-012,接口为FEMALE)。这款插座专为在严苛环境中提供高质量的音视频传输而设计,适用于消费电子产品、工业设备以及户外多媒体应用等领域。通过结合防水和防尘设计,此款HDMI插座能够确保信号传输的稳定性和可靠性。

    2. 技术参数


    - 材质
    - 焊尾材料:亮锡,厚度100微英寸
    - 接触材料:磷青铜
    - 壳体材料:镀金
    - 外壳材料:黑色PBT,UL94V-0等级
    - 电气特性
    - 接触:15微英寸最小金层
    - 防水等级:IPX7
    - 工作温度范围:-25°C至+85°C
    - 尺寸
    - 总长:约25.6毫米
    - 宽度:8毫米
    - 螺纹规格:M281.5
    - 其他规格
    - 螺母:无
    - 电缆固定方式:无需使用螺母和O形环
    - 面板安装:需使用M00-876-001螺母和M00-943-001 O形环
    - 更新说明:最新版本已修正了部分规格,包括线程螺距

    3. 产品特点和优势


    - 防水性能:该插座具备IPX7级别的防水能力,能够在一定程度上防止水溅和短时浸水导致的损坏。
    - 广泛的温度适应性:-25°C至+85°C的工作温度范围,使其能够适应各种严酷的环境条件。
    - 坚固耐用:选用优质材料制造,如磷青铜和PBT,确保长久的使用寿命和可靠的电气性能。
    - 良好的兼容性:适用于HDMI标准连接,能够与市面上大多数HDMI线缆无缝对接。
    - 安全合规性:完全符合欧盟RoHS指令要求,确保产品不含限制有害物质,符合环保标准。

    4. 应用案例和使用建议


    - 家用电视:家庭影院系统是常见的应用之一,特别是在需要长期暴露于潮湿环境下的场合。
    - 户外广告牌:对于户外大屏幕广告牌来说,防水型HDMI插座可以确保图像显示不受天气因素的影响。
    - 工业控制面板:在工厂自动化控制系统中,防水HDMI接口可以提高系统的稳定性和抗干扰能力。
    - 使用建议:对于需要频繁插拔的场合,建议采用软质O形环以保护接头免受磨损;在极端环境下使用时,考虑加装额外的防水套件来增加防护等级。

    5. 兼容性和支持


    - 兼容性:本产品与所有遵循HDMI 1.4及以上版本规范的设备保持良好兼容性,可以轻松集成到现有系统中。
    - 技术支持:EDAC公司提供详尽的产品文档和技术支持服务,帮助客户解决安装和使用过程中可能遇到的问题。如果需要更深入的技术咨询,可联系授权分销商如Mouser Electronics获取更多信息。

    6. 常见问题与解决方案


    - 问题1:插头难以插入
    - 解决方法:检查插座与插头之间是否有异物或灰尘堵塞,必要时可用压缩空气清理。
    - 问题2:信号传输不稳定
    - 解决方法:确认接头接触良好且未受腐蚀影响,如存在问题,则更换新的接头部件。
    - 问题3:无法实现防水功能
    - 解决方法:确保使用正确的O形环并按照制造商指南正确安装。

    7. 总结和推荐


    综上所述,EDAC的这款防水HDMI Type A插座凭借其卓越的防水性能、宽广的工作温度范围以及坚固耐用的设计,在众多应用场景中展现出色的表现。对于追求高性能和可靠性的用户而言,它是极佳的选择。我们强烈推荐该产品用于任何需要高性能、高稳定性的音视频传输场合。

690-W19-260-012参数

参数
触头镀层 - 配接 -
类型 HDMI
颜色 黑色
端接 焊盘
额定电流 1A
外壳材料 Brass
针脚数 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装
