ECS-8FMX-160-TR

产品分类:
厂牌: ECS
产品描述:
供应商型号: S-ECS-8FMX-160-TR
供应商: Future
标准整包数: 1000

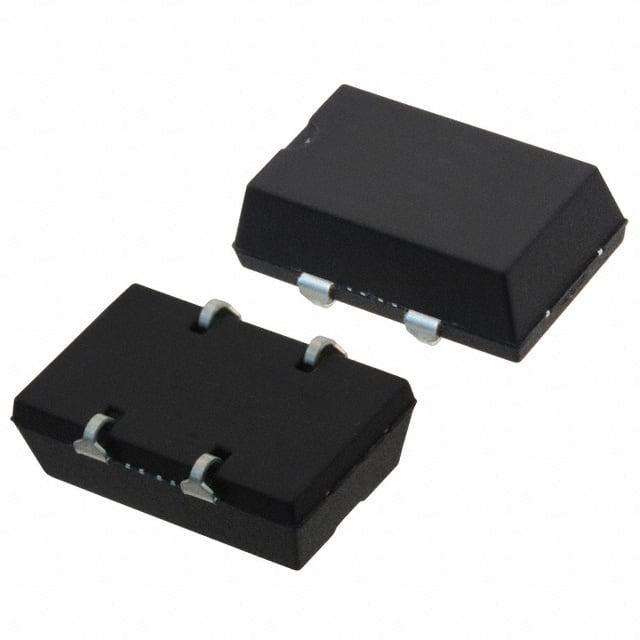

ECS  ECS-8FMX-160-TR

ECS-8FMX-160-TR概述

    ECS-8FMX (+5V) 和 ECS-8FA3X (+3.3V) SMD 钟振荡器技术手册

    产品简介


    ECS-8FMX (+5V) 和 ECS-8FA3X (+3.3V) 是两种不同供电电压的晶体振荡器(CMOS 兼容,J 引脚表面贴装)。这些振荡器采用低成本且适合回流焊接的封装,适用于多种应用场合。ECS-8FX 系列使用低功耗 CMOS 集成电路,特别适用于工业和消费电子产品中的时钟同步需求。

    技术参数


    - 频率范围: 1.000 MHz 至 80.000 MHz
    - 温度范围:
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -55°C 至 +125°C
    - 供电电压:
    - ECS-8FMX (+5V): 4.5 VDC 至 5.5 VDC
    - ECS-8FA3X (+3.3V): 3.0 VDC 至 3.6 VDC
    - 频率容差:
    - -10°C 至 +70°C: ±100 PPM
    - -40°C 至 +85°C: ±200 PPM
    - 输入电流:
    - 1.0 MHz 至 30.0 MHz: 23 mA 至 9 mA
    - 30.1 MHz 至 80.0 MHz: 35 mA 至 20 mA
    - 输出对称性 (@ ½ VCC):
    - ECS-8FMX (+5V): 40%/60% 至 60%/40%
    - ECS-8FA3X (+3.3V): 45%/55% 至 55%/45%
    - 上升和下降时间:
    - 1.0 MHz 至 30.0 MHz: 8 ns 至 6 ns
    - 30.1 MHz 至 80.0 MHz: 7 ns 至 6 ns
    - 输出电压:
    - VOL: +0.5 V 至 +0.4 V
    - VOH: VCC -0.5 V 至 VCC -0.4 V
    - 输出负载:
    - TTL: 10 TTL
    - CMOS: 50 pF 至 30 pF
    - 启动时间:
    - 1.0 MHz 至 30.0 MHz: 4 ms 至 4 ms
    - 30.1 MHz 至 80.0 MHz: 10 ms 至 10 ms
    - 使能/禁用时间: 100 ns

    产品特点和优势


    ECS-8FMX 和 ECS-8FA3X 振荡器具备以下特点和优势:
    - 宽频率范围:从 1.000 MHz 到 80.000 MHz,适用于多种应用需求。
    - 宽温度范围:-40°C 至 +85°C 的工作温度范围确保在各种恶劣环境中稳定运行。
    - 低功耗:采用低功耗 CMOS 集成电路设计,适用于需要长续航的应用。
    - 可靠性高:符合 RoHS 标准,环保且耐用。
    - 兼容性强:提供两种不同的供电电压版本,满足不同系统的需求。

    应用案例和使用建议


    应用场景:
    - 工业控制系统
    - 消费电子产品
    - 通信设备
    - 医疗器械
    使用建议:
    - 确保电源电压稳定,避免电压波动影响性能。
    - 在高温环境下使用时,需考虑散热设计以保证长期稳定性。
    - 尽量选择合适的输出负载以优化性能。

    兼容性和支持


    ECS-8FMX 和 ECS-8FA3X 与市场上常见的 CMOS 设备兼容。供应商提供详细的技术文档和支持服务,有助于客户进行集成和调试。

    常见问题与解决方案


    - 问题 1: 输出信号不稳定。
    - 解决方案: 检查电源电压是否符合要求,并检查电路板上的布线是否正确。
    - 问题 2: 启动时间过长。
    - 解决方案: 检查电路板的设计是否合理,尤其是电源滤波和去耦电容是否合适。
    - 问题 3: 输出电压不符合预期。
    - 解决方案: 检查输出负载是否在推荐范围内,并确保接地良好。

    总结和推荐


    ECS-8FMX 和 ECS-8FA3X 振荡器具有广泛的频率范围和稳定的温度性能,适用于多种工业和消费电子产品。其低功耗、高可靠性以及兼容性强的特点使其在市场上具有很强的竞争力。对于需要高性能时钟同步解决方案的项目,我们强烈推荐使用这些振荡器。

ECS-8FMX-160-TR参数

参数
长*宽*高 14mm*8.65mm*4.7mm
通用封装 SOJ-4
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-8FMX-160-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-8FMX-160-TR数据手册

厂牌 PDF简要描述 下载
ECS ECS ECS-8FMX-160-TR ECS-8FMX-160-TR数据手册

ECS-8FMX-160-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 2.5425 ¥ 22.2446
库存: 2000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 22244.6
