CMS1-10-R

产品分类: 共模滤波器
厂牌: EATON
产品描述: 1.65A 2 73.7μH@ 100kHz 48mΩ(Typ) 水平安装,贴片安装 9.4mm*7.2mm*2.6mm
供应商型号: CMS1-10-R
供应商: TME
标准整包数: 1

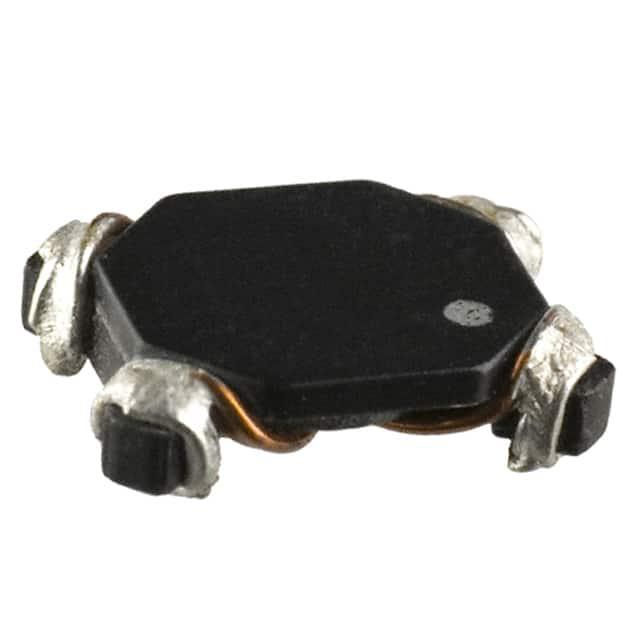

EATON 共模滤波器 CMS1-10-R

CMS1-10-R概述


    产品简介


    电子元器件类型:表面贴装型环形共模电感器(CMS)
    主要功能:
    - 提供高达300Vdc的隔离
    - 噪声抑制能力可达44dB
    - 工作频率范围最高可达100MHz
    - 满足UL94V-0阻燃标准
    应用领域:
    - 电磁干扰滤波器
    - 直流-直流电源模块
    - 离散输出电源
    - 点对点电源供应系统(PUPS)

    技术参数


    | 参数 | 描述 |

    | 型号 | CMS1-1-R至CMS3-14-R |
    | 开路电感(OCL) | 4.5uH至1310uH |
    | 额定电流(Irms) | 最大7.0安培 |
    | 直流电阻(DCR) | 0.0027Ω至0.620Ω |
    | 漏电感(Leakage Inductance) | 0.05uH至9.60uH |
    | 互绕电容(Interwinding Capacitance) | 1.0pF至9.60pF |
    环境条件:
    - 存储温度范围:-40°C 至 +160°C
    - 工作温度范围:-40°C 至 +160°C(取决于具体应用)
    - 回流焊温度:符合J-STD-020标准

    产品特点和优势


    - 300Vdc隔离能力:适用于高电压场合。
    - 噪声衰减能力:达到44dB,有助于提高系统的EMI性能。
    - 广泛的频率范围:最高达100MHz,适应多种高频电路需求。
    - 符合UL94V-0标准:具备优秀的防火性能。

    应用案例和使用建议


    应用案例
    在直流-直流电源模块中,这些共模电感器常用于滤除噪声,改善输出电压稳定性。例如,在一台24V到5V的DC-DC转换器中,通过安装这些电感器可以显著减少开关噪声,从而提高整体系统效率。
    使用建议
    - 在设计电路时,建议根据负载要求选择合适的电感值和额定电流。
    - 安装过程中注意焊接温度控制,确保回流焊工艺符合J-STD-020标准。
    - 考虑到电感器的噪声抑制特性,尽量将它们靠近需要滤波的电路部分安装,以最大化效果。

    兼容性和支持


    - 兼容性:该系列产品可与大多数标准PCB设计兼容,适用于表面贴装工艺。
    - 支持:制造商提供详细的技术支持文档和在线资源,包括数据手册、应用指南和常见问题解答。

    常见问题与解决方案


    1. 问:如何确定正确的电感值?
    - 答:根据负载电流和所需噪声抑制水平选择合适的电感值。通常参考厂商提供的应用指南和仿真工具。
    2. 问:焊接过程中如何避免温度过热导致损坏?
    - 答:遵循J-STD-020标准,严格控制焊接过程中的温度曲线,确保峰值温度不超过规定范围。
    3. 问:如何测试电感器的工作状态?
    - 答:使用LCR表或示波器测量电感值和电容值,确认实际参数与技术手册中的数据一致。

    总结和推荐


    总体评价:这款表面贴装型环形共模电感器在噪声抑制、隔离能力和适用温度范围方面表现优异,适用于多种电力电子应用。其广泛的工作频率范围使其成为多种应用场景的理想选择。
    推荐使用:鉴于其卓越的性能和高可靠性,强烈推荐在需要EMI滤波和高压隔离的应用场景中使用这款产品。无论是研发阶段还是批量生产,该系列电感器都是值得信赖的选择。

CMS1-10-R参数

参数
额定电压-DC -
阻抗 -
电感值 73.7μH@ 100kHz
直流电阻 48mΩ(Typ)
额定电流 1.65A
线路数量 2
额定电压-AC -
长*宽*高 9.4mm*7.2mm*2.6mm
安装方式 水平安装,贴片安装
零件状态 在售
包装方式 卷带包装

CMS1-10-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

CMS1-10-R数据手册

厂牌 PDF简要描述 下载
EATON 共模滤波器 EATON CMS1-10-R CMS1-10-R数据手册

CMS1-10-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.2185 ¥ 14.8678
100+ $ 1.3552 ¥ 11.0425
500+ $ 1.2099 ¥ 9.9473
1000+ $ 1.1766 ¥ 9.6736
2000+ $ 1.1433 ¥ 9.3998
库存: 435
起订量: 29 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.86
