ACE1V3225-110-R

产品分类: 共模滤波器
厂牌: EATON
产品描述: 80V 300mA 2 11μH@ 100kHz 500Ω@ 10MHz 400mΩ 水平安装,贴片安装 3.2mm*2.5mm*2.5mm
供应商型号: 283-ACE1V3225-110-RTR-ND
供应商: Digi-Key
标准整包数: 1000

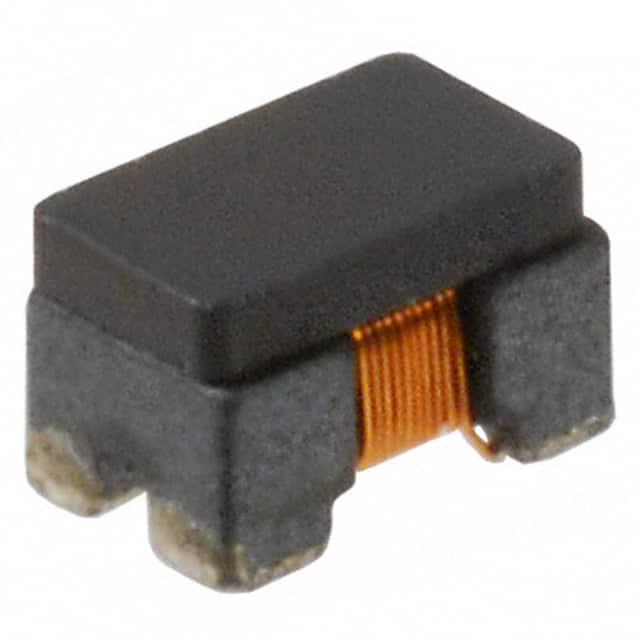

EATON 共模滤波器 ACE1V3225-110-R

ACE1V3225-110-R概述


    产品简介


    ACE1V3225 是一款符合汽车标准的共模芯片电感器,适用于多种汽车应用。它具有高可靠性,能在苛刻的工作环境下稳定运行。产品广泛应用于控制区域网络(CAN)、以太网架构、汽车信号线滤波、高级驾驶辅助系统(ADAS)、娱乐信息系统、安全摄像头、传感器、电动汽车(xEV)以及动力传动系统等多个领域。该产品已通过AEC-Q200认证,能够满足各种严格的质量要求。

    技术参数


    ACE1V3225的主要技术规格如下:
    | 参数 | 型号 | 备注 |
    |
    | 阻抗(共模) | 500 Ω 到 15000 Ω | @ 10 MHz |
    | 电感量(共模) | 11 μH 到 200 μH | @ 100 kHz |
    | 直流电阻(DCR) | 0.40 Ω 到 1.50 Ω | @ +25 °C |
    | 最大直流电流 | 70 mA 到 300 mA
    | 额定电压 | 10 Vdc
    | 绝缘电阻 | 80 MΩ 最小值
    其他重要参数:
    - 封装尺寸:1210(3225 毫米)
    - 工作温度范围:-40 °C 到 +125 °C
    - 焊接回流温度:符合J-STD-020规范

    产品特点和优势


    ACE1V3225电感器具备以下显著优势:
    - 高可靠性:通过AEC-Q200认证,确保其在汽车应用中的高可靠性和稳定性。
    - 广泛的阻抗范围:提供从500 Ω到15000 Ω的阻抗选择,适合不同应用需求。
    - 适应性强:可在宽泛的工作温度范围内运作(-40 °C 到 +125 °C),确保在极端条件下仍能正常工作。
    - 环保材料:采用无卤素、无铅设计,更加环保。

    应用案例和使用建议


    ACE1V3225电感器广泛应用于汽车电子系统中,例如CAN总线、以太网架构、传感器等。根据手册中提供的应用场景,我们建议在以下场合使用:
    - 信号过滤:ACE1V3225可以用于对信号进行有效的共模噪声过滤,确保信号传输质量。
    - 电源管理:在电动汽车和动力传动系统中,该电感器可以帮助减少电流波动,提高系统的稳定性。
    - 增强信号传输:通过减少共模干扰,ACE1V3225可以提升系统整体的信号传输质量和可靠性。

    兼容性和支持


    ACE1V3225电感器与其应用领域的其他电子元件和系统兼容性良好,支持广泛的工业标准。制造商Eaton提供了全面的技术支持和服务,确保客户在使用过程中获得及时的帮助和指导。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题:焊接时温度控制不当
    - 解决方案:严格按照手册中的焊接回流温度要求执行,确保达到合适的峰值温度。

    - 问题:信号传输质量不佳
    - 解决方案:检查共模阻抗是否在合适的范围内,调整电感器型号以匹配具体应用需求。

    - 问题:绝缘电阻下降
    - 解决方案:检查工作环境是否有高湿度或腐蚀性气体,采取相应防护措施。

    总结和推荐


    ACE1V3225是一款专为汽车电子设计的高品质共模芯片电感器。凭借其高可靠性、宽广的阻抗范围、良好的温度适应性和环保设计,ACE1V3225在众多汽车电子应用中表现出色。推荐使用该产品以确保系统稳定性和可靠性,特别是在需要高精度和高可靠性的场合。
    如果您正在寻找一个可靠且性能卓越的电感器,ACE1V3225将是您的理想选择。

ACE1V3225-110-R参数

参数
阻抗 500Ω@ 10MHz
电感值 11μH@ 100kHz
直流电阻 400mΩ
额定电流 300mA
线路数量 2
额定电压-AC -
额定电压-DC 80V
长*宽*高 3.2mm*2.5mm*2.5mm
安装方式 水平安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ACE1V3225-110-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

ACE1V3225-110-R数据手册

厂牌 PDF简要描述 下载
EATON 共模滤波器 EATON ACE1V3225-110-R ACE1V3225-110-R数据手册

ACE1V3225-110-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.411 ¥ 3.4393
2000+ $ 0.3875 ¥ 3.2432
3000+ $ 0.3745 ¥ 3.1338
5000+ $ 0.3586 ¥ 3.0013
7000+ $ 0.3486 ¥ 2.9172
10000+ $ 0.3383 ¥ 2.8307
25000+ $ 0.316 ¥ 2.6446
库存: 4000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 3439.3
