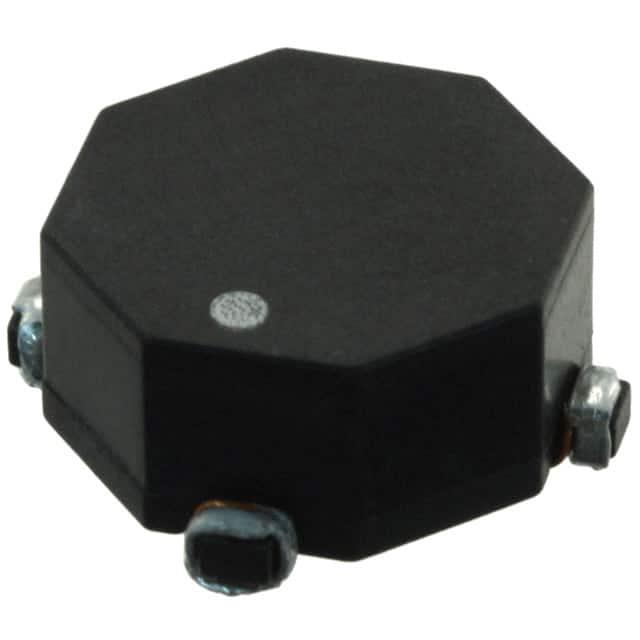

CMS3-14-R

产品分类: 共模滤波器
厂牌: EATON
产品描述: 750mA 2 1.31mH@ 100 kHz 300mΩ(Typ) 水平安装,贴片安装 11.43mm*11.43mm*6mm
供应商型号: CMS3-14-R
供应商: Master
标准整包数: 10
EATON 共模滤波器 CMS3-14-R

CMS3-14-R概述

    # Eaton CMS 系列表面贴装共模电感技术手册

    产品简介


    Eaton 的 CMS 系列共模电感是一种高性能的表面贴装电子元件,专为多种电磁干扰(EMI)滤波和电源管理应用设计。该系列提供三种尺寸规格(CMS1、CMS2 和 CMS3),适合不同的电流和阻抗需求。这些共模电感具有优异的噪声抑制能力(最高可达 44 dB),同时能够承受高达 300V 的直流隔离电压。它们主要应用于 EMI 滤波器、DC-DC 砖式电源、分立输出电源以及点对点供电系统。

    技术参数


    以下是 CMS 系列共模电感的主要技术规格:
    | 参数 | 范围 |

    | 感值范围 | 4.5 µH 至 1660 µH |
    | 最大直流电流 | 7.0 A |
    | 额定电压 | 300 VDC |
    | 工作频率 | 直至 100 MHz |
    | 噪声衰减 | 高达 44 dB |
    | 环境温度范围 | -40°C 至 +160°C |
    | 包装方式 | 缠绕带式包装 |
    性能参数示例(以 CMS1-1-R 为例)
    | 参数 | 数值 |

    | 开路感值 (1-2) | 4.5 µH |
    | 开路感值 (4-3) | 4.5 µH |
    | 直流电阻 | 0.0027 Ω |
    | 漏感值 | 0.05 µH |
    | 互感电容 | 2.0 pF |

    产品特点和优势


    CMS 系列共模电感以其卓越的噪声抑制能力和广泛的适用性而闻名。其主要优势包括:
    1. 高效的 EMI 滤波:适用于需要严格控制电磁干扰的应用场景。
    2. 高可靠性:满足 UL94V-0 阻燃标准,确保长期稳定运行。
    3. 宽泛的工作温度范围:适应极端环境条件下的工作需求。
    4. 快速响应时间:适合高频开关电源等高速电路设计。

    应用案例和使用建议


    典型应用
    - EMI 滤波器:用于减少电源线上的高频噪声。
    - DC-DC 转换器:提高电源转换效率并保护负载。
    - 点对点供电系统:实现高效稳定的能源分配。
    使用建议
    - 在选择具体型号时,需根据所需感值和电流容量匹配合适的产品。
    - 安装过程中应遵循推荐的 PCB 布局指南,确保最佳性能表现。
    - 若应用于高功率场景,则需额外注意散热设计。

    兼容性和支持


    Eaton CMS 系列共模电感与其他主流电子元器件兼容良好,且支持多种焊接工艺。制造商提供了详尽的技术文档和技术支持服务,帮助客户快速上手并解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 加强散热措施,如增加通风孔或采用导热材料 |
    | 噪声抑制效果不佳 | 检查连接线路是否存在干扰源 |
    | 焊接不良 | 确保焊接温度符合 J-STD-020 标准 |

    总结和推荐


    总体而言,Eaton CMS 系列共模电感凭借其强大的性能和广泛的应用场景,在电源管理和信号净化领域占据领先地位。它不仅能满足苛刻的工业标准要求,还具备出色的性价比。因此,强烈推荐此系列产品作为关键电子组件的选择对象。如果您正在寻找一种可靠、高效的共模电感解决方案,CMS 系列无疑是一个理想之选。

CMS3-14-R参数

参数
直流电阻 300mΩ(Typ)
额定电流 750mA
线路数量 2
额定电压-AC -
额定电压-DC -
阻抗 -
电感值 1.31mH@ 100 kHz
长*宽*高 11.43mm*11.43mm*6mm
安装方式 水平安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

CMS3-14-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。
