TL9320AF400QG

产品分类: 轻触开关
厂牌: E-SWITCH
产品描述: 16V(DC) Off-Mom SPST-NO 4N 500000Cycles 900μm SMD 贴片安装,黏合安装 8.4mm*8.4mm*3.95mm
供应商型号: TL9320AF400QG
供应商: 国内现货
标准整包数: 1

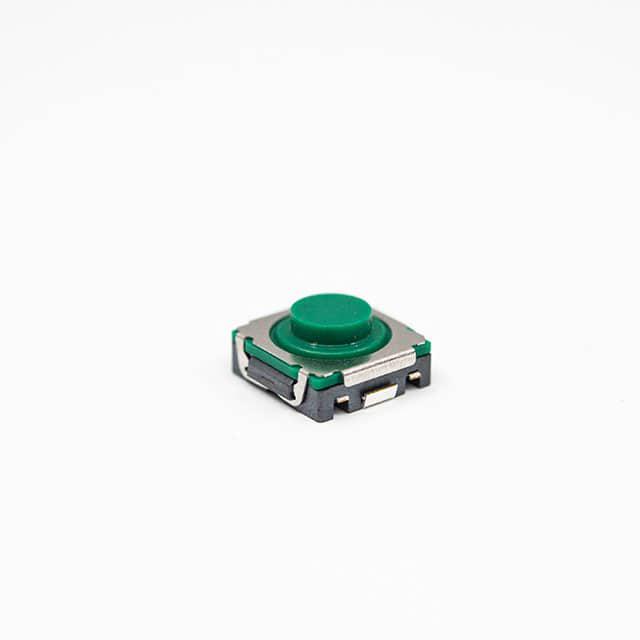

E-SWITCH 轻触开关 TL9320AF400QG

TL9320AF400QG概述


    产品简介


    本篇文档介绍的是TL9320系列微动开关(Tactile Switch),属于微型开关产品,主要用于各种手持设备、可穿戴电子产品、计算机外设、消费电子产品、仪器仪表以及电信设备等领域。该开关具有体积小、耐用性高以及优异的防水防尘能力等特点,特别适合在严苛环境中使用。

    技术参数


    - 接触方式:SPST(单刀单掷)
    - 尺寸:宽8.4毫米(W)×长8.4毫米(L)×高3.95毫米(H)
    - 使用寿命:高达50万次操作循环
    - 防护等级:IP67,具备防水防尘功能
    - 额定电压电流:16VDC,最大50毫安
    - 接触电阻:大于100毫欧姆
    - 绝缘电阻:100兆欧姆@100VDC
    - 击穿电压:250VAC
    - 操作寿命:50万次
    - 工作温度范围:-20°C至+70°C
    - 储存温度范围:-30°C至+80°C
    - 行程距离:0.9毫米
    - 触发力:400克力
    - 端子形式:Gullwing(鸥翼式)

    产品特点和优势


    TL9320系列微动开关是专为便携式设备设计的高品质开关产品,具有出色的耐用性和稳定性。其主要优势在于:
    - 高可靠性:经过50万次操作循环测试,确保长时间使用无故障。
    - 防尘防水:符合IP67标准,能在恶劣环境下正常工作。
    - 紧凑设计:尺寸小巧,便于集成到空间受限的应用中。
    - 抗破坏能力:设计用于防止滥用或恶意损坏。
    - 广泛适用性:适用于各类电子产品,包括手持设备、可穿戴产品等。

    应用案例和使用建议


    TL9320系列微动开关已被广泛应用于各种手持设备、智能手表、遥控器及各种仪器仪表等场合。使用时建议:
    - 确保安装正确,避免过载和不当安装导致的损坏。
    - 定期进行清洁保养,以保持良好的导电性能和耐用性。
    - 在极端条件下使用时,应注意保护,以防开关受到物理损伤。

    兼容性和支持


    TL9320系列微动开关与其他常见的SMT(表面贴装技术)兼容,可以方便地安装在各种电路板上。制造商提供详尽的技术支持和服务,帮助客户解决问题并确保产品正常使用。

    常见问题与解决方案


    1. 问:开关在使用过程中出现接触不良怎么办?
    - 答:检查是否有灰尘或杂质影响接触面,及时清理。如仍存在问题,请联系制造商获取进一步的帮助。
    2. 问:开关如何实现防尘防水?
    - 答:通过密封设计和材料选择达到IP67标准的防护等级。在日常使用中避免将开关暴露于直接喷水或高压冲洗下。
    3. 问:开关的操作寿命是多少?
    - 答:根据技术参数,TL9320系列微动开关具有高达50万次的操作循环寿命。

    总结和推荐


    综上所述,TL9320系列微动开关凭借其高可靠性、抗破坏能力和广泛的适用性,成为市场上备受推崇的产品。对于需要在小型化、高可靠性的设备中使用的开关,它是一个极佳的选择。鉴于其卓越性能和持久耐用性,强烈推荐用于各类手持设备、可穿戴电子产品以及计算机外设等场合。

TL9320AF400QG参数

参数
执行器行程 900μm
机械寿命 500000Cycles
操作力 4N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 16V(DC)
执行器高度 -
长*宽*高 8.4mm*8.4mm*3.95mm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TL9320AF400QG厂商介绍

E-SWITCH是一家全球领先的电子开关制造商,专注于设计和生产高品质、高性能的开关产品。公司主营产品包括轻触开关、按键开关、滑动开关、旋转开关、检测开关等多种类型,广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

E-SWITCH的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,确保产品性能领先。
2. 品质保证:严格的质量控制体系,确保每一件产品都符合高标准。
3. 定制服务:根据客户需求,提供个性化的定制解决方案。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和优质服务。
5. 环保理念:注重环保,产品符合RoHS等环保标准,致力于可持续发展。

TL9320AF400QG数据手册

厂牌 PDF简要描述 下载
E-SWITCH 轻触开关 E-SWITCH TL9320AF400QG TL9320AF400QG数据手册

TL9320AF400QG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 3.3
500+ ¥ 3.2
1000+ ¥ 3.1
库存: 50000
起订量: 100 增量: 1000
交货地:
最小起订量为:100
合计: ¥ 330
直接购买
加入购物车
