TL3305AF160QG

产品分类: 轻触开关
厂牌: E-SWITCH
产品描述: 12V(DC) 关-瞬时 SPST-NO 1.6N 500000Cycles 50mA 200μm 3.8mm 贴片安装 4.5mm*4.5mm*7.5mm
供应商型号: TL3305AF160QG
供应商: 云汉优选
标准整包数: 1

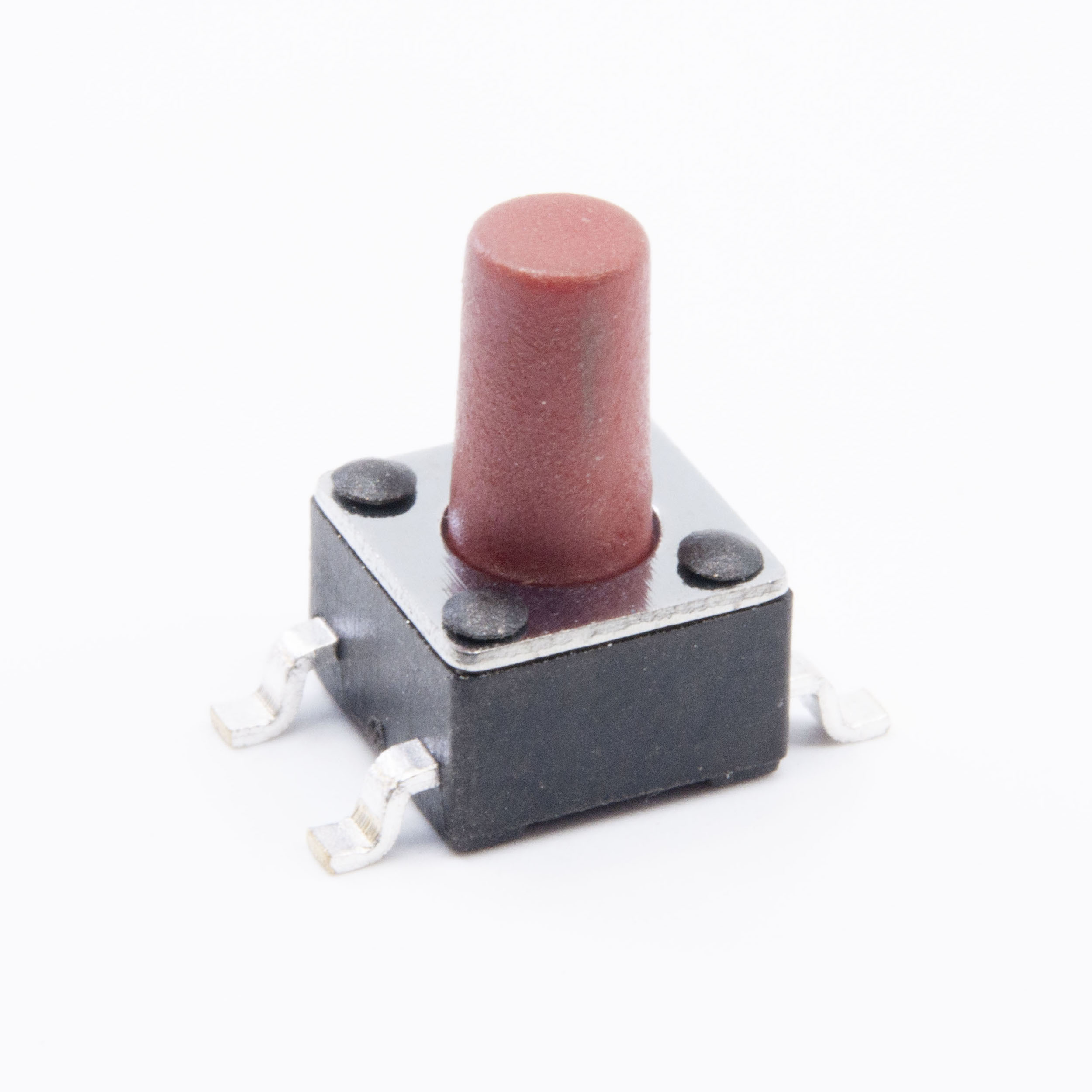

E-SWITCH 轻触开关 TL3305AF160QG

TL3305AF160QG概述

    电子元器件技术手册:TL3305系列触控开关

    产品简介


    TL3305系列触控开关是专为便携式设备设计的超小型微型开关。其主要功能包括多种触控选项、表面贴装技术和多种操作力选项。广泛应用于可穿戴技术、计算机外设、消费电子产品、仪器仪表和电信设备等领域。此款开关以其小巧的体积和高可靠性受到市场的青睐。

    技术参数


    - 尺寸: 4.5 x 4.5mm(超小型)
    - 安装方式: 表面贴装(Surface Mount)
    - 操作力选项: 160gf 和 260gf
    - 电气特性:
    - 额定电流: 50mA @ 12VDC
    - 接触电阻: 最大 100mΩ
    - 绝缘电阻: 最小 100MΩ (100VDC)
    - 介电强度: 250VAC,持续1分钟
    - 工作环境:
    - 操作温度: -20°C 至 70°C
    - 存储温度: -30°C 至 80°C

    产品特点和优势


    TL3305系列触控开关具有以下独特功能和优势:
    - 超小型设计: 超紧凑的4.5 x 4.5mm尺寸使其非常适合空间受限的应用场合。
    - 多样化操作力: 两种不同的操作力选项(160gf 和 260gf)可以满足不同应用的需求。
    - 高可靠性: 接触电阻低至最大100mΩ,绝缘电阻高至最小100MΩ,确保长期稳定运行。
    - 表面贴装技术: 简化装配过程,提高生产效率。
    - 广泛应用: 可用于医疗设备、便携式设备和其他需要微型开关的应用场景。

    应用案例和使用建议


    - 应用案例: TL3305系列触控开关被广泛应用于智能手表、便携式医疗设备和可穿戴设备等便携式电子设备中。
    - 使用建议:
    - 在组装过程中,需严格按照PCB布局图进行焊接,确保焊接质量。
    - 由于其超小型特性,在使用过程中要特别注意防尘和防水,以保证长期可靠运行。

    兼容性和支持


    TL3305系列触控开关具备良好的兼容性,可与多种PCB布局兼容。制造商提供详尽的技术文档和支持服务,帮助用户快速解决使用中的问题。

    常见问题与解决方案


    - 问题: 开关接触不良
    - 解决方案: 检查焊接点是否牢固,确认操作力是否符合要求。
    - 问题: 开关响应迟钝
    - 解决方案: 检查电源电压是否稳定,确认接触电阻是否在正常范围内。
    - 问题: 无法达到额定电流
    - 解决方案: 检查电路连接是否正确,确认开关是否正常工作。

    总结和推荐


    TL3305系列触控开关凭借其超小型设计、高可靠性和多样化的操作力选项,在便携式电子设备领域表现优异。建议在需要微型开关且对空间有限制的应用中优先考虑使用。
    以上是对TL3305系列触控开关的详细介绍,希望能够帮助您更好地了解该产品的特性和应用场景。

TL3305AF160QG参数

参数
开关配置 SPST-NO
电流额定值 50mA
电压额定值 12V(DC)
执行器高度 3.8mm
执行器行程 200μm
机械寿命 500000Cycles
操作力 1.6N
开关功能 关-瞬时
长*宽*高 4.5mm*4.5mm*7.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

TL3305AF160QG厂商介绍

E-SWITCH是一家全球领先的电子开关制造商,专注于设计和生产高品质、高性能的开关产品。公司主营产品包括轻触开关、按键开关、滑动开关、旋转开关、检测开关等多种类型,广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

E-SWITCH的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,确保产品性能领先。
2. 品质保证:严格的质量控制体系,确保每一件产品都符合高标准。
3. 定制服务:根据客户需求,提供个性化的定制解决方案。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和优质服务。
5. 环保理念:注重环保,产品符合RoHS等环保标准,致力于可持续发展。

TL3305AF160QG数据手册

厂牌 PDF简要描述 下载
E-SWITCH 轻触开关 E-SWITCH TL3305AF160QG TL3305AF160QG数据手册

TL3305AF160QG封装设计

查看详情并下载
Symbol
Footprint
3D Model
