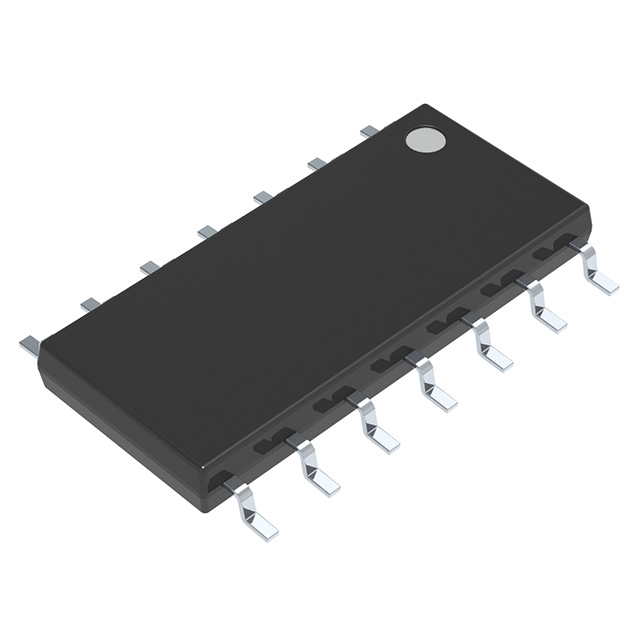

ZXMS82120S14P-13

产品分类: 其他驱动器
厂牌: DIODES
产品描述: 高侧 SO-14(EP) 贴片安装,黏合安装
供应商型号: 216358P
供应商: 海外现货
标准整包数: 1

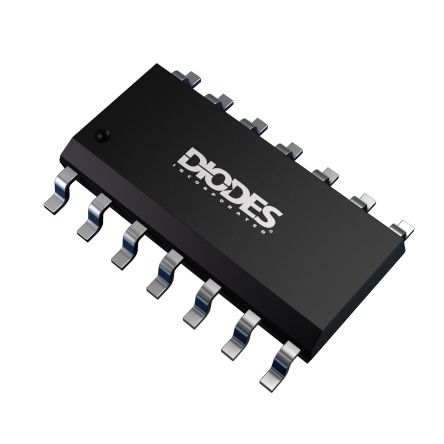

DIODES 其他驱动器 ZXMS82120S14P-13

ZXMS82120S14P-13概述

    ZXMS82120S14P: IntelliFET High-Side Power Switch

    1. 产品简介


    ZXMS82120S14P 是一款双通道高侧电源开关,采用 SO-14EP 外露散热片封装。此器件集成了保护和诊断功能。主要应用于 12V 接地负载,适合电阻、电感和电容负载,尤其是高涌流电流负载,如卤素灯(10W)、电机和 LED 等。它还可作为继电器、保险丝和分立电路的紧凑低功耗替代品。

    2. 技术参数


    ZXMS82120S14P 的技术参数如下:
    | 参数 | 符号 | 额定值 |
    |
    | 工作电压 | VS | 5V 至 28V |
    | 最大供电电压 | VS(LD) | 41V |
    | 最大导通电阻(TJ = +150°C) | RDS(ON) | 240mΩ |
    | 标称负载电流 | IL(NOM) | 2.5A |
    | 电流检测比 | KILIS | 550 |
    | 最小电流限制 | IL5(SC) | 10A |
    | 最大待机电流(TJ = +25°C) | IS(OFF) | 0.5μA |

    3. 产品特点和优势


    ZXMS82120S14P 的独特功能包括:
    - 反向电池保护:通过外部组件实现。
    - 电压依赖性电流限制:根据不同的电压进行自动调整。
    - 过温保护:具备自动重启功能。
    - 过压保护:包括负载丢包保护。
    - 稳定的欠压保护:确保器件不会在低电压下工作。
    - 内置静电放电保护(ESD Protection)。
    - 短路保护增强:提升系统的可靠性。

    4. 应用案例和使用建议


    典型应用场景包括高侧开关,用于接地负载的诊断反馈。如卤素灯、电机、LED 等。在实际使用中,建议将外部电阻 RS 和 RDEN 设为 4.7kΩ,以确保器件在断开时可以关闭。
    使用建议:
    - 在输入电压超过±VS 内部钳位电压时,建议使用外部电阻来降低峰值电流。
    - 为了防止高电流脉冲,在瞬态状态下使用外部电阻保护应用。
    - 确保系统在反向电池情况下能正常工作。

    5. 兼容性和支持


    ZXMS82120S14P 与标准逻辑电平驱动兼容,支持 3.3V 和 5V 逻辑信号。此外,Diodes Incorporated 提供详尽的技术支持,包括故障处理和维修服务。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题:系统无法正常启动。
    - 解决方法:检查电源电压是否在 5V 至 28V 范围内,确保接地良好。
    - 问题:负载电流过高。
    - 解决方法:调整外部电阻 RS,确保电流限制在安全范围内。
    - 问题:温度过高。
    - 解决方法:使用散热片并确保良好的空气流通。

    7. 总结和推荐


    ZXMS82120S14P 在多种应用中表现出色,具有优异的过温保护、过压保护和电流限制功能。其紧凑的封装和广泛的温度范围使其成为高可靠性应用的理想选择。强烈推荐在高功率应用中使用此器件,特别是在需要诊断反馈的场合。
    通过以上内容,我们详细介绍了 ZXMS82120S14P 的各方面特性,希望可以帮助您更好地了解并选择这款高性能的高侧电源开关。

ZXMS82120S14P-13参数

参数
驱动数量 -
拓扑 高侧
通用封装 SO-14(EP)
安装方式 贴片安装,黏合安装
包装方式 卷带包装

ZXMS82120S14P-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXMS82120S14P-13数据手册

厂牌 PDF简要描述 下载
DIODES 其他驱动器 DIODES ZXMS82120S14P-13 ZXMS82120S14P-13数据手册

ZXMS82120S14P-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 14.0373
100+ ¥ 12.7145
500+ ¥ 11.7798
1000+ ¥ 10.537
库存: 0
起订量: 15 增量: 0
交货地:
最小起订量为:10
合计: ¥ 0
